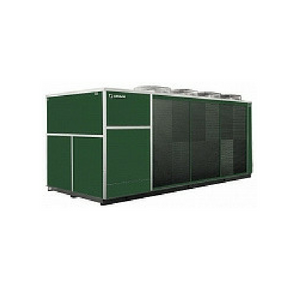

Чиллеры моноблочные Lessar LUC-RAK.E…160 2V–500 2V

Заказать
Заказать

Корпус

Основание выполнено из окрашенной оцинкованной стали. Панели, изготовленные из оцинкованной стали, снаружи покрыты пластиковой (PVC) пленкой, смонтированы на алюминиевых профилях и обеспечивают устойчивость к атмосферным воздействиям.

Компрессор

Компрессор полугерметичный винтовой тип, укомплектован термозащитой электродвигателя и запорным вентилем на линии нагнетания. Тип подключения звезда или треугольник.

Водяной теплообменник

Водяной кожухотрубный испаритель покрыт тепловой изоляцией.

Воздушный теплообменник

Изготовлен из медных трубок с алюминиевым оребрением.

Фреоновый контур

Состоит из фильтра-осушителя, смотрового стекла с индикатором влажности, соленоидного вентиля, ТРВ, запорного вентиля на жидкостной линии, реле защиты от высокого и низкого давления фреона.

Вентилятор осевой

Вентилятор осевой низкоскоростной с защитной решеткой непосредственно связан с электродвигателем со степенью защиты IP54 с внутренней термозащитой; аэродинамика корпуса и форма лопасти крыльчатки снижают уровень шума.

Блок управления

Соответствует стандартам IEC 204-1/EN60204-1, укомплектован контакторами, защитой всех компонентов и блокировкой работы при открытой дверце щита.

Контроллер

Управляет производительностью блока по расписанию и проверяет систему защиты. Имеет возможность подключения к BMS.

Опции

  • Виброизолирующие опоры пружинные
  • Регулирование скорости вращения вентилятора конденсатора плавное
  • Регулирование скорости вращения вентилятора вкл./выкл. (до +15 °С)
  • Подогрев масла в картере компрессора
  • Вентиль запорный на всасывании в компрессор
  • Панель дистанционного управления с графическим дисплеем
  • Реле максимального и минимального напряжения
  • Реле контроля правильного чередования фаз
  • Нагреватель электрический предупреждения обмерзания (только в стандартном исполнении)
  • Плата часов
  • Плата сетевого протокола ModBus
  • Плата сетевого протокола LonWorks
  • Манометры высокого и низкого давления хладагента
  • Реле протока электромеханическое
  • Насосная группа, 1 насос
  • Насос водяной резервный дополнительный
  • Вентиль подпидки автоматический (замкнутый контур)
  • Внешние фитинги
  • Разделитель воздушного потока компрессорного отсека
  • Защитная решетка теплообменника

Модели и характеристики

Модель LUC-RAK.E...160 2V LUC-RAK.E...170 2V LUC-RAK.E...180 2V LUC-RAK.E...190 2V LUC-RAK.E...200 2V LUC-RAK.E...260 2V LUC-RAK.E...270 2V LUC-RAK.E...280 2V LUC-RAK.E...300 2V LUC-RAK.E...320 2V LUC-RAK.E...360 2V LUC-RAK.E...420 2V LUC-RAK.E...480 2V LUC-RAK.E...500 2V
Холодопроизводительность¹, кВт 317 327 362 381 428 506 532 594 622 666 733 821 902 961
Потребляемая мощность¹, кВт 111 120 128 145 159 178 202 213 217 228 280 324 353 370
Хладагент R134a R134a R134a R134a R134a R134a R134a R134a R134a R134a R134a R134a R134a R134a
Гидравлическое сопротивление испарителя¹, кПа 44,8 49,9 39,9 34,9 39,8 44,8 34,8 39,9 49,8 54,4 44,9 47,9 50,9 52,9
Уровень звукового давления ST³, дБ(А) 80 81 81 81 83 83 83 84 84 84 84 87 87 87
Расход воды в испарителе¹, м³/ч 54,4 56,1 62,1 65,4 73,4 86,8 91,3 101,9 106,7 114,3 125,7 140,9 154,8 164,9
Расход воздуха х 10³, м³/ч 80 80 76 76 117 114 114 152 152 144 144 180 180 180
Длина (L), мм 5000 5000 5000 5000 5850 5850 5850 6800 6800 6800 6800 8000 8000 8000
Ширина (P), мм 1500 1500 1500 1500 2300 2300 2300 2300 2300 2300 2300 2300 2300 2300
Высота (H), мм 2500 2500 2500 2500 2230 2230 2230 2230 2230 2230 2230 2230 2230 2230
Масса, кг 2780 2880 2900 3050 4400 4500 4500 5000 5000 5100 6100 7000 7100 7200
Холодопроизводительность¹, кВт 307,5 316,7 350,1 369,9 416,2 489,9 515,4 576,3 601,6 644,2 711,4 794,1 872,5 932,7
Потребляемая мощность¹, кВт 116,7 125 132,9 151,7 165,5 184,7 210,4 221,9 225,3 236,8 291,8 336,4 366,6 385,6
Хладагент R134a R134a R134a R134a R134a R134a R134a R134a R134a R134a R134a R134a R134a R134a
Расход воды в испарителе¹, м³/ч 52,8 54,3 60,1 63,5 71,4 84,1 88,4 98,9 103,2 110,5 122,1 136,3 149,7 160
Гидравлическое сопротивление испарителя¹, кПа 42,5 47,1 37,6 33,1 37,9 42,3 32,8 37,8 46,9 51,2 42,5 45,1 47,9 50,2
Уровень звукового давления LN², дБ(А) 77 78 78 78 80 80 80 81 81 82 81 84 84 84
Тип компрессора Винтовой Винтовой Винтовой Винтовой Винтовой Винтовой Винтовой Винтовой Винтовой Винтовой Винтовой Винтовой Винтовой Винтовой
Количество компрессоров, шт. 2 2 2 2 2 2 2 2 2 2 2 2 2 2
Количество фреоновых контуров, шт. 2 2 2 2 2 2 2 2 2 2 2 2 2 2
Количество ступеней регулирования холодопроизводительности, шт. 6 6 6 6 6 6 6 6 6 6 6 6 6 6
Тип вентилятора Осевой Осевой Осевой Осевой Осевой Осевой Осевой Осевой Осевой Осевой Осевой Осевой Осевой Осевой
Количество вентиляторов, шт. 4 4 4 4 6 6 6 8 8 8 8 10 10 10
Потребляемая мощность вентиляторов, кВт 8 8 8 8 12 12 12 16 16 16 16 20 20 20
Электропитание, ф/В/Гц 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50
Максимальный ток (без насоса), А 306 326 336 366 384 420 540 474 608 598 662 698 730 765
Пусковой ток (без насоса), А 534 500 599 592 661 784 880 832 966 751 812 894 935 1010
Расход воздуха х 10³, м³/ч 70 70 66,2 60,2 102 100 100 132 132 125 125 156,25 156,25 156,25

(1) Температура воды на входе/выходе испарителя 12/7 °С; температура наружного воздуха 35 °С.

(2) Данные получены замером на расстоянии 1 метра на открытом пространстве.
