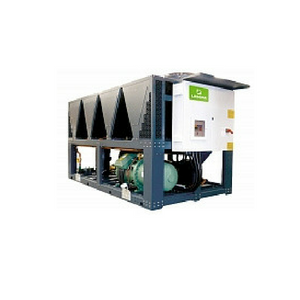

Чиллеры моноблочные Lessar LUC-RAK.E…420 2V–960 4V

Заказать
Заказать

Корпус

Основание выполнено на самонесущем металлическом каркасе, окрашенном эпоксидной порошковой краской, специально наносящейся для наружной установки, специально наносящейся для наружной установки.

Водяной теплообменник

Водяной кожухотрубный испаритель покрыт тепловой изоляцией (медные трубы в стальном кожухе).

Воздушный теплообменник

Микроканальные конденсаторы. Полностью изготовлены из алюминия.

Вентиляторы

Осевые вентиляторы с крыльчаткой непосредственно крепящейся к двигателю. На каждый вентилятор установлена защитная сетка из окрашенной оцинкованной стали. Опционально доступны ЕС-вентиляторы.

Фреоновый контур

Контур выполнен из медных труб и включает в себя запорный вентиль на жидкостной линии, соленоидный вентиль, фильтр-осушитель со сменной вставкой, индикатор наличия влаги, электронный расширительный вентиль, клапаны Шредера для заправки и слива хладагента. Сторона низкого давления изолирована материалом для защиты от появления конденсата.

Компрессор

Компрессор полугерметичный винтового типа, укомплектован термозащитой электродвигателя, запорными вентилями на стороне нагнетания и на стороне всасывания.

Блок управления

Стальной щит со степенью защиты IP54. Цепь питания рассчитана на 3 ф./400 В/50 Гц и оснащена плавкими предохранителями. Система управления питается 1 ф./230 В/50 Гц и включает в себя все необходимые устройства управления.

Контроллер

Микроконтроллер MicroSmart управляет производительностью блока и системой защиты. Позволяет осуществлять ротацию компрессоров. Имеет возможность подключения к BMS (опция). Управление и ввод параметров осуществляется через панель управления.

Диапазон работы

Температура наружного воздуха: от –10 до +40 °С.

Температура хладоносителя на выходе из испарителя: от –8 до +18 °С.

Опции в стандартной комплектации

  • Подогрев картера компрессора
  • Реле высокого давления хладагента
  • Датчик высокого давления хладагента
  • Датчик низкого давления хладагента
  • Манометры цифровые высокого и низкого давления хладагента
  • Датчик температуры (защита испарителя от обмерзания)
  • Реле протока
  • Регулятор скорости вращения вентиляторов
  • Выключатель главный
  • Реле тепловое вентилятора
  • «Сухие» контакты сигнализации о включении/выключении компрессоров
  • «Сухие» контакты для общей аварийной ситуации
  • Возможность удаленного вкл./выкл.
  • Контроллер
  • Автоматическая очередность работы компрессоров
  • Нагреватель электрический против образования конденсата в эл.щите
  • Розетка 1 ф./230 В/50 Гц в электрическом щите
  • Конвертер Ethernet TCP/IP, GSM

Опции на заказ

  • Защитная решетка конденсатора
  • Ресивер
  • Нагреватель электрический предупреждения обмерзания испарителя
  • Устройство плавного пуска компрессора (включая разгруженный пуск)
  • Панель дистанционного управления с графическим дисплеем
  • Виброопоры резиновые
  • Виброопоры пружинные
  • Деревянная упаковка
  • Рекуперация тепла
  • Низкошумная версия
  • Бак для гидромодуля (включая вентили подпитки и дренажа)
  • Насос (включая вентили запорные, бак расширительный и предохранительный клапан)
  • Насос резервный с клапаном обратным
  • Испаритель специального исполнения
  • Антивибрационная вставка на нагнетании
  • Антивибрационная вставка на всасывании
  • Тепловой насос (включая отделитель жидкости на всасывании, ресивер, клапан 4-ходовой)
  • Байпассирование горячим газом для регулирования холодопроизводительности компрессоров
  • Термостат для электронагревателя масла в картере компрессора
  • Вентиляция в электрораспредилительном щите
  • Адиабатическая система охлаждения
  • Плата сетевого протокола ModBus/Lonworks/Danbus
  • Программное обеспечение для дистанционного управления
  • «Сухие» контакты для внешнего включения/ выключения каждого компрессора
  • Инвертор для каждого компрессора
  • Двойная уставка
  • Внешнее задание уставки температуры с помощью аналогово сигнала (4...20 мА)
  • Графический сенсорный дисплей
  • Рама из нержавеющей стали (AISI 304)
  • Фильтр воды
  • Сепаратор масляный на стороне нагнетания
  • Экономайзер
  • Управление ведущий/ведомый
  • Кнопка аварийного останова
  • Реле контроля фаз

Модели и характеристики

Модель LUC-RAK.E...420 2V LUC-RAK.E...480 2V LUC-RAK.E...560 2V LUC-RAK.E...640 2V LUC-RAK.E...480 3V LUC-RAK.E...540 3V LUC-RAK.E...630 3V LUC-RAK.E...840 3V LUC-RAK.E...720 3V LUC-RAK.E...640 4V LUC-RAK.E...720 4V LUC-RAK.E...840 4V LUC-RAK.E...960 4V
Холодопроизводительность¹, кВт 855 1005 1060 1140 1030 1160 1284 1585 1415 1360 1545 1710 1890
Номинальная потребляемая мощность, кВт 307.6 337.2 386.4 422.4 337.1 384.9 461.7 578.4 540.6 447.2 513.6 615.2 722.7
Хладагент R134a R134a R134a R134a R134a R134a R134a R134a R134a R134a R134a R134a R134a
Уровень шума², дБ(А) 67 69 76 79 79 79 79 77 71 70 70 70 72
Количество компрессоров, шт. 2 2 2 2 3 3 3 3 3 4 4 4 4
Количество фреоновых контуров, шт. 2 2 2 2 3 3 3 3 3 4 4 4 4
Напряжение цепи питания, ф/В/Гц 3 / 400 / 50 3 / 400 / 50 3 / 400 / 50 3 / 400 / 50 3 / 400 / 50 3 / 400 / 50 3 / 400 / 50 3 / 400 / 50 3 / 400 / 50 3 / 400 / 50 3 / 400 / 50 3 / 400 / 50 3 / 400 / 50
Общая потребляемая мощность, кВт 307.6 337.2 386.4 422.4 337.1 384.9 461.7 578.4 540.6 447.2 513.6 615.2 722.7
Общий рабочий ток, A 521.1 570.3 651.4 717.3 572.9 640.6 781.9 976.1 903.1 761.7 853.8 1042.1 1205
Длина со шкафом, мм 6610 8710 8710 8710 9760 9760 9760 12910 9760 12910 12910 12910 12910
Ширина, мм 2250 2250 2250 2250 2250 2250 2250 2250 2250 2250 2250 2250 2250
Высота, мм 2540 2540 2540 2790 2790 2790 2790 2790 2790 2790 2790 2790 2790
Масса (сухая), кг 6680 7640 7860 8180 9570 9610 9830 11700 9 950 12640 12710 13050 13220
Масса (рабочая), кг 6928 7881 8095 8593 9976 10 016 10 228 12243 10 337 13164 13222 13546 13702

(1) Температура наружного воздуха 35°С; температура воды на входе/выходе испарителя 12/6 °С.

(2) Данные получены замером на расстоянии 10 м на открытом пространстве.
