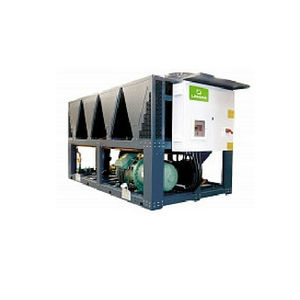

Чиллеры моноблочные Lessar LUC-RAK.E…435 C9–580 C12

Корпус

Основание выполнено на самонесущем металлическом каркасе, окрашенном эпоксидной порошковой краской, специально наносящейся для наружной установки.

Водяной теплообменник

Водяной кожухотрубный испаритель покрыт тепловой изоляцией (медные трубы в стальном кожухе).

Воздушный теплообменник

Микроканальные конденсаторы. Полностью изготовлены из алюминия.

Вентиляторы

Осевые вентиляторы с крыльчаткой непосредственно крепящейся к двигателю. На каждый вентилятор установлена защитная сетка из окрашенной оцинкованной стали. Опционально доступны ЕС-вентиляторы.

Фреоновый контур

Контур выполнен из медных труб и включает в себя: запорный вентиль на жидкостной линии, соленоидный вентиль, фильтр-осушитель со сменной вставкой, индикатор наличия влаги, электронный расширительный вентиль, клапаны Шредера для заправки и слива хладагента. Сторона низкого давления изолирована материалом для защиты от появления конденсата.

Компрессор

Компрессор герметичный спирального типа, укомплектован термозащитой электродвигателя и виброопорами.

Блок управления

Стальной щит со степенью защиты IP54. Цепь питания рассчитана на 3 ф./400 В/50 Гц и оснащена плавкими предохранителями. Система управления питается 1 ф./230 В/50 Гц и включает в себя все необходимые устройства управления.

Контроллер

Микроконтроллер MicroSmart управляет производительностью блока и системой защиты. Позволяет осуществлять ротацию компрессоров. Имеет возможность подключения к BMS (опция). Управление и ввод параметров осуществляется через панель управления.

Диапазон работы

Температура наружного воздуха: от –10 до +40 °С. Температура хладоносителя на выходе из испарителя: от –8 до +18 °С.

Опции в стандартной комплектации

• Подогрев картера компрессора
• Вентиль запорный на стороне нагнетания/всасывания
• Реле высокого давления хладагента
• Датчик высокого давления хладагента
• Датчик низкого давления хладагента
• Манометры высокого и низкого давления хладагента
• Датчик температуры (защита испарителя от обмерзания)
• Реле протока
• Регулятор скорости вращения вентиляторов
• Выключатель главный
• Реле тепловое вентилятора
• «Сухие» контакты сигнализации о включении/ выключении компрессоров
• «Сухие» контакты для общей аварийной ситуации
• Возможность удаленного вкл./выкл.
• Контроллер
• Автоматическая очередность работы компрессоров
• Вентиляция в электрораспредилительном щите
• Конвертер Ethernet TCP/IP, GSM
• Реле контроля фаз
• Опции на заказ
• Ресивер
• Нагреватель электрический предупреждения обмерзания испарителя
• Устройство плавного пуска компрессора (включая разгруженный пуск)
• Панель дистанционного управления с графическим дисплеем
• Деревянная упаковка
• Рекуперация тепла
• Низкошумная версия
• Адиабатическая система охлаждения
• Бак для гидромодуля (включая вентили подпитки и дренажа)
• Насос (включая вентили запорные, бак расширительный и предохранительный клапан)
• Насос резервный с клапаном обратным
• Тепловой насос (включая отделитель жидкости на всасывании, ресивер, клапан 4-ходовой)
• Термостат для электронагревателя масла в картере компрессора
• Нагреватель электрический против образования конденсата в эл.щите
• Плата сетевого протокола ModBus/Lonworks/Danbus
• Программное обеспечение для дистанционного управления
• «Сухие» контакты для внешнего включения/выключения каждого компрессора
• Розетка 1 ф./230 В/50 Гц в электрическом щите
• Инвертор для каждого компрессора
• Двойная уставка
• Внешнее задание уставки температуры с помощью аналогового сигнала (4...20 мА)
• Графический сенсорный дисплей
• Рама из нержавеющей стали (AISI 304)
• Фильтр воды
• Управление ведущий/ведомый
• Кнопка аварийного останова

Модели и характеристики

(1) Температура наружного воздуха 35°С; температура воды на входе/выходе испарителя 12/6 °С

(2) Данные получены замером на расстоянии 10 м на открытом пространстве.
