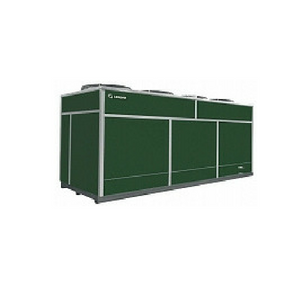

Чиллеры моноблочные Lessar LUC-RAK.E…60 C4–160 C4

Заказать
Заказать

Корпус

Основание выполнено из окрашенной оцинкованной стали. Панели, изготовленные из оцинкованной стали, снаружи покрыты пластиковой (PVC) пленкой, смонтированы на алюминиевых профилях и обеспечивают устойчивость к атмосферным воздействиям.

Компрессор

Компрессор герметичный спирального типа с внутренней термозащитой. Поставляется заправленным маслом и с антивибрационными вставками.

Водяной теплообменник

Водяной пластинчатый испаритель изготовлен из стали AISI 316 с дифференциальным реле давления. Снаружи покрыт тепловой изоляцией.

Воздушный теплообменник

Изготовлен из медных трубок с алюминиевым оребрением.

Фреоновый контур

Состоит из фильтра-осушителя, смотрового стекла с индикатором влажности, соленоидного вентиля, ТРВ, запорного вентиля на жидкостной линии, реле защиты от высокого и низкого давления фреона.

Вентилятор осевой

Вентилятор осевой низкоскоростной с защитной решеткой непосредственно связан с электродвигателем со степенью защиты IP54 с внутренней термозащитой; аэродинамика корпуса и форма лопасти крыльчатки снижают уровень шума.

Блок управления

Соответствует стандартам IEC 204-1/EN60204-1, укомплектован контакторами, защитой всех компонентов и блокировкой работы при открытой дверце щита.

Контроллер

Управляет производительностью блока по расписанию и проверяет систему защиты. Имеет возможность подключения к BMS.

Водяной контур (со встроенным гидромодулем)

Состоит из автоматического заправочного вентиля с манометром, бака для воды, предохранительного клапана, расширительного бака, водяного насоса.

Опции

  • Виброизолирующие опоры пружинные
  • Виброизолирующие опоры резиновые
  • Регулирование скорости вращения вентилятора конденсатора плавное
  • Регулирование скорости вращения вентилятора вкл./выкл. (до +15 °С)
  • Подогрев масла в картере компрессора
  • Вентили запорные компрессора
  • Панель дистанционного управления с графическим дисплеем
  • Плата часов
  • Плата сетевого протокола ModBus
  • Реле максимального и минимального напряжения
  • Реле контроля правильного чередования фаз
  • Нагреватель электрический предупреждения обмерзания (только в стандартном исполнении)
  • Манометры высокого и низкого давления хладагента
  • Реле протока электромеханическое
  • Насосная группа, 1 насос
  • Насос водяной резервный дополнительный
  • Вентиль подпидки автоматический (замкнутый контур)
  • Внешние фитинги
  • Разделитель воздушного потока компрессорного отсека
  • Защитная решетка теплообменника

Модели и характеристики



Модель LUC-RAK.E...60 C4 LUC-RAK.E...70 C4 LUC-RAK.E...80 C4 LUC-RAK.E...90 C4 LUC-RAK.E...100 C4 LUC-RAK.E...115 C4 LUC-RAK.E...120 C4 LUC-RAK.E...140 C4 LUC-RAK.E...160 C4
Холодопроизводительность¹, кВт 160 187 205 237 254 296 322 359 410
Потребляемая мощность¹, кВт 45,6 65,4 81,6 83 95,2 98,6 111 131,4 159,8
Хладагент R410A R410A R410A R410A R410A R410A R410A R410A R410A
Гидравлическое сопротивление испарителя¹, кПа 40,9 34,8 27 31 34,8 26,8 31,3 32,9 35,9
Расход воздуха, м³/ч 53700 60700 60700 80000 80000 126000 126000 126000 126000
Уровень звукового давления ST³, дБ(А) 74 75 75 76 77 78 78 78 78
Расход воды в испарителе¹, м³/ч 27,5 32,1 35,2 40,7 43,6 50,8 55,2 61,6 70,3
Длина (L), мм 3800 3800 3800 3900 3900 5000 5000 5000 5000
Ширина (P), мм 1150 1150 1150 2000 2000 2000 2000 2000 2000
Высота (H), мм 2135 2250 2250 1915 1915 1915 1915 1915 1915
Масса, кг 1620 1750 1820 2030 2070 2400 2450 2550 2620
Длина (L), мм 4600 4600 4600 3900 3900 5000 5000 5000 5000
Ширина (P), мм 1150 1150 1150 2000 2000 2000 2000 2000 2000
Высота (H), мм 2135 2250 2250 1915 1915 1915 1915 1915 1915
Масса, кг 1730 1840 1910 2130 2180 2500 2550 2650 2720
Тип насоса Центробежный Центробежный Центробежный Центробежный Центробежный Центробежный Центробежный Центробежный Центробежный
Потребляемая мощность насоса, кВт 1,5 1,5 2,2 2,2 3 3 3 3 3
Емкость водяного бака, л 500 500 500 500 500 500 500 500 500
Холодопроизводительность¹, кВт 155,9 182,6 200 230,8 248 288,8 313,2 349,2 398,8
Потребляемая мощность¹, кВт 47,7 68,5 85,3 86,7 99,7 103 116,2 137,5 167,2
Хладагент R410A R410A R410A R410A R410A R410A R410A R410A R410A
Расход воды в испарителе¹, м³/ч 26,7 31,3 34,3 39,6 42,6 49,6 53,7 59,9 68,4
Гидравлическое сопротивление испарителя¹, кПа 39,1 33,3 25,8 29,5 33,4 25,6 29,7 31,3 34,1
Расход воздуха, м³/ч 45800 52000 52000 68000 68000 107000 107000 107000 107000
Уровень звукового давления LN², дБ(А) 71 72 72 73 74 76 76 76 76
Тип компрессора Спиральный Спиральный Спиральный Спиральный Спиральный Спиральный Спиральный Спиральный Спиральный
Количество компрессоров, шт. 4 4 4 4 4 4 4 4 4
Количество фреоновых контуров, шт. 2 2 2 2 2 2 2 2 2
Количество ступеней регулирования холодопроизводительности, шт. 4 4 4 4 4 4 4 4 4
Тип вентилятора Осевой Осевой Осевой Осевой Осевой Осевой Осевой Осевой Осевой
Количество вентиляторов, шт. 4 3 3 3 3 6 6 6 6
Потребляемая мощность вентиляторов, кВт 4,4 6 6 8 8 12 12 12 12
Электропитание, ф/В/Гц 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50
Максимальный ток (без насоса), А 148,9 162,9 176,9 203,2 225,2 254,8 275,8 288,1 296,5
Пусковой ток (без насоса), А 288,9 346,9 360,9 423,2 445,2 502,3 523,3 564,2 589,3

1) Температура воды на входе/выходе испарителя 12/7 °С; температура наружного воздуха 35 °С.

(2) Данные получены замером на расстоянии 1 метра на открытом пространстве.

Технические данные о насосах относятся к чиллерам со встроенным гидромодулем.
