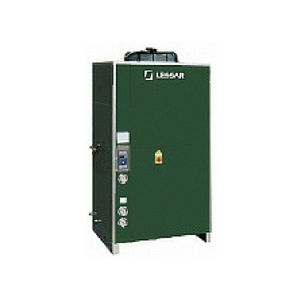

Чиллеры моноблочные Lessar LUC-RAK.E/PC…01 C1m–15 C1

Корпус

Основание выполнено из окрашенной оцинкованной стали. Панели, изготовленные из оцинкованной стали, снаружи покрыты пластиковой (PVC) пленкой, смонтированы на алюминиевых профилях и обеспечивают устойчивость к атмосферным воздействиям.

Компрессор

Компрессор герметичный спирального типа с внутренней термозащитой. Поставляется заправленный маслом и с антивибрационными вставками.

Вентилятор осевой

Вентилятор осевой низкоскоростной с защитной решеткой непосредственно связан с электродвигателем со степенью защиты IP54 с внутренней термозащитой; аэродинамика корпуса и форма лопасти крыльчатки снижают уровень шума.

Водяной теплообменник

Стандартное исполнение: пластинчатый испаритель, изготовленный из стали AISI 316, с дифференциальным реле давления. Снаружи покрыт тепловой изоляцией.

Воздушный теплообменник

Изготовлен из медных трубок с алюминиевым оребрением.

Фреоновый контур

Состоит из фильтра-осушителя, смотрового стекла с индикатором влажности, соленоидного вентиля, ТРВ, запорного вентиля на жидкостной линии, реле защиты от высокого и низкого давления фреона, 4-ходового клапана, отделителя жидкости и ресивера на жидкостной линии.

Блок управления

Соответствует стандартам IEC 204-1/EN60204-1, укомплектован контакторами, защитой всех компонентов и блокировкой работы при открытой дверце щита.

Контроллер

Управляет производительностью блока по расписанию и проверяет систему защиты. Имеет возможность подключения к BMS. Водяной контур (со встроенным гидромодулем) Состоит из автоматического заправочного вентиля с манометром, резервуара для воды, предохранительного клапана, расширительного бака, водяного насоса.

Опции

Виброизолирующие опоры резиновые
Регулирование скорости вращения вентилятора конденсатора плавное
Регулирование скорости вращения вентилятора вкл./выкл. (до +15 °С)
Подогрев масла в картере компрессора
Вентили запорные компрессора
Панель дистанционного управления с графическим дисплеем
Плата часов
Плата сетевого протокола ModBus
Реле контроля правильного чередования фаз
Нагреватель электрический предупреждения обмерзания (только в стандартном исполнении)
Манометры высокого и низкого давления хладагента
Реле протока электромеханическое
Насосная группа, 1 насос
Вентиль подпидки автоматический (замкнутый контур)
Разделитель воздушного потока компрессорного отсека
Защитная решетка теплообменника
Испаритель NOFROST

Модели и характеристики

Модель	LUC-RAK.E/ PC...01C1m	LUC-RAK.E/ PC...02C1m	LUC-RAK.E/ PC...01C1t	LUC-RAK.E/ PC...02C1t	LUC-RAK.E/ PC...03C1	LUC-RAK.E/ PC...05C1	LUC-RAK.E/ PC...08C1	LUC-RAK.E/ PC...09C1	LUC-RAK.E/ PC...10C1	LUC-RAK.E/ PC...12C1	LUC-RAK.E/ PC...15C1
Холодопроизводительность¹, кВт	5,8	8	8	8	12,7	16,8	19,3	23,1	27,1	33	40,2
Потребляемая мощность¹, кВт	2,2	2,9	2,9	2,9	4,3	5,8	6,6	7,8	8,8	11,2	13,6
Хладагент	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A
Гидравлическое сопротивление испарителя¹, кПа	28,7	32,8	25,8	29,9	35,4	29,7	35,2	26,6	30,4	34,6	29,2
Расход воздуха, м³/ч	2600	3650	3650	3650	5300	5700	5700	9800	12700	12000	16300
Уровень звукового давления ST³, дБ(А)	55	58	58	58	58	58	59	65	65	65	67
Расход воды в испарителе¹, м³/ч	1	1,4	1,4	1,4	2,2	2,9	3,3	4	4,7	5,7	6,9
Теплопроизводительность, кВт	6,4	8,8	8,8	8,8	14	18,5	21,4	25,4	29,8	36,3	42
Длина (L), мм	830	830	830	830	980	980	980	1280	1280	1280	1280
Ширина (P), мм	650	650	650	650	800	800	800	990	990	990	990
Высота (H), мм	1320	1320	1320	1320	1785	1785	1785	2055	2075	2075	2075
Масса, кг	165	180	180	180	265	285	300	500	520	530	550
Длина (L), мм	830	830	830	830	980	980	980	1280	1280	1280	1280
Ширина (P), мм	650	650	650	650	800	800	800	990	990	990	990
Высота (H), мм	1320	1320	1320	1320	1785	1785	1785	2055	2075	2075	2075
Масса, кг	180	205	205	205	300	315	330	550	570	590	600
Тип насоса	Центробежный	Центробежный	Центробежный	Центробежный	Центробежный	Центробежный	Центробежный	Центробежный	Центробежный	Центробежный	Центробежный
Потребляемая мощность насоса, кВт	0,6	0,4	0,4	0,4	0,4	0,4	0,4	0,4	0,4	0,4	0,6
Емкость водяного бака, л	27	27	27	27	65	65	65	160	160	160	160
Холодопроизводительность¹, кВт	5,6	7,8	7,8	7,8	12,4	16,4	18,7	22,5	26,4	32,1	39,2
Потребляемая мощность¹, кВт	2,2	2,9	2,9	2,9	4,2	5,8	6,6	7,8	8,8	11,2	13,6
Хладагент	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A
Расход воды в испарителе¹, м³/ч	1	1,3	1,3	1,3	2,1	2,8	3,2	3,9	4,5	5,5	6,7
Гидравлическое сопротивление испарителя¹, кПа	27,4	31,3	24,6	28,5	33,8	28,4	33,4	25,3	29	33	27,9
Расход воздуха, м³/ч	2600	3650	2600	3650	5300	5700	5700	9800	12 700	12 000	16300
Уровень звукового давления LN², дБ(А)	52	56	56	56	53	55	57	62	63	63	66
Тип компрессора	Спиральный	Спиральный	Спиральный	Спиральный	Спиральный	Спиральный	Спиральный	Спиральный	Спиральный	Спиральный	Спиральный
Количество компрессоров, шт.	1	1	1	1	1	1	1	1	1	1	1
Количество фреоновых контуров, шт.	1	1	1	1	1	1	1	1	1	1	1
Количество ступеней регулирования холодопроизводительности, шт.	1	1	1	1	1	1	1	1	1	1	1
Тип вентилятора	Осевой	Осевой	Осевой	Осевой	Осевой	Осевой	Осевой	Осевой	Осевой	Осевой	Осевой
Количество вентиляторов, шт.	1	1	1	1	1	1	1	1	1	1	1
Потребляемая мощность вентиляторов, кВт	0,1	0,2	0,1	0,2	0,3	0,6	0,6	0,6	1	1	2
Электропитание, ф/В/Гц	1 / 220 / 50	1 / 220 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50
Максимальный ток (без насоса), А	14,7	16,5	4,6	7,3	10,8	13,8	16,3	21,3	24,5	29,5	34,7
Пусковой ток (без насоса), А	88	96	24,4	46,3	50,8	47,8	102,3	124,3	129,5	169,5	200,7
Теплопроизводительность, кВт	6,1	8,4	8,4	8,4	13,3	17,8	20,4	24,2	28,4	34,7	40,2

(1) Температура воды на входе/выходе водяного теплообменника 12/7 °С; температура наружного воздуха 35 °С.

(2) Температура наружного воздуха 7 °С (при относительной влажности 85%); температура воды на входе/выходе водяного теплообменника 40/45 °С.

(3) Данные получены замером на расстоянии 1 метра на открытом пространстве.

Технические данные о насосах относятся к чиллерам со встроенным гидромодулем.
