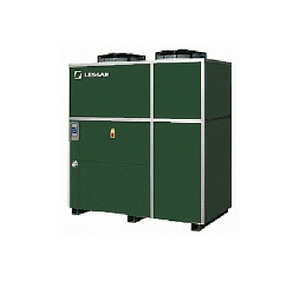

Чиллеры моноблочные Lessar LUC-RAK.E/PC…15 C2–80 C2

Заказать
Заказать

Корпус

Основание выполнено из окрашенной оцинкованной стали. Панели, изготовленные из оцинкованной стали, снаружи покрыты пластиковой (PVC) пленкой, смонтированы на алюминиевых профилях и обеспечивают устойчивость к атмосферным воздействиям.

Компрессор

Компрессор герметичный спирального типа с внутренней термозащитой. Поставляется заправленный маслом и с антивибрационными вставками.

Водяной теплообменник

Стандартное исполнение: пластинчатый испаритель, изготовленный из стали AISI 316, с дифференциальным реле давления. Снаружи покрыт тепловой изоляцией.

Воздушный теплообменник

Изготовлен из медных трубок с алюминиевым оребрением.

Вентилятор осевой

Вентилятор осевой низкоскоростной с защитной решеткой непосредственно связан с электродвигателем со степенью защиты IP54 с внутренней термозащитой; аэродинамика корпуса и форма лопасти крыльчатки снижают уровень шума.

Фреоновый контур

Состоит из фильтра-осушителя, смотрового стекла с индикатором влажности, соленоидного вентиля, ТРВ, запорного вентиля на жидкостной линии, реле защиты от высокого и низкого давления фреона, 4-ходового клапана, отделителя жидкости и ресивера на линии жидкости.

Блок управления

Соответствует стандартам IEC 204-1/EN60204-1, укомплектован контакторами, защитой всех компонентов и блокировкой работы при открытой дверце щита.

Контроллер

Управляет производительностью блока по расписанию и проверяет систему защиты. Имеет возможность подключения к BMS.

Водяной контур (со встроенным гидромодулем)

Состоит из автоматического заправочного вентиля с манометром, резервуара для воды, предохранительного клапана, расширительного бака, водяного насоса.

Опции

  • Виброизолирующие опоры пружинные
  • Виброизолирующие опоры резиновые
  • Регулирование скорости вращения вентилятора конденсатора плавное
  • Регулирование скорости вращения вентилятора вкл./выкл. (до +15 °С)
  • Подогрев масла в картере компрессора
  • Вентили запорные компрессора
  • Панель дистанционного управления с графическим дисплеем
  • Плата часов
  • Плата сетевого протокола ModBus
  • Реле максимального и минимального напряжения
  • Реле контроля правильного чередования фаз
  • Нагреватель электрический предупреждения обмерзания (только в стандартном исполнении)
  • Манометры высокого и низкого давления хладагента
  • Реле протока электромеханическое
  • Насосная группа, 1 насос
  • Насос водяной резервный дополнительный
  • Вентиль подпидки автоматический (замкнутый контур)
  • Разделитель воздушного потока компрессорного отсека
  • Испаритель NOFROST (кроме моделей 70 С2 и 80 С2)

Модели и характеристики

Модель LUC-RAK.E/ PC...15C2 LUC-RAK.E/ PC...18C2 PLUC-RAK.E/ PC...20C2 LUC-RAK.E/ PC...26C2 LUC-RAK.E/ PC...30C2 LUC-RAK.E/ PC...35C2 LUC-RAK.E/ PC...40C2 LUC-RAK.E/ PC...50C2 LUC-RAK.E/ PC...55C2 LUC-RAK.E/ PC...60C2 LUC-RAK.E/ PC...70C2 LUC-RAK.E/ PC...80C2
Холодопроизводительность¹, кВт 38,3 43,2 53 62 78,1 90,8 101 128 143 156 180 208
Потребляемая мощность¹, кВт 13,1 16,5 18,2 24,5 28,6 32,3 39,4 45,7 50,6 56,8 65,1 79,8
Хладагент R410A R410A R410A R410A R410A R410A R410A R410A R410A R410A R410A R410A
Гидравлическое сопротивление испарителя¹, кПа 25,8 31,1 36 29,7 35 26,9 31,1 35,2 30,1 34,7 29 33
Расход воздуха, м³/ч 16400 16400 24500 24500 35000 31800 31800 45200 51300 51300 60700 60700
Уровень звукового давления ST³, дБ(А) 67 67 68 68 70 71 72 73 74 74 75 75
Расход воды в испарителе¹, м³/ч 6,6 7,4 9,1 10,6 13,4 15,6 17,3 22 24,5 26,8 30,9 35,7
Теплопроизводительность, кВт 42,1 47,6 58,3 68,2 85,9 99,8 108 140 157 169 194 224
Длина (L), мм 1280 1280 1930 1930 2580 2580 2580 3520 3520 3520 3800 3800
Ширина (P), мм 990 990 990 990 990 990 990 990 990 990 1150 1150
Высота (H), мм 2075 2075 2155 2155 2155 2155 2155 2215 2215 2215 2250 2250
Масса, кг 510 560 725 770 890 980 1050 1530 1620 1640 1700 1730
Длина (L), мм 1280 1280 1930 1930 2580 2580 2580 3520 3520 3520 4600 4600
Ширина (P), мм 990 990 990 990 990 990 990 990 990 990 1150 1150
Высота (H), мм 2075 2075 2155 2155 2155 2155 2155 2215 2215 2215 2250 2250
Масса, кг 575 620 810 860 1010 1100 1170 1720 1810 1850 1880 1920
Тип насоса Центробежный Центробежный Центробежный Центробежный Центробежный Центробежный Центробежный Центробежный Центробежный Центробежный Центробежный Центробежный
Потребляемая мощность насоса, кВт 0,6 0,6 0,9 0,9 1,1 1,5 1,5 2,2 2,2 2,2 2,2 2,2
Емкость водяного бака, л 160 160 290 290 460 460 460 480 480 480 480 480
Холодопроизводительность¹, кВт 37,2 42,2 51,7 60,5 76,2 88,5 98,4 125 139,5 151,8 175,1 202,3
Потребляемая мощность¹, кВт 13,1 16,5 18,2 24,5 28,6 32,3 39,3 45,7 50,5 56,7 65 79,6
Хладагент R410A R410A R410A R410A R410A R410A R410A R410A R410A R410A R410A R410A
Расход воды в испарителе¹, м³/ч 6,4 7,2 8,9 10,4 13,1 15,2 16,9 21,4 23,9 26 30 34,7
Гидравлическое сопротивление испарителя¹, кПа 24,5 29,8 34,4 28,4 33,5 25,7 29,7 33,7 28,8 33 27,6 31,4
Расход воздуха, м³/ч 14000 14000 20800 20800 30000 28000 28000 38500 43700 43700 52000 52000
Уровень звукового давления LN², дБ(А) 66 66 66 66 67 68 70 70 71 72 72 72
Тип компрессора Спиральный Спиральный Спиральный Спиральный Спиральный Спиральный Спиральный Спиральный Спиральный Спиральный Спиральный Спиральный
Количество компрессоров, шт. 2 2 2 2 2 2 2 2 2 2 2 2
Количество фреоновых контуров, шт. 1 1 1 1 1 1 1 2 2 2 2 2
Количество ступеней регулирования холодопроизводительности, шт. 2 2 2 2 2 2 2 2 2 2 2 2
Тип вентилятора Осевой Осевой Осевой Осевой Осевой Осевой Осевой Осевой Осевой Осевой Осевой Осевой
Количество вентиляторов, шт. 1 1 2 2 3 3 3 4 4 4 4 4
Потребляемая мощность вентиляторов, кВт 2 2 2 2 3 3 4 4 6 6 6 6
Электропитание, ф/В/Гц 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50
Максимальный ток (без насоса), А 48,7 48,7 58,2 65,2 75,2 82,2 94,6 113,6 127,4 137,9 146,8 160,1
Пусковой ток (без насоса), А 106,5 106,5 127,5 131 215,2 266,2 314,6 333,6 374,9 385,4 410,2 435,6
Теплопроизводительность, кВт 40,2 45,5 55,8 65,2 82,2 95,5 103,1 133,9 150,1 161 184,8 213,3

1) Температура воды на входе/выходе водяного теплообменника 12/7 °С; температура наружного воздуха 35 °С.

(2) Температура наружного воздуха 7 °С (при относительной влажности 85%); температура воды на входе/выходе водяного теплообменника 40/45 °С.

(3) Данные получены замером на расстоянии 1 метра на открытом пространстве.

Технические данные о насосах относятся к чиллерам со встроенным гидромодулем.
