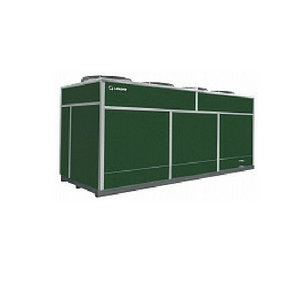

Чиллеры моноблочные Lessar LUC-RAK.E/PC…60 C4–160 C4

Корпус

Основание выполнено из окрашенной оцинкованной стали. Панели, изготовленные из оцинкованной стали, снаружи покрыты пластиковой (PVC) пленкой, смонтированы на алюминиевых профилях и обеспечивают устойчивость к атмосферным воздействиям.

Компрессор

Компрессор герметичный спирального типа с внутренней термозащитой. Поставляется заправленным маслом и с антивибрационными вставками.

Водяной теплообменник

Водяной пластинчатый испаритель изготовлен из стали AISI 316, с дифференциальным реле давления. Снаружи покрыт тепловой изоляцией.

Воздушный теплообменник

Изготовлен из медных трубок с алюминиевым оребрением.

Фреоновый контур

Состоит из фильтра-осушителя, смотрового стекла с индикатором влажности, соленоидного вентиля, ТРВ, запорного вентиля на жидкостной линии, реле защиты от высокого и низкого давления фреона, 4-ходового клапана, газового сепаратора и ресивера на линии жидкости.

Вентилятор осевой

Вентилятор осевой низкоскоростной с защитной решеткой непосредственно связан с электродвигателем со степенью защиты IP54 с внутренней термозащитой; аэродинамика корпуса и форма лопасти крыльчатки снижают уровень шума.

Блок управления

Соответствует стандартам IEC 204-1/EN60204-1, укомплектован контакторами, защитой всех компонентов и блокировкой работы при открытой дверце щита.

Контроллер

Управляет производительностью блока по расписанию и проверяет систему защиты. Имеет возможность подключения к BMS.

Водяной контур (со встроенным гидромодулем)

Состоит из автоматического заправочного вентиля с манометром, бака для воды, предохранительного клапана, расширительного бака, водяного насоса.

Опции

Виброизолирующие опоры пружинные
Виброизолирующие опоры резиновые
Регулирование скорости вращения вентилятора конденсатора плавное
Регулирование скорости вращения вентилятора вкл./выкл. (до +15 °С)
Подогрев масла в картере компрессора
Вентили запорные компрессора
Панель дистанционного управления с графическим дисплеем
Плата часов
Плата сетевого протокола ModBus
Реле максимального и минимального напряжения
Реле контроля правильного чередования фаз
Нагреватель электрический предупреждения обмерзания (только в стандартном исполнении)
Манометры высокого и низкого давления хладагента
Реле протока электромеханическое
Насосная группа, 1 насос
Насос водяной резервный дополнительный
Вентиль подпидки автоматический (замкнутый контур)
Внешние фитинги
Разделитель воздушного потока компрессорного отсека
Защитная решетка теплообменника

Модели и характеристики

Модель	LUC-RAK.E/ PC...60C4	LUC-RAK.E/ PC...70C4	LUC-RAK.E/ PC...80C4	LUC-RAK.E/ PC...90C4	LUC-RAK.E/ PC...100C4	LUC-RAK.E/ PC...115C4	LUC-RAK.E/ PC...120C4	LUC-RAK.E/ PC...140C4	LUC-RAK.E/ PC...160C4
Холодопроизводительность¹, кВт	157	183	201	232	249	290	316	359	410
Потребляемая мощность¹, кВт	45,1	64,7	80,8	82,2	94,2	107	114	133,2	161,6
Хладагент	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A
Гидравлическое сопротивление испарителя¹, кПа	41,2	34,8	27	30,9	34,9	25,8	30,2	32,9	35,9
Расход воздуха, м³/ч	53 700	60 700	60 700	80 000	80 000	126 000	126 000	126 000	126 000
Уровень звукового давления ST³, дБ(А)	74	75	75	76	77	78	78	78	78
Расход воды в испарителе¹, м³/ч	26,9	31,4	34,5	39,8	42,7	49,8	54,2	61,6	70,3
Теплопроизводительность, кВт	160	224	245	283	304	344	374	395	450
Длина (L), мм	3800	3800	3800	3900	3900	5000	5000	5000	5000
Ширина (P), мм	1150	1150	1150	2000	2000	2000	2000	2000	2000
Высота (H), мм	2135	2250	2250	1915	1915	1915	1915	1915	1915
Масса, кг	1650	1790	1860	2070	2100	2500	2550	2590	2620
Длина (L), мм	4600	4600	4600	3900	3900	5000	5000	5000	5000
Ширина (P), мм	1150	1150	1150	2000	2000	2000	2000	2000	2000
Высота (H), мм	2135	2250	2250	1915	1915	1915	1915	1915	1915
Масса, кг	1760	1880	1950	2170	2230	2600	2650	2690	2720
Тип насоса	Центробежный	Центробежный	Центробежный	Центробежный	Центробежный	Центробежный	Центробежный	Центробежный	Центробежный
Потребляемая мощность насоса, кВт	1,5	1,5	2,2	2,2	3	3	3	3	3
Емкость водяного бака, л	500	500	500	500	500	500	500	500	500
Холодопроизводительность¹, кВт	152,7	178,4	195,8	226	243,1	282,9	307,4	349,2	398,8
Потребляемая мощность¹, кВт	45,1	64,7	80,6	82	94,1	106,7	113,8	132,9	161,3
Хладагент	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A
Расход воды в испарителе¹, м³/ч	26,2	30,6	33,6	38,8	41,7	48,5	52,7	59,9	68,4
Гидравлическое сопротивление испарителя¹, кПа	39,1	33,2	25,7	29,4	33,4	24,7	28,7	31,3	34,1
Расход воздуха, м³/ч	45 800	52 000	52 000	68 000	68 000	107 000	107 000	107 000	107 000
Уровень звукового давления LN², дБ(А)	71	72	72	73	74	76	76	76	76
Тип компрессора	Спиральный	Спиральный	Спиральный	Спиральный	Спиральный	Спиральный	Спиральный	Спиральный	Спиральный
Количество компрессоров, шт.	4	4	4	4	4	4	4	4	4
Количество фреоновых контуров, шт.	2	2	2	2	2	2	2	2	2
Количество ступеней регулирования холодопроизводительности, шт.	4	4	4	4	4	4	4	4	4
Тип вентилятора	Осевой	Осевой	Осевой	Осевой	Осевой	Осевой	Осевой	Осевой	Осевой
Количество вентиляторов, шт.	4	3	3	3	3	6	6	6	6
Потребляемая мощность вентиляторов, кВт	4,4	6	6	8	8	12	12	12	12
Электропитание, ф/В/Гц	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50
Максимальный ток (без насоса), А	148,9	162,9	176,9	203,2	225,2	254,8	275,8	288,1	296,5
Пусковой ток (без насоса), А	288,9	346,9	360,9	423,2	445,2	502,3	523,3	564,2	589,3
Теплопроизводительность, кВт	152,6	214,3	233,9	270,6	290,8	328,8	356,2	376,2	428,6

(1) Температура воды на входе/выходе водяного теплообменника 12/7 °С; температура наружного воздуха 35 °С.

(2) Температура наружного воздуха 7 °С (при относительной влажности 85%); температура воды на входе/выходе водяного теплообменника 40/45 °С.

(3) Данные получены замером на расстоянии 1 метра на открытом пространстве.

Технические данные о насосах относятся к чиллерам со встроенным гидромодулем.
