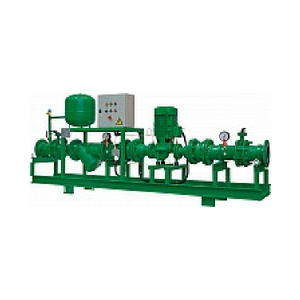

Гидравлические насосные модули Lessar LZ-CG

Заказать
Заказать

Описание

Для чиллеров LESSAR моделей LUC-... рекомендуется использовать гидравлические насосные модули LZ-CG. Гидравлические насосные модули LZ-CG предназначены для подачи чистой воды, водных растворов пропиленгликоля либо водных растворов этиленгликоля с концентрацией до 40% по объему без твердых (абразивных) включений. К основным областям применения гидравлических насосных модулей относятся системы водяного отопления, системы холодоснабжения и кондиционирования воздуха, системы промышленного назначения, системы горячего и холодного водоснабжения. Гидрав лические насосные модули LZ-CG разработаны для установки внутри помещения.

Рама

Гидравлический насосный модуль смонтирован на стальной металлической раме. Все металлические поверхности гидравлического насосного модуля загрунтованы и окрашены.

Насос

В зависимости от расхода перекачиваемой среды гидравлические насосные модули оснащены насосами Wilo типа IPL либо IL. Насосы данных типов являются одноступенчатыми центробежными наcосами низкого давления, моноблочной конструкции, с напрямую присоединенным фланцевым электродвигателем. Корпусы насосов имеет Inline конструкцию с расположением всасывающего и нагнетающего патрубков на одной оси. Вал уплотняется скользящим торцевым уплотнением.

Электромотор

Электромотор со степенью защиты IP55, классом нагревостойкости изоляции F напрямую соединен с валом насоса.

Блок управления

Блок управления состоит из щита, который укомплектован пускозащитными электрическими компонентами, выполняющими защиту от минимального/максимального напряжения, защиту от перекоса фаз, защиту от неправильного чередования фаз, от перегрузки электродвигателя насоса.

Диапазон работы

  • Тип перекачиваемой жидкости: вода.
  • Температура перекачиваемой воды: от 0,5 до +120 °С.
  • Тип перекачиваемой жидкости: водный раствор пропиленгликоля, водный раствор этиленгликоля с концентрацией до 40% по объему.
  • Температура перекачиваемых водных растворов гликолей: от –10 до +40 °С (при использовании водных растворов гликолей необходимой концентрации).
  • Температура воздуха в помещении: от +5 до +40 °С.
  • Максимальное рабочее давление перекачиваемой жидкости: 6 бар (опционально 10 бар).
  • Компоненты
  • Гидравлические насосные модули состоят из следующих компонентов:
  • Насос центробежный Wilo
  • Два затвора дисковых поворотных
  • Фильтр сетчатый фланцевый
  • Два компенсатора антивибрационных
  • Манометры на всасывании и нагнетании
  • Два вентиля запорных шаровых с воздухоотводчиком для манометров
  • Дифференциальное реле давления
  • Вентиль запорный шаровый на слив с насоса
  • Бак расширительный
  • Вентиль запорный шаровый для расширительного бака
  • Клапан предохранительный
  • Воздухоотводчик автоматический*
  • Клапан балансировочный*
  • Реле протока*
  • Щит управления насосным модулем

Примечание

* Компоненты необходимо самостоятельно установить на трубопровод на месте монтажа.

Модели и характеристики

Модель LZ–CG30 LZ–CG60-65 LZ–CG90 LZ–CG120-160 LZ–CG195-270 LZ–CG300-480 LZ–CG520-800 LZ–CG1000-1600
Потребляемая мощность, кВт 1.04 1.42 1.63 2.66 3.58 6.85 12.2 23.6
Расход воды, м³/ч 5.2 11.2 15.5 27.5 46.4 82.5 137.5 275
Электропитание, ф/В/Гц 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50
Напор¹, м вод. ст. 22 22 21.2 24.1 22.2 22.6 24.6 21.7
Модель насоса IPL 40/130-2.2/2 IPL 40/130-2.2/2 IPL 40/130-2.2/2 IPL 40/150-3/2 IPL 50/155-4/2 IPL 65/155-7.5/2 IL 100/150-15/2 IL 200/270-30/4
Объем расширительного бака, л 12 12 35 35 50 50 80 100
Максимальное рабочее давление, МПа 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6

Параметры приведены для максимальной холодопроизводительности чиллера, указанной в маркировке гидравлического насосного модуля, при температуре воды на входе +12 °С и температуре воды +7 °С на выходе из испарителя.
