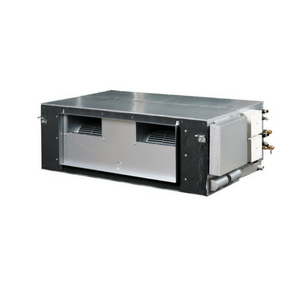

Канальные блоки большой мощности Lessar

Заказать
Заказать

Канальные блоки большой мощности Lessar выпускаются с максимальной величиной статического напора 196 Па (для типоразмеров 71–160) и 250 Па (для типоразмеров 200-560).

Основные характеристики

  • Максимальная длина воздуховода на выходе из блока - 14 метров;
  • Максимальный перепад высот от вытяжной решетки до входа в блок — 6,5 метров.
  • Минимальная высота запотолочного пространства, требуемого для монтажа блока, - 450 мм.
  • Электронный расширительный клапан EXV В типоразмерах 71–160
  • Удобство управления и обслуживания
  • Плата дисплея подключается на заводе-изготовителе.
  • На входе и выходе воздуха в блок установлены воздушные фильтры с удобным доступом для обслуживания.
  • Воздушный фильтр устанавливается в алюминиевую раму, выдвигаемую снизу.

Технические характеристики (196 Па)

Модель LSM-H71DHA2H LSM-H80DHA2H LSM-H90DHA2H LSM-H112DHA2H LSM-H140DHA2H LSM-H160DHA2H
Холодопроизводительность, кВт 7.1 8 9 11.2 14 16
Теплопроизводительность, кВт 8 9 10 12.5 16 18
Объем рециркулируемого воздуха, м³ 1510 / 1399 / 1236 1510 / 1399 / 1221 1936 / 1721 / 1511 2117 / 1950 / 1644 2988 / 2670 / 2229 3890 / 3200 / 2700
Год разработки 2014 2014 2014 2014 2014 2014
Отвод конденсата, мм 32 32 32 32 32 32
Жидкостная линия, мм 9.53 9.53 9.53 9.53 9.53 9.53
Газовая линия, мм 15.88 18.88 15.88 15.88 15.88 15.88
Статическое давление, Па 40 (30–196) 40 (30–196) 40 (30–196) 50 (30–196) 50 (30–196) 50 (30–196)
Масса (нетто / брутто), кг 45 / 50 45 / 50 46.5 / 52.4 50.6 / 56 68 / 70 70 / 77.5

Технические характеристики (250 Па)

Модель LSM-H200DHA2 LSM-H250DHA2 LSM-H280DHA2 LSM-H400DHA2 LSM-H450DHA2 LSM-H560DHA2
Холодопроизводительность, кВт 20 25 28 40 45 56
Теплопроизводительность, кВт 22.5 26 31.5 45 50 63
Объем рециркулируемого воздуха, м³ 3200 / 3820 / 4180 3200 / 3820 / 4180 3300 / 3940 / 4400 4989 / 6047 / 7468 4989 / 6047 / 7468 6550 / 7897 / 9506
Год разработки 2014 2014 2014 2014 2014 2014
Отвод конденсата, мм 32 32 32 32 32 32
Жидкостная линия, мм 9.53 9.53 9.53 2 x 12.7 2 x 12.7 2 x 12.7
Газовая линия, мм 15.88 15.88 15.88 2 x 22.2 2 x 22.2 2 x 22.2
Статическое давление, Па 140 (50–250) 140 (50–250) 160 (50–250) 50-200 50-200 50-200
Масса (нетто / брутто), кг 122 / 128 122 / 128 122 / 128 232 / 245 232 / 245 232 / 245
