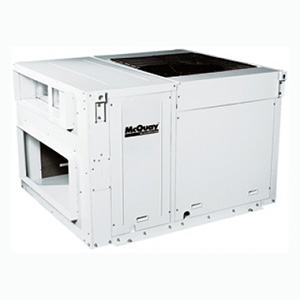

Руфтопы McQuay M4RT AR
Высокая эффективность
Руфтоп McQuay M4RT AR оснащен высокоэффективным и надежным компрессором спирального типа. Озонобезопасный хладагент R407С.
Компактный дизайн
Моноблочная конфигурация является аналогом технологии "Plug and Play" в кондиционировании воздуха и обеспечивает простоту монтажа. Нет необходимости соединения трубных линий, поскольку стороны испарителя и конденсатора подсоединены заранее. Хладагент заправлен на заводе-изготовителе, что гарантирует простоту и эффективность эксплуатации.
Гибкость воздухоснабжения
Руфтоп McQuay M4RT AR оснащен вентилятором с ременным приводом, что позволяет регулировать объем и напор воздуха в соответствии с индивидуальными требованиями. Это позволяет расширить спектр применения агрегата.
Плоская верхняя панель
Плоская верхняя панель руфтопов McQuay M4RT AR позволяет максимально эффективно использовать свободное место в помещении.
Электрическое управление
Все серии руфтопов McQuay оснащены электронным пультом ДУ (SLM или Sequential LCD). Пульт Sequential с жк-дисплеем обладает функцией недельного программирования таймера, запуска компрессора/ индикации ошибки, режима охлаждения / нагрева / вентиляции / осушения / автоматической работы;
Пульт SLM оснащен реле задержки запуска на 15 часов, обладает режимами охлаждения / нагрева / вентиляции / осушения / автоматической работы.
Для руфтопов с несколькими компрессорами стала возможна частичная нагрузка системы благодаря пульту Sequential PAC (Package Air-Condition).
Технические характеристики
| Модель | M4RT 060AR | M4RT 080AR | M4RT 100AR | M4RT 120AR | M4RT 150AR | M4RT 200AR | M4RT 250AR | M4RT 300AR | M4RT 360AR | M4RT 420AR | |
| Номинальная хладопроизводительность | кВт | 16,7 | 21,1 | 25,8 | 29,3 | 43,7 | 55,7 | 67,4 | 82,9 | 101,1 | 109,6 |
| Номинальная теплопроизводительность | кВт | 20,2 | 22,6 | 29,9 | 35,8 | 46,9 | 67,4 | 74,7 | 92,3 | 102,3 | 126,3 |
| Энергопотребление (охлаждение) | кВт | 6,9 | 8,4 | 10,8 | 12,8 | 16,6 | 21,2 | 29,2 | 38,2 | 43,2 | 48,2 |
| Энергопотребление (нагрев) | кВт | 6,6 | 7,5 | 9,8 | 11,5 | 15,7 | 20,3 | 26,2 | 34,8 | 41,7 | 16,8 |
| Рабочий ток (охлаждение) | A | 13,9 | 16 | 20,6 | 23,5 | 32,2 | 39,9 | 52,1 | 65,5 | 74,2 | 82,9 |
| Рабочий ток (нагрев) | A | 13,5 | 15,4 | 19,8 | 22,3 | 31,2 | 38,4 | 48,6 | 61,9 | 72,0 | 81,1 |
| Количество заправки хладагента | кг | 4,3 | 5,2 | 6,0 | 6,0 | 2 x 5,0 | 2 x 5,8 | 2 x 9,4 | 2 x 9,6 | 13,5/29,8 | 2 x 20,0 |
| Параметры электропитания | в/ ф/ гц | 380-415/3/50 | |||||||||
| Расход воздуха | м³/час | 3060 | 4802 | 6001 | 6116 | 9601 | 11401 | 13594 | 16312 | 18688 | 21236 |
| Внешнее статическое давление | Па | 98 | 196 | 294 | |||||||
| Уровень звукового давления | дБ | 63 | 65 | 66 | 68 | 70 | 70 | 74 | 74 | 70 | 70 |
| Вентилятор испарителя | |||||||||||
| Количество вентиляторов / двигателей | 2/1 | 2/1 | 2/1 | 2/1 | 2/1 | 2/1 | 1/1 | 1/1 | 1/1 | 1/1 | |
| Тип | Центробежный / Ременной привод | ||||||||||
| Номинальная потребляемая мощность | кВт | 0,75 | 1,10 | 1,50 | 1,50 | 2,20 | 3,70 | 5,50 | 15,00 | 34,64 | 34,64 |
| Вентилятор конденсатора | |||||||||||
| Количество вентиляторов / двигателей | 1 | 2 | |||||||||
| Тип | Осевой | ||||||||||
| Компрессор | |||||||||||
| Количество / тип компрессоров | 1/спиральный | 1/спиральный | |||||||||
| Ступени регулирования производительности | 0-100 | 0-50-100 | |||||||||
| Номинальный потребляемый ток | A | 9 | 13 | 16 | 18 | 26 | 36 | 37 | 50 | 54 | 61 |
| Пусковой ток | A | 74 | 95 | 125 | 118 | 2 x 95 | 2 x 125 | 2 x 125 | 2 x 198 | 2 x 215 | 2 x 215 |
| Дренажный патрубок | дюйм | 1" | |||||||||
| Размер блока (ШхГхВ) | мм | 1100 x 1530 x 1000 | 1300x1530x1000 | 1800x1990x1200 | 2800x2250x1735 | 3180x2252x1974 | |||||
| Вес | кг | 320 | 385 | 415 | 440 | 700 | 800 | 1200 | 1350 | 1510 | 1600 |
| Габариты упаковки (ШхГхВ) | мм | 1250 x 1680 x 1090 | 250 x 1450 x 1090 | 1450x1680x1090 | 2100x1938x1320 | 2250x2900x1900 | 2300x3250x2150 | ||||
Номинальная хладопроизводительность указана для условий:
Охлаждение - темп. воздуха в помещении 27°C (сух. терм.) / 19°C (вл. терм.) темп. наружного воздуха 35°C (сух. терм.)
Нагрев - темп. воздуха в помещении 20°C (сух. терм.), темп. наружного воздуха 7°C (сух. терм)/ 6°C (вл. терм.)
Соответствие McQuay M4RT A/AR и Daikin UATP/UATYP
Руфтопы McQuay M4RT A/AR присутствуют в линейке руфтопов Daikin в виде серии UATP/UATYP AY1:
|
|
