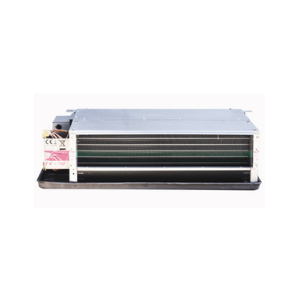

Фанкойлы канальные 4-х трубные MDKT3-200FG(12/30/50)
Четырехтрубные канальные фанкойлы MDV разработаны в соответствии с европейскими нормами, и для европейского рынка. Отвечают самым жестким стандартам качества. Производятся из компонентов, прошедших многоступенчатый контроль качества. Применение высококачественных материалов и современных технологий обеспечивает низкий уровень шума агрегата. Полное соответствие требованиям безопасности.
Сокращены потери давления в теплообменниках. Легкость в проведении монтажа и работ по техобслуживанию. Медные трубки и алюминиевое оребрение теплообменника. Алюминиевое оребрение имеет покрытие из гидрофильного алюминия. Вентиляторы приводятся в движение непосредственно однофазным 4х-скоростным конденсаторным двигателем с постоянно включенным конденсатором.
Основное отличие четырехтрубных фанкойлов от двухтрубных заключается в наличии дополнительных рядов теплообменика. Это позволяет одновременно подключать фанкойл к источникам охлажденной и горячей воды (чиллеру, системе отопления). Это позволяет использовать фанкойлы как основные источники тепла вместо системы отопления с радиаторами.
Технические характеристики
| ПАРАМЕТРЫ | MDKT3-200FG(12/30/50) | MDKT3-300FG(12/30/50) | MDKT3-400FG(12/30/50) | MDKT3-500FG(12/30/50) | MDKT3-600FG(12/30/50) | MDKT3-800FG(12/30/50) | MDKT3-1000FG (12/30/50) | MDKT3-1200FG(12/30/50) | MDKT3-1400FG(12/30/50) |
|---|---|---|---|---|---|---|---|---|---|
| Холодопроизводительность, кВт | 2 | 2.7 | 3.6 | 4.3 | 5 | 6.8 | 7.8 | 10.2 | 11.5 |
| Теплопроизводительность, кВт | 3 | 4 | 5.2 | 5.7 | 7.2 | 9.6 | 10.8 | 13.5 | 15.5 |
| Электропитание, (ВБ) V-Hz-ph | 220-240-50-1 | 220-240/50/1 | 220-240/50/1 | 220-240/50/1 | 220-240/50/1 | 220-240/50/1 | 220-240/50/1 | 220-240/50/1 | 220-240/50/1 |
| Расход воздуха (ВБ), м3/ч | 340 | 510 | 680 | 850 | 1020 | 1360 | 1700 | 2040 | 2380 |
| Уровень шума (ВБ), ДБ(A) | 26 | 27 | 28 | 30 | 32 | 33 | 35 | 36 | 38 |
| Сопротивление, охл., kPa | 7,6 | 14,4 | 8,2 | 9,5 | 17,2 | 18,8 | 30 | 40,3 | 51,9 |
| Сопротивление, нагр., kPa | 6,8 | 12,5 | 23,5 | 24 | 40,7 | 20,7 | 34,7 | 28,6 | 55,2 |
| Расход воды, охл., м3/ч | 0,344 | 0,464 | 0,619 | 0,74 | 0,86 | 1,17 | 1,342 | 1,754 | 1,978 |
| Расход воды, нагр., м3/ч | 0,258 | 0,344 | 0,447 | 0,49 | 0,619 | 0,826 | 0,929 | 1,161 | 1,333 |
| Охлаждение, (Pn) кВт | 33 | 53 | 66 | 87 | 100 | 145 | 180 | 210 | 222 |
| Нагрев, (In) А | 49 | 64 | 75 | 96 | 114 | 154 | 193 | 230 | 278 |
| Нагрев (Pn), кВт | 0.049 | 0.064 | 0.075 | 0.096 | 0.114 | 0.154 | 0.193 | 0.230 | 0.278 |
| Статическое давление, Па | G12 -12 / G30 - 30 / G50 - 50 | G12 -12 / G30 - 30 / G50 - 50 | G12 -12 / G30 - 30 / G50 - 50 | G12 -12 / G30 - 30 / G50 - 50 | G12 -12 / G30 - 30 / G50 - 50 | G12 -12 / G30 - 30 / G50 - 50 | G12 -12 / G30 - 30 / G50 - 50 | G12 -12 / G30 - 30 / G50 - 50 | G12 -12 / G30 - 30 / G50 - 50 |
| Размер ШхВхГ(ВБ), мм | 757×241×506 | 812×241×506 | 912×241×506 | 912×241×506 | 1135×241×506 | 1435×241×506 | 1540×241×506 | 1830×241×506 | 1992×241×506 |
| Вес Нетто (ВБ), кг | 15.1 | 17.5 | 20.7 | 20.7 | 23.5 | 32.4 | 34.9 | 40 | 43.6 |
| Диаметр труб (входная, охл.), дюйм | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" |
| Диаметр труб (выход.,охл.), дюйм | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" |
| Диаметр труб (вход., нагр.), дюйм | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" |
| Диаметр труб (вых., нагр.), дюйм | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" |
| Подключение дренажа (внеш. диаметр), мм | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 |
