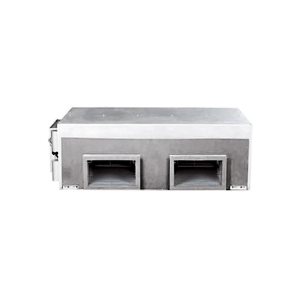

Сплит-системы большой мощности канального типа MDTB-76HWN1

Заказать
Заказать
  • Гарантия 1 года
  • On/off

Канальные сплит-системы большой мощности представляют собой систему кондиционирования воздуха с дистанционным управлением для создания в одном или нескольких помещениях комфортных климатических условий.

Канальная сплит-система состоит из наружного и внутреннего блоков и проводного пульта ДУ. Текущий режим кондиционера с установленными параметрами отображается на ЖК-дисплее пульта ДУ.

Преимущества и особенности:

  • Интеграция в систему пожарной безопасности. Полупромышленные сплит-системы канального типа можно интегрировать в систему пожарной безопасности и отключать их при поступлении сигнала о чрезвычайной ситуации: По сигналу системы управления зданием в случае наличия диспетчеризации По внешнему контакту принудительного отключения в случае наличия центрального управления
  • Follow me. Функция Follow me позволяет контролировать температуру воздуха в зоне расположения пульта управления. В канальных сплит-системах применяется проводной пульт KJR-12, который можно устанавливать на достаточно удаленном расстоянии от внутреннего блока кондиционера, обеспечивая необходимый уровень температуры в зоне расположения пульта.
  • Диспетчеризация и центральное управление. Для реализации возможности диспетчеризации необходимо доукомплектовать внутренний блок платой адресации и шлюзом для определенной BMS. Для обеспечения центрального управления – платой адресации и центральным пультом управления.
  • Надежность. Противопылевой фильтр в комплекте. Компрессоры надежных производителей (Copeland, Danfoss, Hitachi).
  • Низкотемпературный комплект (опция). Имеется возможность установить низкотемпературный комплект, который обеспечит работу кондиционера при температуре до -25°С в режиме охлаждения. В межсезонье, при уличной температуре от +15°С до -5°С, сохраняется 100% холодопроизводительность кондиционера.

Технические характеристики

ПАРАМЕТРЫ MDTB-76HWN1 MDTD- 76HWN1 MDTC- 96HWN1 MDTD- 96HWN1 MDTB- 120HWN1 MDHA- 150HWN1 MDHA- 192HWN1
Наружный блок MDOV-76HN1 MDOV-76HN1 MDOV-76HN1 MDOV-76HN1 MDOV-76HN1 MDOV-76HN1 MDOV-76HN1
Холодопроизводительность, кВт 22,3 22,3 28,1 28,1 35 44 56,3
Теплопроизводительность, кВт 25 25 31,1 31,1 38 47 58,6
Электропитание, (ВБ) V-Hz-ph 220-240/50/1 220-240/50/1 220-240/50/1 220-240/50/1 220-240/50/1 220-240/50/1 220-240/50/1
Электропитание, (НБ) V-ph-Hz 380-400/50/3 380-400/50/3 380-400/50/3 380-400/50/3 380-400/50/3 380-400/50/3 380-400/50/3
Расход воздуха, м3/ч 4500 4500 5 100 5 100 6 375 8500 10800
ESP (номинал), Па 100 196 100 196 100 196 196
Макс. потребляемая мощность, кВт 1,3 1,3 1,4 1,4 2,0 2,73 4,69
Максимальный потребляемый ток, А 5,2 5,2 5,8 5,8 9,0 12,1 20,9
Уровень шума (ВБ), ДБ(A) 56 56 56 56 63 63 65
Охлаждение. Номинальный ток, А 11,4 11,4 14,6 14,6 18,1 24,8 33,7
Нагрев. Номинальный ток, А 12,6 12,6 15,7 15,7 19,4 23,9 29,4
Номинальная мощ-ть. охл.(Pn),кВт 7,5 7,5 9,6 9,6 11,9 16,3 22
Номинальная мощ-ть. нагр.(Pn),кВт 8,3 8,3 10,3 10,3 12,7 15,7 19,3
EER 2,97 2,97 2,93 2,93 2,94 2,7 2,56
COP 3,01 3,01 3,02 3,02 2,99 2,99 3,04
Хладагент. Тип R410a R410a R410a R410a R410a R410a R410a
Размер ШхВхГ(ВБ), мм 1452*462*797 1452*462*797 1452*462*716 1452*462*716 1452*462*797 1988*669*906 1988*669*906
Размер в упаковке, ШхВхГ(ВБ), мм 1555*500*875 1555*500*875 1555*500*875 1555*500*875 1555*500*875 2095*800*964 2095*800*964
Вес Нетто (ВБ), кг 94 94 97 97 97 208 215
Вес Брутто (ВБ), кг 106 106 109 109 109 220 230
Диаметр труб (ЖТ), мм(дюйм) 9,53 (3/8") 9,53 (3/8") <30м=9,53> <30м=9,53> 12,7(1/2") 15,88(5/8") 15,88(5/8")
Диаметр труб (ГТ), мм(дюйм) 22,2 (7/8") 22,2 (7/8") <30> <30> 28,6(1" 1/8") 31,75(1"1/4") 31,75(1"1/4")
Максимальная длина труб, м 50 50 50 50 50 50 50
Макс. перепад по высоте ВБ/НБ (НБ ниже), м 30 30 30 30 30 30 30
Макс. перепад по высоте ВБ/НБ (ВБ ниже), м 25 25 25 25 25 25 25
Подключение электропитания наружный блок наружный блок наружный блок наружный блок наружный блок наружный блок наружный блок
Количество проводов в межблочном кабеле, их сечение 3*2,5мм²+4*1,5мм² 3*2,5мм²+4*1,5мм² 3*2,5мм²+4*1,5мм² 3*2,5мм²+4*1,5мм² 3*2,5мм²+4*1,5мм² 3*2,5мм²+4*1,5мм² 3*2,5мм²+4*1,5мм²
Подключение дренажа (внеш. диаметр), мм 41 41 41 41 41 41 41
