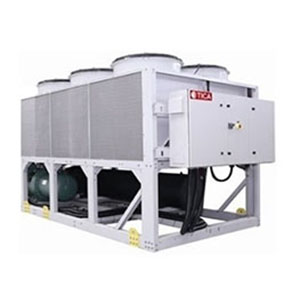

Винтовой чиллер с воздушным охлаждением TASD

Винтовые чиллеры с воздушным охлаждением TASD предназначены для охлаждения рабочей жидкости (как правило, воды), выступающей в роли хладоносителя в системе центрального кондиционирования.

Данные агрегаты рекомендуется использовать для обслуживания зданий и сооружений, в которых максимальная эквивалентная длина трубопровода достигает 1000 метров и более, а также в районах с недостаточным обеспечением водой.

Винтовые чиллеры с воздушным охлаждением имеют модульную конструкцию. В один блок допускается объединять до 8 базовых модулей, работающих параллельно. В результате суммарная производительность блока может составить 385—6000 кВт. Чиллеры работают независимо друг от друга. Отказ одного модуля в блоке никак не повлияет на работу остальных устройств.

Преимущества

Стабильная и бесперебойная работа;
Модульная конструкция;
Простая установка;
Чиллеры серии TASD оснащены электронными расширительными клапанами;
Высокоэффективный компрессор;
Низкий уровень шума;
Высокоэффективные теплообменники;
Интеллектуальное управление.

Технические характеристики

Модели серии TASD-BC1			110,1	145,1	180,1	210,1	255,2
Комбинация базовых модулей			—	—	—	—	110 + 145
Производительность		кВт	385	505	642	741	890
Производительность		ккал/ч	331100	434300	551727	637462	765400
Потребляемая мощность		кВт	124	160	201	242	284
Номинальный ток		A	216	278	349	421	493
Макс. пусковой ток		A	615	683	845	965	1102
Макс. рабочий ток		A	419	481	523	521	900
Источник питания			3~, 380 В 50 Гц
Испаритель	тип		Кожухотрубный
	расход воды	куб. м/ч	66	87	110	127	153
	номинальный диаметр трубопровода	мм	150	150	150	150	150 + 150
	гидравличе- ское сопро- тивление	кПа	62	64	58	79	64
	макс. давле- ние воды	МПа	1,0
Компрессор	тип		Полугерметичный двухвинтовой компрессор, производитель — Bitzer (Германия)
	регулирование производительности		25—100% (4-ступенчатое, шаг — 25%)				12,5—100% (8-ступенчатое, шаг — 12,5%)
	режим пуска		Y-Δ
Вентилятор	расход воздуха	куб. м/ч	132000	176000	220000	250000	308000
Вентилятор	количество	шт.	6	8	10	10	14
Хладагент	тип		R-134a
	количество контуров		1				2
	объем загрузки	кг	86	100	115	150	186
Габаритные размеры	ширина	мм	3787	4792	5797	5797	9579
	глубина	мм	2250
	высота	мм	2470
Масса нетто		кг	4300	4650	5450	6000	8950
Эксплуатационная масса		кг	4500	4880	5700	6300	9380

Модели серии TASD-BC1			290,2	325,2	360,2	390,2	420,2
Комбинация базовых модулей			145 + 145	145 + 180	180 + 180	180 + 210	210 + 210
Производительность		кВт	1010	1147	1283	1383	1482
Производительность		ккал/ч	868600	986027	1103454	1189189	1274923
Потребляемая мощность		кВт	319	361	402	443	484
Номинальный ток		A	555	627	699	770	842
Макс. пусковой ток		A	1164	1326	1368	1488	1486
Макс. рабочий ток		A	962	1004	1046	1044	1042
Источник питания			3~, 380 В 50 Гц
Испаритель	тип		Кожухотрубный
	расход воды	куб. м/ч	174	197	221	238	255
	номинальный диаметр трубопровода	мм	150 + 150	150 + 150	150 + 150	150 + 150	150 + 150
	гидравличе- ское сопро- тивление	кПа	64	64	58	79	79
	макс. давле- ние воды	МПа	1,0
Компрессор	тип		Полугерметичный двухвинтовой компрессор, производитель — Bitzer (Германия)
	регулирование производительности		12,5—100% (8-ступенчатое, шаг — 12,5%)
	режим пуска		Y-Δ
Вентилятор	расход воздуха	куб. м/ч	352000	396000	440000	470000	500000
Вентилятор	количество	шт.	16	18	20	20	20
Хладагент	тип		R-134a
	количество контуров		2
	объем загрузки	кг	200	215	230	265	300
Габаритные размеры	ширина	мм	10584	11589	12594	12594	12594
	глубина	мм	2250
	высота	мм	2470
Масса нетто		кг	9300	10100	10900	11450	12000
Эксплуатационная масса		кг	9760	10580	11400	12000	12600

Модель TASD-AC1			TASD110.1AC1	TASD145.1AC1	TASD170.1AC1
Номинальная охлаждающая способность		кВт	385	505	601
		ккал/ч	331100	434300	516860
Номинальная потребляемая мощность при охлаждении		кВт	123	159	189
Номинальный ток при охлаждении		A	219	288	341
Максимальный пусковой ток		A	645	885	895
Максимальный рабочий ток		A	419	513	523
Источник питания			380 В, 3 фазы, 50 Гц
Испаритель	Тип		Кожухотрубный испаритель
	Расход	куб. м/ч	66	87	104
	Ном. диам. входа/выхода	Ном. диам.	125	125	125
	Перепад давления	кПа	40	53	56
	Макс. давление	МПа	1
Компрессор	Тип		Полугерметичный винтовой компрессор
	Регулирование		ступени (25-100%)
	Режим пускателя		Y-△
Вентилятор	Расход воздуха	м³/ч	150000	200000	250000
	Кол-во	шт.	6	8	10
	Потребляемая мощность	кВт	12,9	17,2	21,5
Хладагент	Тип		R134a
	Количество систем		1
Габариты	Длина	мм	4072	5172	6272
	Ширина	мм	2250
	Высота	мм	2420
Гидравлический модуль (опция)	Встроенный гидравлический модуль		Водяной насос, расширительная емкость, фильтр, предохранительный клапан, манометр, дроссельный клапан и т. д.
	Тип водяного насоса		Одноцилиндровый сдвоенный центробежный насос (опция)
Вес нетто		кг	4350	4690	5500
Вес с нагрузкой		кг	4550	4910	5750

Модель TASD-AC1			TASD210.1AC1	TASD230.2AC1	TASD260.2AC1
Номинальная охлаждающая способность		кВт	730	808	909
		ккал/ч	627800	694880	781740
Номинальная потребляемая мощность при охлаждении		кВт	233	254	285
Номинальный ток при охлаждении		A	419	479	507
Максимальный пусковой ток		A	1015	1146	1304
Максимальный рабочий ток		A	521	904	932
Источник питания			380 В, 3 фазы, 50 Гц
Испаритель	Тип		Кожухотрубный испаритель
	Расход	куб. м/ч	126	139	157
	Ном. диам. входа/выхода	Ном. диам.	150	150	150
	Перепад давления	кПа	57	68	72
	Макс. давление	МПа	1
Компрессор	Тип		Полугерметичный винтовой компрессор
	Регулирование		ступени (25-100%)	8 ступеней (12,5-100%)
	Режим пускателя		Y-△
Вентилятор	Расход воздуха	м³/ч	250000	350000	350000
	Кол-во	шт.	10	14	14
	Потребляемая мощность	кВт	21,5	30,1	30,1
Хладагент	Тип		R134a
	Количество систем		1	2
Габариты	Длина	мм	6272	9272	9272
	Ширина	мм	2250
	Высота	мм	2420
Гидравлический модуль (опция)	Встроенный гидравлический модуль		Водяной насос, расширительная емкость, фильтр, предохранительный клапан, манометр, дроссельный клапан и т. д.
	Тип водяного насоса		Одноцилиндровый сдвоенный центробежный насос (опция)
Вес нетто		кг	6050	7850	7980
Вес с нагрузкой		кг	6340	8190	8340

Модель TASD-AC1			TASD285.2AC1	TASD345.2AC1	TASD405.2AC1
Номинальная охлаждающая способность		кВт	1001	1210	1425
		ккал/ч	860860	1040600	1225500
Номинальная потребляемая мощность при охлаждении		кВт	319	379	464
Номинальный ток при охлаждении		A	578	690	838
Максимальный пусковой ток		A	1398	1418	1556
Максимальный рабочий ток		A	1026	1046	1072
Источник питания			380 В, 3 фазы, 50 Гц
Испаритель	Тип		Кожухотрубный испаритель
	Расход	куб. м/ч	172	208	245
	Ном. диам. входа/выхода	Ном. диам.	150	200	200
	Перепад давления	кПа	73	70	68
	Макс. давление	МПа	1
Компрессор	Тип		Полугерметичный винтовой компрессор
	Регулирование		8 ступеней (12,5-100%)
	Режим пускателя		Y-△
Вентилятор	Расход воздуха	м³/ч	400000	400000	500000
	Кол-во	шт.	16	16	20
	Потребляемая мощность	кВт	34,4	34,4	45
Хладагент	Тип		R134a
	Количество систем		2
Габариты	Длина	мм	10372	10372	11700
	Ширина	мм	2250
	Высота	мм	2420
Гидравлический модуль (опция)	Встроенный гидравлический модуль		Водяной насос, расширительная емкость, фильтр, предохранительный клапан, манометр, дроссельный клапан и т. д.
	Тип водяного насоса		Одноцилиндровый сдвоенный центробежный насос (опция)
Вес нетто		кг	9200	9550	11800
Вес с нагрузкой		кг	9590	9980	12600
