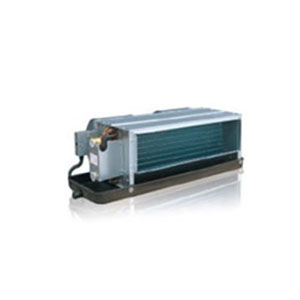

Канальные фанкойлы с пониженным уровнем шума TCRQ
Канальные средненапорные фанкойлы с пониженным уровнем шума TCRQ аналогичны канальным фанкойлам TCR и также предназначены для охлаждения или обогрева помещений.
Отличительные особенности — наличие бесколлекторного двигателя постоянного тока, снижающих шумы и вибрации звукоизоляционных материалов, которыми покрываются кожух и различные конструктивные элементы агрегата, высококачественных подшипников, вентиляторов с усовершенствованными лопастями и др.
Технические характеристики
| Модель | TCRQ200C | TCRQ300C | TCRQ400C | ||
| Производительность, Вт | охлаждение | высокая скорость | 2210 | 3200 | 4150 |
| средняя скорость | 1990 | 2782 | 3570 | ||
| низкая скорость | 1635 | 2304 | 2950 | ||
| обогрев | высокая скорость | 3500 | 5200 | 6500 | |
| Потребляемая мощность, Вт | 12 Па | высокая скорость | 16 | 17 | 24 |
| средняя скорость | 9 | 10 | 14 | ||
| низкая скорость | 5 | 6 | 8 | ||
| 30 Па | высокая скорость | 22 | 23 | 33 | |
| средняя скорость | 12 | 13 | 17 | ||
| низкая скорость | 7 | 8 | 9 | ||
| 50 Па | высокая скорость | 30 | 31 | 42 | |
| средняя скорость | 15 | 16 | 22 | ||
| низкая скорость | 8 | 9 | 11 | ||
| Расход воздуха, куб.м/ч | высокая скорость | 340 | 510 | 680 | |
| средняя скорость | 270 | 380 | 510 | ||
| низкая скорость | 190 | 255 | 340 | ||
| Уровень шума, дБ(А) | 12 Па | высокая скорость | 32 | 33 | 37 |
| средняя скорость | 24 | 25 | 29 | ||
| низкая скорость | 20 | 21 | 22 | ||
| 30 Па | высокая скорость | 37 | 38 | 40 | |
| средняя скорость | 29 | 30 | 32 | ||
| низкая скорость | 21 | 22 | 22 | ||
| 50 Па | высокая скорость | 40 | 41,5 | 43 | |
| средняя скорость | 33 | 34 | 36 | ||
| низкая скорость | 24 | 25 | 27 | ||
| Вентилятор | тип | Центробежный с загнутыми вперед лопатками | |||
| количество, шт. | 2 | 2 | 2 | ||
| Двигатель | тип | Бесколлекторный двигатель постоянного тока со встроенным AC/DC-преобразователем | |||
| класс изоляции | B | B | B | ||
| класс защиты | IP41 | IP41 | IP41 | ||
| источник питания | 220В 50Гц | 220В 50Гц | 220В 50Гц | ||
| количество, шт. | 1 | 1 | 1 | ||
| Теплообменник | тип | Бесшовные медные трубки и алюминиевые ребра сгидрофильным покрытием | |||
| максимальное рабочее давление, МПа | 1,6 | 1,6 | 1,6 | ||
| способ соединения | Rc 3/4 (коническая труба с внутренней резьбой) | ||||
| Расход воды, куб. м/ч | 0,58 | 0,60 | 0,71 | ||
| Гидравлическое сопротивление, кПа | 30 | 30 | 30 | ||
| Поддон для конденсата | способ соединения | R 3/4 (коническая труба с наружной резьбой) | |||
| Габариты устройства, мм | ширина | 890 | 890 | 890 | |
| глубина | 465 | 465 | 465 | ||
| высота | 242 | 242 | 242 | ||
| Вес нетто, кг | 15 | 15 | 15 | ||
| Модель | TCRQ500C | TCRQ600C | TCRQ700C | ||
| Производительность, Вт | охлаждение | высокая скорость | 5000 | 5950 | 6600 |
| средняя скорость | 4197 | 5200 | 5600 | ||
| низкая скорость | 3298 | 4200 | 4600 | ||
| обогрев | высокая скорость | 7870 | 9800 | 10900 | |
| Потребляемая мощность, Вт | 12 Па | высокая скорость | 34 | 47 | 47 |
| средняя скорость | 18 | 24 | 24 | ||
| низкая скорость | 10 | 13 | 13 | ||
| 30 Па | высокая скорость | 44 | 57 | 57 | |
| средняя скорость | 22 | 29 | 29 | ||
| низкая скорость | 12 | 14 | 15 | ||
| 50 Па | высокая скорость | 53 | 68 | 71 | |
| средняя скорость | 27 | 33 | 35 | ||
| низкая скорость | 13 | 16 | 17 | ||
| Расход воздуха, куб.м/ч | высокая скорость | 850 | 1020 | 1190 | |
| средняя скорость | 640 | 765 | 890 | ||
| низкая скорость | 425 | 510 | 695 | ||
| Уровень шума, дБ(А) | 12 Па | высокая скорость | 40 | 43 | 43 |
| средняя скорость | 30 | 35 | 35 | ||
| низкая скорость | 25 | 28 | 28 | ||
| 30 Па | высокая скорость | 43,5 | 45 | 45 | |
| средняя скорость | 34,5 | 36 | 36 | ||
| низкая скорость | 27 | 30 | 30 | ||
| 50 Па | высокая скорость | 45,5 | 47 | 47 | |
| средняя скорость | 37 | 39 | 39 | ||
| низкая скорость | 29 | 32 | 32 | ||
| Вентилятор | тип | Центробежный с загнутыми вперед лопатками | Центробежный с загнутыми вперед лопатками | ||
| количество, шт. | 2 | 2 | 3 | ||
| Двигатель | тип | Бесколлекторный двигатель постоянного тока со встроенным AC/DC-преобразователем | Бесколлекторный двигатель постоянного тока со встроенным AC/DC-преобразователем | ||
| класс изоляции | B | B | B | ||
| класс защиты | IP41 | IP41 | IP41 | ||
| источник питания | 220В 50Гц | 220В 50Гц | 220В 50Гц | ||
| количество, шт. | 1 | 1 | 2 | ||
| Теплообменник | тип | Бесшовные медные трубки и алюминиевые ребра сгидрофильным покрытием | Бесшовные медные трубки и алюминиевые ребра сгидрофильным покрытием | ||
| максимальное рабочее давление, МПа | 1,6 | 1,6 | 1,6 | ||
| способ соединения | Rc 3/4 (коническая труба с внутренней резьбой) | Rc 3/4 (коническая труба с внутренней резьбой) | |||
| Расход воды, куб. м/ч | 0,83 | 1,02 | 1,10 | ||
| Гидравлическое сопротивление, кПа | 30 | 40 | 40 | ||
| Поддон для конденсата | способ соединения | R 3/4 (коническая труба с наружной резьбой) | R 3/4 (коническая труба с наружной резьбой) | ||
| Габариты устройства, мм | ширина | 1050 | 1050 | 1430 | |
| глубина | 465 | 465 | 465 | ||
| высота | 242 | 242 | 242 | ||
| Вес нетто, кг | 17 | 17 | 24 | ||
| Модель | TCRQ800C | TCRQ1000C | TCRQ1200C | ||
| Производительность, Вт | охлаждение | высокая скорость | 8100 | 9100 | 11250 |
| средняя скорость | 6882 | 8200 | 9613 | ||
| низкая скорость | 5749 | 6700 | 7403 | ||
| обогрев | высокая скорость | 13570 | 14900 | 18800 | |
| Потребляемая мощность, Вт | 12 Па | высокая скорость | 54 | 72 | 99 |
| средняя скорость | 28 | 39 | 48 | ||
| низкая скорость | 15 | 22 | 24 | ||
| 30 Па | высокая скорость | 68 | 90 | 119 | |
| средняя скорость | 34 | 47 | 57 | ||
| низкая скорость | 18 | 25 | 27 | ||
| 50 Па | высокая скорость | 87 | 111 | 143 | |
| средняя скорость | 42 | 55 | 88 | ||
| низкая скорость | 20 | 28 | 38 | ||
| Расход воздуха, куб.м/ч | высокая скорость | 1360 | 1700 | 2040 | |
| средняя скорость | 1020 | 1275 | 1530 | ||
| низкая скорость | 680 | 850 | 1020 | ||
| Уровень шума, дБ(А) | 12 Па | высокая скорость | 43 | 45 | 47 |
| средняя скорость | 36 | 38 | 40 | ||
| низкая скорость | 28 | 28 | 30 | ||
| 30 Па | высокая скорость | 45,5 | 47 | 49 | |
| средняя скорость | 36,6 | 40 | 42 | ||
| низкая скорость | 30 | 30 | 32 | ||
| 50 Па | высокая скорость | 48 | 49 | 51 | |
| средняя скорость | 40 | 42 | 45 | ||
| низкая скорость | 32 | 32 | 36 | ||
| Вентилятор | тип | Центробежный с загнутыми вперед лопатками | |||
| количество, шт. | 3 | 4 | 4 | ||
| Двигатель | тип | Бесколлекторный двигатель постоянного тока со встроенным AC/DC-преобразователем | |||
| класс изоляции | B | B | B | ||
| класс защиты | IP41 | IP41 | IP41 | ||
| источник питания | 220В 50Гц | 220В 50Гц | 220В 50Гц | ||
| количество, шт. | 2 | 2 | 2 | ||
| Теплообменник | тип | Бесшовные медные трубки и алюминиевые ребра сгидрофильным покрытием | |||
| максимальное рабочее давление, МПа | 1,6 | 1,6 | 1,6 | ||
| способ соединения | Rc 3/4 (коническая труба с внутренней резьбой) | ||||
| Расход воды, куб. м/ч | 1,36 | 1,61 | 1,91 | ||
| Гидравлическое сопротивление, кПа | 40 | 40 | 40 | ||
| Поддон для конденсата | способ соединения | R 3/4 (коническая труба с наружной резьбой) | |||
| Габариты устройства, мм | ширина | 1430 | 1730 | 1730 | |
| глубина | 465 | 485 | 485 | ||
| высота | 242 | 262 | 262 | ||
| Вес нетто, кг | 24 | 32 | 32 | ||
