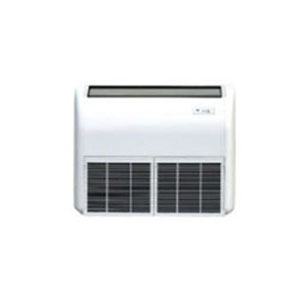

Напольно-потолочные фанкойлы — это, пожалуй, самые популярные после настенных кондиционеров агрегаты для создания комфортных условий в помещениях.
Как правило, они используются для охлаждения или обогрева офисов, жилых комнат, гостиничных апартаментов, актовых залов, пресс-центров и др., в которых довольно трудно либо с экономической или эстетической точки зрения нецелесообразно устанавливать канальные кондиционеры.
Конструкция агрегатов довольно проста и в целом практически не отличается от других подобных приборов. Охлажденный или нагретый воздух подается в помещение через декоративную решетку в панели устройства. Если оно размещено на полу (например, в непосредственной близости от стены), довольно мощная струя воздуха поднимается вертикально вверх, если в околопотолочном пространстве — выдувается горизонтально, вдоль потолка, как и при использовании канальных кондиционеров.
Технические характеристики
| Модель |
TC200D |
TC300D |
TC400D |
| Производительность, Вт |
охлаждение |
высокая скорость |
1970 |
2850 |
3600 |
| средняя скорость |
1675 |
2400 |
3060 |
| низкая скорость |
1380 |
1995 |
2520 |
| обогрев |
высокая скорость |
3200 |
4500 |
5600 |
| средняя скорость |
2680 |
3825 |
4760 |
| низкая скорость |
2200 |
3150 |
3920 |
| Расход воздуха, куб.м/ч |
высокая скорость |
350 |
520 |
680 |
| средняя скорость |
280 |
440 |
560 |
| низкая скорость |
230 |
350 |
410 |
| Уровень шума при работе на высокой скорости, дБ(А) |
37 |
39 |
41 |
| Вентилятор |
тип |
Центробежный с загнутыми вперед лопатками |
| количество, шт. |
2 |
2 |
2 |
| Потребляемая мощность, Вт |
37 |
52 |
62 |
| Источник питания |
220 В 50 Гц |
220 В 50 Гц |
220 В 50 Гц |
| Теплообменник |
тип |
Бесшовные медные трубки и алюминиевые ребра |
| максимальное рабочее давление, МПа |
1,6 |
1,6 |
1,6 |
| способ соединения |
Rc 3/4 (коническая труба с внутренней резьбой) |
| Дренажная труба |
наружный диаметр, мм |
25 |
25 |
25 |
| Расход воды, куб.м/ч |
0,34 |
0,49 |
0,62 |
| Гидравлическое сопротивление, кПа |
12 |
14 |
15 |
| Габариты устройства, мм |
ширина |
905 |
905 |
905 |
| глубина |
243 |
243 |
243 |
| высота |
673 |
673 |
673 |
| Вес нетто, кг |
25 |
25 |
25 |
| Модель |
TC500D |
TC600D |
TC800D |
| Производительность, Вт |
охлаждение |
высокая скорость |
4300 |
5400 |
6600 |
| средняя скорость |
3655 |
4590 |
5610 |
| низкая скорость |
3010 |
3780 |
4620 |
| обогрев |
высокая скорость |
6800 |
8600 |
10500 |
| средняя скорость |
5780 |
7310 |
8900 |
| низкая скорость |
4760 |
6020 |
7350 |
| Расход воздуха, куб.м/ч |
высокая скорость |
850 |
1030 |
1360 |
| средняя скорость |
700 |
870 |
1255 |
| низкая скорость |
570 |
740 |
1080 |
| Уровень шума при работе на высокой скорости, дБ(А) |
43 |
45 |
46 |
| Вентилятор |
тип |
Центробежный с загнутыми вперед лопатками |
Центробежный с загнутыми вперед лопатками |
| количество, шт. |
2 |
3 |
3 |
| Потребляемая мощность, Вт |
76 |
106 |
134 |
| Источник питания |
220 В 50 Гц |
220 В 50 Гц |
220 В 50 Гц |
| Теплообменник |
тип |
Бесшовные медные трубки и алюминиевые ребра |
Бесшовные медные трубки и алюминиевые ребра |
| максимальное рабочее давление, МПа |
1,6 |
1,6 |
1,6 |
| способ соединения |
Rc 3/4 (коническая труба с внутренней резьбой) |
Rc 3/4 (коническая труба с внутренней резьбой) |
| Дренажная труба |
наружный диаметр, мм |
25 |
25 |
25 |
| Расход воды, куб.м/ч |
0,74 |
0,89 |
1,12 |
| Гидравлическое сопротивление, кПа |
20 |
20 |
22 |
| Габариты устройства, мм |
ширина |
905 |
1288 |
1288 |
| глубина |
243 |
243 |
243 |
| высота |
673 |
673 |
673 |
| Вес нетто, кг |
25 |
40 |
40 |
| Модель |
TC1000D |
TC1200D |
TC1400D |
| Производительность, Вт |
охлаждение |
высокая скорость |
8400 |
9600 |
10500 |
| средняя скорость |
7140 |
8160 |
8900 |
| низкая скорость |
5880 |
6720 |
7350 |
| обогрев |
высокая скорость |
13500 |
15000 |
16800 |
| средняя скорость |
11500 |
12750 |
14280 |
| низкая скорость |
9450 |
10500 |
11760 |
| Расход воздуха, куб.м/ч |
высокая скорость |
1700 |
2040 |
2380 |
| средняя скорость |
1450 |
1830 |
2100 |
| низкая скорость |
1160 |
1500 |
1650 |
| Уровень шума при работе на высокой скорости, дБ(А) |
48 |
50 |
52 |
| Вентилятор |
тип |
Центробежный с загнутыми вперед лопатками |
| количество, шт. |
4 |
4 |
4 |
| Потребляемая мощность, Вт |
165 |
189 |
228 |
| Источник питания |
220 В 50 Гц |
220 В 50 Гц |
220 В 50 Гц |
| Теплообменник |
тип |
Бесшовные медные трубки и алюминиевые ребра |
| максимальное рабочее давление, МПа |
1,6 |
1,6 |
1,6 |
| способ соединения |
Rc 3/4 (коническая труба с внутренней резьбой) |
| Дренажная труба |
наружный диаметр, мм |
25 |
25 |
25 |
| Расход воды, куб.м/ч |
1,44 |
1,65 |
1,81 |
| Гидравлическое сопротивление, кПа |
24 |
26 |
29 |
| Габариты устройства, мм |
ширина |
1672 |
1672 |
1672 |
| глубина |
243 |
243 |
243 |
| высота |
673 |
673 |
673 |
| Вес нетто, кг |
45 |
45 |
45 |
| Модель |
TC200D |
TC300D |
TC400D |
TC500D |
TC600D |
TC800D |
TC1000D |
TC1200D |
TC1400D |
| Производительность, Вт |
охлаждение |
высокая скорость |
1970 |
2850 |
3600 |
4300 |
5400 |
6600 |
8400 |
9600 |
10500 |
| средняя скорость |
1675 |
2400 |
3060 |
3655 |
4590 |
5610 |
7140 |
8160 |
8900 |
| низкая скорость |
1380 |
1995 |
2520 |
3010 |
3780 |
4620 |
5880 |
6720 |
7350 |
| обогрев |
высокая скорость |
3200 |
4500 |
5600 |
6800 |
8600 |
10500 |
13500 |
15000 |
16800 |
| средняя скорость |
2680 |
3825 |
4760 |
5780 |
7310 |
8900 |
11500 |
12750 |
14280 |
| низкая скорость |
2200 |
3150 |
3920 |
4760 |
6020 |
7350 |
9450 |
10500 |
11760 |
| Расход воздуха, куб.м/ч |
высокая скорость |
350 |
520 |
680 |
850 |
1030 |
1360 |
1700 |
2040 |
2380 |
| средняя скорость |
280 |
440 |
560 |
700 |
870 |
1255 |
1450 |
1830 |
2100 |
| низкая скорость |
230 |
350 |
410 |
570 |
740 |
1080 |
1160 |
1500 |
1650 |
| Уровень шума при работе на высокой скорости, дБ(А) |
37 |
39 |
41 |
43 |
45 |
46 |
48 |
50 |
52 |
| Вентилятор |
тип |
Центробежный с загнутыми вперед лопатками |
Центробежный с загнутыми вперед лопатками |
| количество, шт. |
2 |
2 |
2 |
2 |
3 |
3 |
4 |
4 |
4 |
| Потребляемая мощность, Вт |
37 |
52 |
62 |
76 |
106 |
134 |
165 |
189 |
228 |
| Источник питания |
220 В 50 Гц |
220 В 50 Гц |
220 В 50 Гц |
220 В 50 Гц |
220 В 50 Гц |
220 В 50 Гц |
220 В 50 Гц |
220 В 50 Гц |
220 В 50 Гц |
| Теплообменник |
тип |
Бесшовные медные трубки и алюминиевые ребра |
Бесшовные медные трубки и алюминиевые ребра |
| максимальное рабочее давление, МПа |
1,6 |
1,6 |
1,6 |
1,6 |
1,6 |
1,6 |
1,6 |
1,6 |
1,6 |
| способ соединения |
Rc 3/4 (коническая труба с внутренней резьбой) |
Rc 3/4 (коническая труба с внутренней резьбой) |
| Дренажная труба |
наружный диаметр, мм |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
| Расход воды, куб.м/ч |
0,34 |
0,49 |
0,62 |
0,74 |
0,89 |
1,12 |
1,44 |
1,65 |
1,81 |
| Гидравлическое сопротивление, кПа |
12 |
14 |
15 |
20 |
20 |
22 |
24 |
26 |
29 |
| Габариты устройства, мм |
ширина |
905 |
905 |
905 |
905 |
1288 |
1288 |
1672 |
1672 |
1672 |
| глубина |
243 |
243 |
243 |
243 |
243 |
243 |
243 |
243 |
243 |
| высота |
673 |
673 |
673 |
673 |
673 |
673 |
673 |
673 |
673 |
| Вес нетто, кг |
25 |
25 |
25 |
25 |
40 |
40 |
45 |
45 |
45 |
