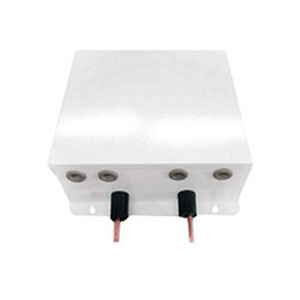

Модули управления AHU KIT TMDK
Электронные модули управления вентиляционными установками AHU KIT — это связующие элементы между наружными блоками мультизональных VRF-систем (инверторными компрессорно-конденсаторными блоками) и фреоновыми теплообменниками (испарителями) приточных или приточно-вытяжных установок.
Модули AHU KIT монтируются на жидкостной трубе и благодаря встроенной автоматике и электронному расширительному вентилю регулируют объем поступающего в вентустановку хладагента R410A. Тепловая нагрузка на нее автоматически определяется платой управления по разнице между температурой входящего воздуха и температурой, заданной пользователем с помощью проводного пульта управления.
Технические характеристики
| Модель | TMDK180 | TMDK280 | TMDK450 | TMDK900 | ||
| Источник питания | 220В50Гц | 220В50Гц | 220В50Гц | 220В50Гц | ||
| Производительность наружного блока VRF-системы, кВт | 8,0 | 20,0 | 33,5 | 45,0 | ||
| 10,0 | 22,4 | 40,0 | 50,0 | |||
| 12,5 | 25,0 | 56,0 | ||||
| 14,0 | 28,0 | 61,5 | ||||
| 16,0 | 67,0 | |||||
| 18,0 | 73,0 | |||||
| 78,5 | ||||||
| 85,0 | ||||||
| 90,0 | ||||||
| 95,0 | ||||||
| Допустимая производительность теплообменника вентиляционной установки (в зависимости от выходной мощности наружного блока VRF-системы), кВт | охлаждение | минимальная | 6,4—14,4 | 16,0—22,4 | 26,8—32,0 | 36,0—76,0 |
| максимальная | 8,8—19,8 | 22,0—30,8 | 36,9—44,0 | 49,5—104,5 | ||
| обогрев | минимальная | 7,2—16,0 | 17,9—24,6 | 30,0—41,3 | 40,0—84,8 | |
| максимальная | 9,9—22,0 | 25,2—34,7 | 36,0—49,5 | 55,0—116,6 | ||
| Рекомендуемый расход воздуха вентиляционной установки, куб. м/ч | 800—3000 | 3000—4500 | 4500—9000 | 9000—13000 | ||
| Хладагент | R410A | R410A | R410A | R410A | ||
| Диаметр жидкостной трубы, мм | 9,52 | 9,52 | 12,70 | 12,70/15,88 | ||
| Сечение кабеля, кв. мм | силового (при длине менее 50 м) | 4,0 | 4,0 | 4,0 | 4,0 | |
| сигнального (сигналы напряжением 0—5 В) | 0,75 | 0,75 | 0,75 | 0,75 | ||
| Габаритные размеры, мм | ширина | 375 | 375 | 375 | 375 | |
| глубина | 350 | 350 | 350 | 350 | ||
| высота | 150 | 150 | 150 | 150 | ||
| Вес нетто, кг | 4,5 | 4,5 | 4,5 | 4,5 | ||
