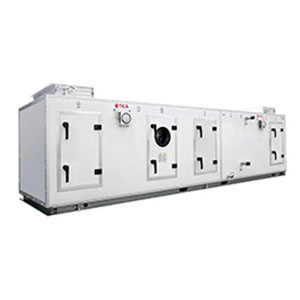

Секционные вентиляционные установки TAC/TMC/TBC

Заказать
Заказать

Модельный ряд включает 52 типоразмера секционных вентиляционных установок серий TAC (толщина каждой стенки корпуса составляет 25 мм), TMC (35 мм) и TBC (50 мм).

Производительность моделей варьируется от 1500 до 280000 куб.м/ч, что позволяет заказчику подобрать наиболее подходящий вариант для вентилирования своих объектов. Это касается не только расхода воздуха и скорости воздушного потока (от 2 до 3,5 м/с), но и сечения (до 6,5 м в длину и до 4,5 м в высоту) вентиляционной установки.

Технические возможности

  • В секционных вентиляционных установках используется запатентованная TICA технология лабиринтного уплотнения, снижающая объем утечки воздуха до 0,029%. Данное лабиринтное уплотнение образовано с помощью пазов и канавок, а также резиновых термовставок между ними, препятствующих не только утечке воздуха, но и образованию мостиков холода. Панели прикреплены к раме корпуса болтами и гайками, также снабженными резиновыми термовставками;
  • Каждая вентустановка имеет прочную и жесткую конструкцию: рама корпуса выполнена из алюминиевого профиля и снабжена внутренними ребрами жесткости, корпус характеризуется высокой устойчивостью к скручиванию;
  • Внешние и внутренние панели гладкие и легко очищаются от грязи и пыли. По желанию заказчика внутренние панели могут быть выполнены из оцинкованной или нержавеющей стали и покрыты коррозионно-стойкой порошковой краской. Уголки из листового алюминия полностью изолированы от влажного воздуха, что позволяет избежать образования ржавчины на них;
  • Каждая панель состоит из двух стенок и теплоизоляции между ними, в качестве теплоизоляционного материала применяется вспененный полиуретан плотностью 50 кг/куб.м;
  • На основании предусмотрено выравнивающее устройство, которое позволяет выровнять две смежные секции и обеспечить их бесшовное соединение;
  • Для подбора оборудования используется программное обеспечение, сертифицированное Американским институтом систем отопления, охлаждения и кондиционирования воздуха (AHRI) и Европейской ассоциацией производителей климатического оборудования (EUROVENT).

Технические характеристики

Типоразмер Количество модулей вентиляционной установки (указанное значение x 100 мм) Скорость воздушного потока, проходящего через теплообменник
высота ширина 2 м/с 2,2 м/с 2,5 м/с 2,8 м/с 3 м/с 3,5 м/с
1 6 7 1567 1762 1958 2193 2351 2742
2 6 8 1790 2014 2238 2506 2685 3133
3 6 9 2207 2783 2758 3089 3311 3862
4 6 10 2527 2843 3158 3537 3791 4422
5 7 10 2888 3249 3610 4043 4332 5054
6 7 11 3253 3660 4067 4555 4880 5693
7 8 10 3610 4061 4512 5053 5415 6318
8 8 11 4067 4575 5083 5964 6101 7117
9 8 12 4524 5089 5655 6334 6786 7917
10 8 13 4981 5604 6226 6974 7472 8717
11 8 14 5438 6118 6798 7614 8157 9517
12 10 12 5861 6616 7351 8234 6822 10292
13 10 13 6476 7285 8094 9066 9714 11333
14 10 15 7664 8622 9580 10730 11496 13412
15 10 16 8259 9291 10323 11562 12389 14453
16 11 15 8843 9949 11054 12381 13265 15475
17 11 16 9529 10720 11911 13341 14294 16676
18 11 17 10215 11492 12769 14301 15323 17876
19 12 17 10896 12258 13620 15254 16344 19068
20 12 18 11628 13081 14534 16279 17442 20349
21 13 17 12258 13790 15322 17161 18387 21452
22 13 18 13081 14716 16351 18313 19622 22892
23 13 19 13904 15642 17380 19465 20856 24332
24 14 19 14676 16511 18345 20547 22014 25683
25 14 20 15545 17488 19431 21763 23318 27204
26 15 19 16221 18249 20277 22710 24332 28387
27 15 21 18141 20409 22677 25398 27212 31747
28 16 21 19005 21381 23757 26607 28508 33259
29 16 22 20011 22513 25014 28016 30017 35019
30 16 24 22023 24776 27529 30832 33035 38540
31 19 22 24559 27629 30699 34383 36839 42978
32 19 23 25794 29018 32242 36111 38691 45140
33 19 25 28263 31795 35328 39568 42395 49460
34 20 25 29309 32973 36637 41033 43964 51291
35 20 26 30589 34413 38237 42825 45884 53531
36 21 26 32774 36871 40968 45884 49161 57355
37 22 27 33866 38099 42333 47412 50799 59266
38 23 26 36052 40558 45065 50473 54078 63091
39 22 30 39536 44478 49420 55351 59304 69188
40 25 28 42621 47949 53276 59670 63932 74587
41 25 31 47559 53504 59449 66582 71339 83226
42 25 34 52497 59059 62621 73495 78746 91870
43 28 34 59788 67261 74735 83703 89682 104629
44 28 38 67286 75697 84107 94200 100929 117751
45 29 40 72767 81863 90959 101874 109151 127342
46 31 41 79292 89204 99115 111009 118938 138761
47 32 45 89467 100650 111833 125253 134201 156567
48 35 46 101523 114213 126904 142432 152285 177665
49 37 50 117371 132042 146713 164319 176057 205399
50 38 55 136921 154037 171152 191690 205382 239612
51 43 58 165054 185685 206317 231075 247581  -
52 45 65 191575 215522 239469 268205 280000  -
Типоразмеры Количество модулей вентиляционной установки (указанное значение x 100 мм) Расход воздуха, куб. м/ч Свежий воздух
Тип нагревателя
1-рядный 2-рядный 3-рядный 4-рядный
высота ширина Общая теплопроизводительность, кВт
1 6 7 1958 12 18 23 26
2 6 8 2238 14 20 26 30
3 6 9 2758 17 25 32 37
4 6 10 3158 20 29 37 42
5 7 10 3610 23 33 42 48
6 7 11 4067 26 37 47 54
7 8 10 4512 28 41 52 60
8 8 11 5083 32 46 59 68
9 8 12 5655 36 52 65 75
10 8 13 6226 39 57 72 83
11 8 14 6798 43 62 79 91
12 10 12 7351 46 68 85 98
13 10 13 8094 51 74 94 108
14 10 15 9580 60 87 111 128
15 10 16 10323 65 94 120 138
16 11 15 11054 70 101 128 147
17 11 16 11911 75 109 138 159
18 11 17 12769 81 116 148 170
19 12 17 13620 86 124 158 182
20 12 18 14534 92 133 168 194
21 13 17 15322 97 140 177 204
22 13 18 16351 103 149 189 218
23 13 19 17380 110 158 201 232
24 14 19 18345 116 167 212 245
25 14 20 19431 123 177 225 259
26 15 19 20277 128 185 235 270
27 15 21 22677 143 207 263 302
28 16 21 23757 150 217 275 317
29 16 22 25014 158 228 290 334
30 16 24 27529 174 251 319 367
31 19 22 30699 194 280 355 409
32 19 23 32242 204 294 373 430
33 19 25 35328 223 322 409 471
34 20 25 36637 231 334 424 488
35 20 26 38237 241 349 443 510
36 21 26 40968 259 374 474 546
37 22 27 42333 268 389 497 562
38 23 26 45065 284 411 522 601
39 22 30 49420 313 454 581 656
40 25 28 53276 336 486 617 710
41 25 31 59449 375 542 688 793
42 25 34 62621 414 598 760 875
43 28 34 74735 472 682 865 996
44 28 38 84107 531 767 974 1121
45 29 40 90959 574 829 1053 1213
46 31 41 99115 626 904 1148 1322
47 32 45 111833 706 1020 1295 1491
48 35 46 126904 801 1157 1469 1692
49 37 50 146713 926 1338 1699 1956
50 38 55 171152 1080 1561 1982 2282
51 43 58 206317 1302 1881 2389 2751
52 45 65 239469 1512 2184 2773 3193
Типоразмеры Количество модулей вентиляционной установки (указанное значение x 100 мм) Расход воздуха, куб. м/ч Возвратный воздух
Тип нагревателя
1-рядный 2-рядный 3-рядный 4-рядный
высота ширина Общая теплопроизводительность, кВт
1 6 7 1958 9 14 19 21
2 6 8 2238 10 16 21 24
3 6 9 2758 12 20 26 30
4 6 10 3158 14 23 30 34
5 7 10 3610 16 26 34 39
6 7 11 4067 18 29 39 44
7 8 10 4512 20 32 43 49
8 8 11 5083 23 36 49 55
9 8 12 5655 25 41 54 62
10 8 13 6226 28 45 59 68
11 8 14 6798 30 49 65 74
12 10 12 7351 33 53 70 80
13 10 13 8094 36 58 77 88
14 10 15 9580 42 69 91 105
15 10 16 10323 46 74 99 113
16 11 15 11054 49 79 106 121
17 11 16 11911 53 85 114 130
18 11 17 12769 57 91 122 139
19 12 17 13620 60 98 130 149
20 12 18 14534 64 104 139 159
21 13 17 15322 68 110 146 167
22 13 18 16351 72 117 156 178
23 13 19 17380 77 124 166 190
24 14 19 18345 81 131 175 200
25 14 20 19431 86 139 186 212
26 15 19 20277 90 145 194 221
27 15 21 22677 100 162 217 247
28 16 21 23757 105 170 227 259
29 16 22 25014 111 179 239 273
30 16 24 27529 122 197 263 300
31 19 22 30699 136 220 293 335
32 19 23 32242 143 231 308 352
33 19 25 35328 157 253 337 386
34 20 25 36637 162 262 350 400
35 20 26 38237 169 274 365 417
36 21 26 40968 182 293 391 447
37 22 27 42333 184 303 399 454
38 23 26 45065 200 323 430 492
39 22 30 49420 215 353 466 530
40 25 28 53276 236 382 509 581
41 25 31 59449 263 426 568 649
42 25 34 62621 291 470 627 716
43 28 34 74735 331 535 714 816
44 28 38 84107 373 602 803 918
45 29 40 90959 403 652 869 993
46 31 41 99115 439 710 947 1082
47 32 45 111833 496 801 1068 1220
48 35 46 126904 562 909 1212 1385
49 37 50 146713 650 1051 1401 1601
50 38 55 171152 758 1226 1635 1868
51 43 58 206317 914 1478 1970 2251
52 45 65 239469 1061 1715 2287 2613
