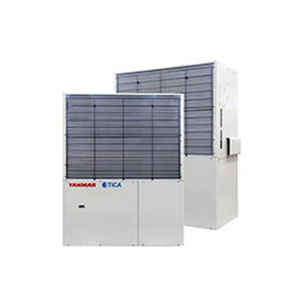

Газоприводная VRF-система CNCP

Заказать
Заказать

Газоприводные, или газовые VRF-системы (тепловые насосы) — это мультизональные системы кондиционирования с переменным расходом хладагента, в качестве основного источника энергии использующие природный газ (в том числе сжиженный), пропан, бутан.

От своих электроприводных аналогов (Electric Heat Pump, EHP) они отличаются главным образом конструкцией привода компрессора: как следует из названия, данные агрегаты оборудованы газовыми двигателями.

Область применения

  • Административные здания;
  • Бизнес-центры;
  • Многофункциональные комплексы;
  • Больницы;и поликлиники;
  • Гостиницы;
  • Учреждения культуры и спорта;
  • Объекты общественного питания;
  • Магазины шаговой доступности и др.

Технические характеристики

Модель CNCP450J CNCP560J CNCP710J CNCP850J
Источник питания 220 В 50 Гц 220 В 50 Гц 220 В 50 Гц 220 В 50 Гц
Производительность, кВт охлаждение 45 56 71 85
обогрев 50 63 80 95
обогрев при температуре окружающей среды 2°C по сухому термометру, 1°C по влажному термометру 53 67 84 95
обогрев при температуре окружающей среды -7°C по сухому термометру, -8°C по влажному термометру 53 67 78 95
Потребляемая мощность, кВт охлаждение 0,87 0,99 1,45 1,66
обогрев 0,77 0,92 1,36 1,51
Коэффициент мощности, % охлаждение 80 80 79 79
обогрев 81 80 79 79
Потребление природного газа (высшая теплотворная способность), кВт охлаждение 34,3 45,4 56,7 67,7
обогрев 32,5 43,1 56,2 66,3
Номинальный ток, А охлаждение 5,44 6,19 9,18 10,51
обогрев 4,75 5,75 8,61 9,56
Пусковой ток, А 20 22 27 27
Хладагент тип R410A R410A R410A R410A
объем загрузки, кг 11,8 11,8 11,8 11,8
Компрессор тип Открытый спиральный
количество, шт. 1 1 1 1
охлаждающее масло FVC68D FVC68D FVC68D FVC68D
Двигатель марка Yanmar 3GPH88 Yanmar 3GPH88 Yanmar 4GPH88 Yanmar 4GPH88
тип Газовый Газовый Газовый Газовый
количество, шт. 1 1 1 1
способ передачи мощности Поликлиновой ремень и электромагнитная муфта
Смазочное масло двигателя Yanmar для GHP
Охлаждающая жидкость двигателя марка Yanmar Yanmar Yanmar Yanmar
температура замерзания, C° -35 -35 -35 -35
мощность насоса для подачи охлаждающей жидкости, кВт 0,18 0,18 0,18 0,18
Вентилятор тип Осевой Осевой Осевой Осевой
количество, шт. 2 2 3 3
выходная мощность двигателей вентиляторов, Вт 370×2 370×2 370×3 370×3
Расход воздуха, куб. м/ч 360 380 520 570
Уровень шума, дБ(А) стандартный режим работы 57 58 61 62
тихий режим работы 54 54 57 59
Габариты устройства, мм ширина 1690 1690 2100 2100
глубина 800 800 800 800
высота 2170 2170 2170 2170
Вес, кг 870 880 1070 1070
Цвет панелей (число Манселла) Цвет слоновой кости Yanmar Warm Ivory (5Y7.5/1)
Подключение внутренних блоков коэффициент мощности, % 50—130 50—130 50—130 50—130
максимальное количество внутренних блоков, шт. 26 32 40 48
Соединительный трубопровод диаметр жидкостной трубы, мм 12,7 15,9 19,1 19,1
диаметр газовой трубы, мм 28,6 28,6 31,8 31,8
Длина трубопровода и максимальный перепад высот, м максимальная эквивалентная длина трубопровода 200 200 200 200
максимальная фактическая длина трубопровода 170 170 170 170
максимальная общая длина трубопровода 640 640 640 640
максимальная длина трубопровода после ответвления 90 90 90 90
максимальный перепад высот между наружным и внутренним блоками 50 50 50 50
максимальный перепад высот между внутренними блоками 15 15 15 15
Топливопровод диаметр трубы для подачи газа, мм R 3/4» R 3/4» R 3/4» R 3/4»
Воздухоотвод (слив) наружный диаметр, мм 60,5 60,5 60,5 60,5
внутренний диаметр, мм 15 15 15 15
