VRF-Системы (Комбинированые) TIMS-AXA

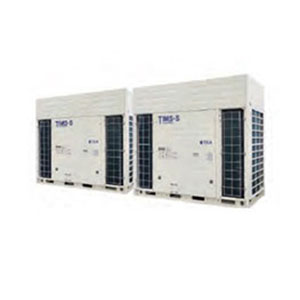

Выпускаемый TICA комбинированный внешний блок включает два модуля серии TIMS-AXA мощностью:
- 16—32 л.с.
- (45—90 кВт).
Такой агрегат (в зависимости от модели) способен с легкостью обслужить от 40 до 64 внутренних блоков.
Если требуется подсоединить меньшее количество приборов, целесообразнее приобрести индивидуальный наружный блок подходящей производительности. Когда количество обслуживаемых помещений, а следовательно, и установленных в них кондиционеров возрастет, тогда имеет смысл купить и подключить дополнительный модуль.
Преимущества
- Инверторные спиральные компрессоры постоянного тока;
- Четырехсторонний забор воздуха;
- EVI-технология;
- Охлаждение инвертора;
- Технология 180-градусной синусоидальной волны;
- DC-инверторные двигатели вентиляторов;
- Высокоэффективный теплообменник;
- Контур переохлаждения хладагента;
- Высокопроизводительный компрессор;
- Шестиступенчатая технология контроля и возврата масла;
- Эффективный обогрев и умное размораживание;
- Автоматическое регулирование объема хладагента;
- Бесперебойная работа;
- Многоступенчатая защита;
- Предельно тихая работа.
Технические характеристики
| Модель | TIMS340AXA | TIMS360AXA | TIMS380AXT | TIMS400AXA | ||
| Комбинированная модель | 18 + 16 | 18 + 18 | 18 + 20 (AXT) | 20 + 20 | ||
| Производи- тельность | Производи- тельность | л. с. | 34 | 36 | 38 | 40 |
| Охлаждение | кВт | 95 | 100 | 106 | 112 | |
| Обогрев | кВт | 106 | 112 | 119 | 126 | |
| Источник питания | В, фаза, Гц | 380 В, 3 фазы, 50 Гц | ||||
| EER | 3,49 | 3,47 | 3,38 | 3,29 | ||
| COP | 4,05 | 4,00 | 3,99 | 3,99 | ||
| Номинальная потребляемая мощность | Охлаждение | кВт | 27,20 | 28,80 | 31,20 | 34,00 |
| Обогрев | кВт | 26,20 | 28,00 | 29,60 | 31,60 | |
| Номинальный ток | Охлаждение | A | 58,80 | 61,00 | 65,70 | 70,40 |
| Обогрев | A | 51,40 | 53,00 | 61,40 | 69,80 | |
| Хладагент | Тип | R410A | ||||
| Объем загрузки | кг | 12 + 12 | 12 + 12 | 12 + 16 | 16 + 16 | |
| Компрессор | Тип, марка | Инверторный спиральный, производитель — Mitsubishi Electric | ||||
| Количество | шт. | 1 + 1 | 1 + 1 | 2 + 1 | 2 + 2 | |
| Двигатель вентилятора | Количество | шт. | 1 + 1 | 1 + 1 | 2 + 1 | 2 + 2 |
| Тип | Инверторный, постоянного тока | |||||
| Расход воздуха | куб. м/ч | 13980 + 13980 | 13980 + 25800 | 25800 + 25800 | ||
| Соединительный трубопровод | Диаметр жидкост- ного трубопровода | мм | 19,05 | 19,05 | ||
| Диаметр газовой трубы | мм | 34,92 | 38,10 | |||
| Уровень шума | дБ(А) | 48—66 | 50—67 | |||
| Габариты устройства | мм | (1240 + 1240) x 860 x 1710 | (1240 + 1500) x 860 x 1710 | (1500 + 1500) x 860 x 1710 | ||
| Габариты упаковки | мм | (1300 + 1300) x 950 x 1950 | (1585 + 1300) x 950 x 1950 | (1585 + 1585) x 950 x 1950 | ||
| Масса нетто | кг | 290 + 290 | 290 + 290 | 390 + 290 | 430 + 430 | |
| Масса брутто | кг | 300 + 300 | 300 + 300 | 400 + 300 | 440 + 440 | |
| Макс. количество подключаемых внутренних блоков | шт. | 42 | 44 | 46 | 48 | |
| Диапазон рабочих температур | Охлаждение | °С | -5…+54 | |||
| Обогрев | °С | -25…+26 | ||||
| Модель | TIMS420AXA | TIMS440AXA | TIMS460AXA | TIMS480AXA | ||
| Комбинированная модель | 22 + 20 | 24 + 20 | 24 + 22 | 24 + 24 | ||
| Производи- тельность | Производи- тельность | л. с. | 42 | 44 | 46 | 48 |
| Охлаждение | кВт | 117,5 | 123 | 128,5 | 134 | |
| Обогрев | кВт | 132 | 138 | 144 | 150 | |
| Источник питания | В, фаза, Гц | 380 В, 3 фазы, 50 Гц | ||||
| EER | 3,30 | 3,24 | 3,24 | 3,19 | ||
| COP | 3,93 | 3,85 | 3,81 | 3,75 | ||
| Номинальная потребляемая мощность | Охлаждение | кВт | 35,60 | 38,00 | 39,60 | 42,00 |
| Обогрев | кВт | 33,60 | 35,80 | 37,80 | 40,00 | |
| Номинальный ток | Охлаждение | A | 75,20 | 76,70 | 81,50 | 83,00 |
| Обогрев | A | 69,90 | 71,10 | 72,40 | 72,40 | |
| Хладагент | Тип | R410A | ||||
| Объем загрузки | кг | 16 + 16 | 16 + 16 | 16 + 16 | 16 + 16 | |
| Компрессор | Тип, марка | Инверторный спиральный, производитель — Mitsubishi Electric | ||||
| Количество | шт. | 2 + 2 | 2 + 2 | 2 + 2 | 2 + 2 | |
| Двигатель вентилятора | Количество | шт. | 2 + 2 | 2 + 2 | 2 + 2 | 2 + 2 |
| Тип | Инверторный, постоянного тока | |||||
| Расход воздуха | куб. м/ч | 25800 + 25800 | ||||
| Соединительный трубопровод | Диаметр жидкост- ного трубопровода | мм | 19,05 | |||
| Диаметр газовой трубы | мм | 38,10 | ||||
| Уровень шума | дБ(А) | 50—67 | ||||
| Габариты устройства | мм | (1500 + 1500) x 860 x 1710 | ||||
| Габариты упаковки | мм | (1585 + 1585) x 950 x 1950 | ||||
| Масса нетто | кг | 430 + 430 | 430 + 430 | 430 + 430 | 430 + 430 | |
| Масса брутто | кг | 440 + 440 | 440 + 440 | 440 + 440 | 440 + 440 | |
| Макс. количество подключаемых внутренних блоков | шт. | 50 | 52 | 54 | 56 | |
| Диапазон рабочих температур | Охлаждение | °С | -5…+54 | |||
| Обогрев | °С | -25…+26 | ||||
| Модель | TIMS500AXA | TIMS520AXA | TIMS540AXA | TIMS560AXA | |||
| Комбинированная модель | 28 + 22 | 30 + 22 | 32 + 22 | 28 + 28 | |||
| Производи- тельность | Производи- тельность | л. с. | 50 | 52 | 54 | 56 | |
| Охлаждение | кВт | 140 | 146,5 | 151,5 | 157 | ||
| Обогрев | кВт | 156,5 | 164 | 169 | 175 | ||
| Источник питания | В, фаза, Гц | 380 В, 3 фазы, 50 Гц | |||||
| EER | 3,30 | 3,28 | 3,27 | 3,30 | |||
| COP | 3,94 | 3,87 | 3,85 | 4,00 | |||
| Номинальная потребляемая мощность | Охлаждение | кВт | 42,40 | 44,70 | 46,30 | 47,60 | |
| Обогрев | кВт | 39,70 | 42,40 | 43,90 | 43,80 | ||
| Номинальный ток | Охлаждение | A | 88,33 | 92,23 | 95,26 | 96,66 | |
| Обогрев | A | 81,24 | 84,24 | 88,44 | 92,48 | ||
| Хладагент | Тип | R410A | |||||
| Объем загрузки | кг | 16 + 22 | 16 + 22 | 16 + 22 | 22 + 22 | ||
| Компрессор | Тип, марка | Инверторный спиральный, производитель — Mitsubishi Electric | |||||
| Количество | шт. | 2 + 2 | 2 + 2 | 2 + 2 | 2 + 2 | ||
| Двигатель вентилятора | Количество | шт. | 2 + 2 | 2 + 2 | 2 + 2 | 2 + 2 | |
| Тип | Инверторный, постоянного тока | ||||||
| Расход воздуха | куб. м/ч | 25800 + 27000 | 27000 + 27000 | ||||
| Соединительный трубопровод | Диаметр жидкост- ного трубопровода | мм | 19,05 | ||||
| Диаметр газовой трубы | мм | 41,30 | |||||
| Уровень шума | дБ(А) | 50—67 | 50—68 | ||||
| Габариты устройства | мм | (1500 + 1900) x 860 x 1710 | (1900 + 1900) x 860 x 1710 | ||||
| Габариты упаковки | мм | (1585 + 1985) x 950 x 1950 | (1985 + 1985) x 950 x 1950 | ||||
| Масса нетто | кг | 488 + 430 | 488 + 430 | 488 + 430 | 488 + 488 | ||
| Масса брутто | кг | 498 + 440 | 498 + 440 | 498 + 440 | 498 + 498 | ||
| Макс. количество подключаемых внутренних блоков | шт. | 58 | 60 | 62 | 64 | ||
| Диапазон рабочих температур | Охлаждение | °С | -5…+54 | ||||
| Обогрев | °С | -25…+26 | |||||
| Модель | TIMS580AXA | TIMS600AXA | TIMS620AXA | TIMS640AXA | |||
| Комбинированная модель | 30 + 28 | 30 + 30 | 32 + 30 | 32 + 32 | |||
| Производи- тельность | Производи- тельность | л. с. | 58 | 60 | 62 | 64 | |
| Охлаждение | кВт | 163,5 | 170 | 175 | 180 | ||
| Обогрев | кВт | 182,5 | 190 | 195 | 200 | ||
| Источник питания | В, фаза, Гц | 380 В, 3 фазы, 50 Гц | |||||
| EER | 3,28 | 3,26 | 3,26 | 3,25 | |||
| COP | 3,92 | 3,87 | 3,85 | 3,83 | |||
| Номинальная потребляемая мощность | Охлаждение | кВт | 49,80 | 52,10 | 53,70 | 55,30 | |
| Обогрев | кВт | 46,50 | 49,10 | 50,60 | 52,20 | ||
| Номинальный ток | Охлаждение | A | 100,56 | 104,46 | 107,49 | 110,52 | |
| Обогрев | A | 95,48 | 98,48 | 102,68 | 106,88 | ||
| Хладагент | Тип | R410A | |||||
| Объем загрузки | кг | 22 + 22 | 22 + 22 | 22 + 22 | 22 + 22 | ||
| Компрессор | Тип, марка | Инверторный спиральный, производитель — Mitsubishi Electric | |||||
| Количество | шт. | 2 + 2 | 2 + 2 | 2 + 2 | 2 + 2 | ||
| Двигатель вентилятора | Количество | шт. | 2 + 2 | 2 + 2 | 2 + 2 | 2 + 2 | |
| Тип | Инверторный, постоянного тока | ||||||
| Расход воздуха | куб. м/ч | 27000 + 27000 | |||||
| Соединительный трубопровод | Диаметр жидкост- ного трубопровода | мм | 19,05 | ||||
| Диаметр газовой трубы | мм | 41,30 | |||||
| Уровень шума | дБ(А) | 50—68 | |||||
| Габариты устройства | мм | (1900 + 1900) x 860 x 1710 | |||||
| Габариты упаковки | мм | (1985 + 1985) x 950 x 1950 | |||||
| Масса нетто | кг | 488 + 488 | 488 + 488 | 488 + 488 | 488 + 488 | ||
| Масса брутто | кг | 498 + 498 | 498 + 498 | 498 + 498 | 498 + 498 | ||
| Макс. количество подключаемых внутренних блоков | шт. | 64 | 64 | 64 | 64 | ||
| Диапазон рабочих температур | Охлаждение | °С | -5…+54 | ||||
| Обогрев | °С | -25…+26 | |||||
Примечание:
1. Условия тестирования в режиме охлаждения: температура воздуха в помещении — 27 °C по сухому термометру, 19 °C по влажному термометру, температура наружного воздуха — 35 °C по сухому термометру.
2. Условия тестирования в режиме обогрева: температура воздуха в помещении — 20 °C по сухому термометру, 15 °C по влажному термометру, температура наружного воздуха — 7 °C по сухому термометру.
3. Уровень шума измерен на высоте 1,3 м и на расстоянии 1 м от блока. Как правило, во время эксплуатации данный показатель может быть немного выше либо ниже (при работе в сверхтихом режиме) указанного в таблице значения из-за условий окружающей среды.
4. Плавкий предохранитель или защитный автомат необходимо подбирать с учетом показателей MFA, а электропроводку — с учетом показателей MCA.
5. Ввиду постоянной работы над улучшением качества и производительности приборов приведенные в таблицах показатели могут быть изменены без предварительного уведомления пользователей.
