VRF-Системы TIMS-AXA

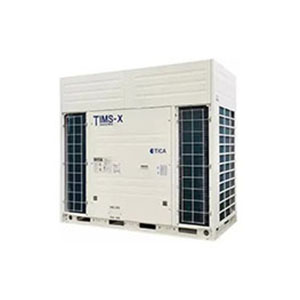

VRF-системы TIMS-AXA.
Производительность в режиме охлаждения варьируется от 25 до 90 кВт, обогрева — от 27 до 100 кВт.
Такой мощности достаточно для обслуживания 14—40 внутренних блоков.
Менее производительные устройства (до 70 кВт) этой серии используют трехсторонний забор воздуха, старшие модели — четырехсторонний.
Преимущества
- Инверторные спиральные компрессоры постоянного тока;
- Четырехсторонний забор воздуха;
- EVI-технология;
- Охлаждение инвертора;
- Технология 180-градусной синусоидальной волны;
- DC-инверторные двигатели вентиляторов;
- Высокоэффективный теплообменник;
- Контур переохлаждения хладагента;
- Высокопроизводительный компрессор;
- Шестиступенчатая технология контроля и возврата масла;
- Эффективный обогрев и умное размораживание;
- Автоматическое регулирование объема хладагента;
- Бесперебойная работа;
- Многоступенчатая защита;
- Предельно тихая работа.
Технические характеристики
| Модель | TIMS080AXA | TIMS100AXA | TIMS120AXA | ||
| Комбинированная модель | — | — | — | ||
| Производи- тельность | Производи- тельность | л. с. | 8 | 10 | 12 |
| Охлаждение | кВт | 25 | 28 | 33,5 | |
| Обогрев | кВт | 27 | 31,5 | 37,5 | |
| Источник питания | В, фаза, Гц | 380 В, 3 фазы, 50 Гц | |||
| EER | 4,33 | 4,03 | 3,85 | ||
| COP | 4,99 | 4,77 | 4,52 | ||
| Номинальная потребляемая мощность | Охлаждение | кВт | 5,78 | 6,94 | 8,70 |
| Обогрев | кВт | 5,41 | 6,60 | 8,30 | |
| Номинальный ток | Охлаждение | A | 12,50 | 13,40 | 16,40 |
| Обогрев | A | 13,60 | 13,90 | 16,70 | |
| Хладагент | Тип | R410A | |||
| Объем загрузки | кг | 8 | 8 | 10 | |
| Компрессор | Тип, марка | Инверторный спиральный, производитель — Mitsubishi Electric | |||
| Количество | шт. | 1 | 1 | 1 | |
| Двигатель вентилятора | Количество | шт. | 1 | 1 | 1 |
| Тип | Инверторный, постоянного тока | ||||
| Расход воздуха | куб. м/ч | 12000 | |||
| Соединительный трубопровод | Диаметр жидкост- ного трубопровода | мм | 9,52 | 12,70 | |
| Диаметр газовой трубы | мм | 22,23 | 25,40 | ||
| Уровень шума | дБ(А) | 45—57 | |||
| Габариты устройства | мм | 930 x 860 x 1710 | |||
| Габариты упаковки | мм | 1020 x 950 x 1950 | |||
| Масса нетто | кг | 225 | 225 | 225 | |
| Масса брутто | кг | 235 | 235 | 235 | |
| Макс. количество подключаемых внутренних блоков | шт. | 14 | 16 | 19 | |
| Диапазон рабочих температур | Охлаждение | °С | -5…+54 | ||
| Обогрев | °С | -25…+26 | |||
| Модель | TIMS140AXA | TIMS160AXA | TIMS180AXA | ||
| Комбинированная модель | — | — | — | ||
| Производи- тельность | Производи- тельность | л. с. | 14 | 16 | 18 |
| Охлаждение | кВт | 40 | 45 | 50 | |
| Обогрев | кВт | 45 | 50 | 56 | |
| Источник питания | В, фаза, Гц | 380 В, 3 фазы, 50 Гц | |||
| EER | 3,67 | 3,52 | 3,47 | ||
| COP | 4,34 | 4,10 | 4,00 | ||
| Номинальная потребляемая мощность | Охлаждение | кВт | 10,90 | 12,80 | 14,40 |
| Обогрев | кВт | 10,38 | 12,20 | 14,00 | |
| Номинальный ток | Охлаждение | A | 23,90 | 28,30 | 30,50 |
| Обогрев | A | 20,90 | 24,90 | 26,50 | |
| Хладагент | Тип | R410A | |||
| Объем загрузки | кг | 12 | 12 | 12 | |
| Компрессор | Тип, марка | Инверторный спиральный, производитель — Mitsubishi Electric | |||
| Количество | шт. | 1 | 1 | 1 | |
| Двигатель вентилятора | Количество | шт. | 1 | 1 | 1 |
| Тип | Инверторный, постоянного тока | ||||
| Расход воздуха | куб. м/ч | 13980 | |||
| Соединительный трубопровод | Диаметр жидкост- ного трубопровода | мм | 12,70 | ||
| Диаметр газовой трубы | мм | 28,58 | |||
| Уровень шума | дБ(А) | 45—64 | |||
| Габариты устройства | мм | 1240 x 860 x 1710 | |||
| Габариты упаковки | мм | 1300 x 950 x 1950 | |||
| Масса нетто | кг | 290 | 290 | 290 | |
| Масса брутто | кг | 300 | 300 | 300 | |
| Макс. количество подключаемых внутренних блоков | шт. | 22 | 23 | 31 | |
| Диапазон рабочих температур | Охлаждение | °С | -5…+54 | ||
| Обогрев | °С | -25…+26 | |||
| Модель | TIMS200AXA | TIMS220AXA | TIMS240AXA | ||
| Комбинированная модель | — | — | — | ||
| Производи- тельность | Производи- тельность | л. с. | 20 | 22 | 24 |
| Охлаждение | кВт | 56 | 61,5 | 67 | |
| Обогрев | кВт | 63 | 69 | 75 | |
| Источник питания | В, фаза, Гц | 380 В, 3 фазы, 50 Гц | |||
| EER | 3,29 | 3,31 | 3,19 | ||
| COP | 3,99 | 3,88 | 3,75 | ||
| Номинальная потребляемая мощность | Охлаждение | кВт | 17,00 | 18,60 | 21,00 |
| Обогрев | кВт | 15,80 | 17,80 | 20,00 | |
| Номинальный ток | Охлаждение | A | 35,20 | 40,00 | 41,50 |
| Обогрев | A | 34,90 | 35,00 | 36,20 | |
| Хладагент | Тип | R410A | |||
| Объем загрузки | кг | 16 | 16 | 16 | |
| Компрессор | Тип, марка | Инверторный спиральный, производитель — Mitsubishi Electric | |||
| Количество | шт. | 2 | 2 | 2 | |
| Двигатель вентилятора | Количество | шт. | 2 | 2 | 2 |
| Тип | Инверторный, постоянного тока | ||||
| Расход воздуха | куб. м/ч | 25800 | |||
| Соединительный трубопровод | Диаметр жидкост- ного трубопровода | мм | 15,88 | ||
| Диаметр газовой трубы | мм | 28,58 | |||
| Уровень шума | дБ(А) | 48—64 | |||
| Габариты устройства | мм | 1500 x 860 x 1710 | |||
| Габариты упаковки | мм | 1585 x 950 x 1950 | |||
| Масса нетто | кг | 430 | 430 | 430 | |
| Масса брутто | кг | 440 | 440 | 440 | |
| Макс. количество подключаемых внутренних блоков | шт. | 33 | 34 | 35 | |
| Диапазон рабочих температур | Охлаждение | °С | -5…+54 | ||
| Обогрев | °С | -25…+26 | |||
| Модель | TIMS260AXA | TIMS280AXA | TIMS300AXA | TIMS320AXA | ||
| Комбинированная модель | — | — | — | — | ||
| Производи- тельность | Производи- тельность | л. с. | 26 | 28 | 30 | 32 |
| Охлаждение | кВт | 73 | 78,5 | 85 | 90 | |
| Обогрев | кВт | 81,5 | 87,5 | 95 | 100 | |
| Источник питания | В, фаза, Гц | 380 В, 3 фазы, 50 Гц | ||||
| EER | 3,34 | 3,30 | 3,26 | 3,25 | ||
| COP | 4,04 | 3,99 | 3,87 | 3,83 | ||
| Номинальная потребляемая мощность | Охлаждение | кВт | 21,85 | 23,78 | 26,05 | 27,65 |
| Обогрев | кВт | 20,15 | 21,92 | 24,55 | 26,08 | |
| Номинальный ток | Охлаждение | A | 45,00 | 48,33 | 52,23 | 55,26 |
| Обогрев | A | 41,50 | 46,24 | 49,24 | 53,44 | |
| Хладагент | Тип | R410A | ||||
| Объем загрузки | кг | 18 | 22 | 22 | 22 | |
| Компрессор | Тип, марка | Инверторный спиральный, производитель — Mitsubishi Electric | ||||
| Количество | шт. | 2 | 2 | 2 | 2 | |
| Двигатель вентилятора | Количество | шт. | 2 | 2 | 2 | 2 |
| Тип | Инверторный, постоянного тока | |||||
| Расход воздуха | куб. м/ч | 27000 | ||||
| Соединительный трубопровод | Диаметр жидкост- ного трубопровода | мм | 19,05 | |||
| Диаметр газовой трубы | мм | 31,75 | ||||
| Уровень шума | дБ(А) | 49—56 | ||||
| Габариты устройства | мм | 1900 x 860 x 1710 | ||||
| Габариты упаковки | мм | 1985 x 950 x 1950 | ||||
| Масса нетто | кг | 450 | 488 | 488 | 488 | |
| Масса брутто | кг | 460 | 498 | 498 | 498 | |
| Макс. количество подключаемых внутренних блоков | шт. | 35 | 36 | 38 | 40 | |
| Диапазон рабочих температур | Охлаждение | °С | -5…+54 | |||
| Обогрев | °С | -25…+26 | ||||
Примечание:
1. Условия тестирования в режиме охлаждения: температура воздуха в помещении — 27 °C по сухому термометру, 19 °C по влажному термометру, температура наружного воздуха — 35 °C по сухому термометру.
2. Условия тестирования в режиме обогрева: температура воздуха в помещении — 20 °C по сухому термометру, 15 °C по влажному термометру, температура наружного воздуха — 7 °C по сухому термометру.
3. Уровень шума измерен на высоте 1,3 м и на расстоянии 1 м от блока. Как правило, во время эксплуатации данный показатель может быть немного выше либо ниже (при работе в сверхтихом режиме) указанного в таблице значения из-за условий окружающей среды.
4. Плавкий предохранитель или защитный автомат необходимо подбирать с учетом показателей MFA, а электропроводку — с учетом показателей MCA.
5. Ввиду постоянной работы над улучшением качества и производительности приборов приведенные в таблицах показатели могут быть изменены без предварительного уведомления пользователей.
