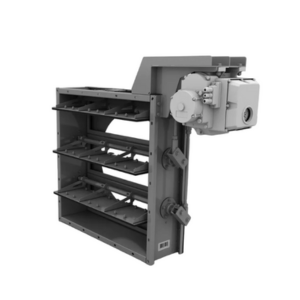

Герметичный вентиляционный клапан ГЕК

Клапаны серии ГЕК разработаны для герметичного перекрытия воздуховодов вентиляционных систем. Их основная задача — обеспечить полную изоляцию помещений, предотвращая проникновение наружного воздуха или разделяя смежные пространства между собой.

Конструкция устройств рассчитана на устойчивую работу при статическом давлении в системе до 10 000 Па.

Исполнения

Производитель предлагает два варианта исполнения клапанов, адаптированных для различных условий эксплуатации:

• Общепромышленное (Н);
• Коррозионностойкое (К).

Конструкция и материалы

Конструктивная основа клапана включает корпус прямоугольного сечения, лопатку и систему рычагов. Устройство производится в канальном исполнении. Для общепромышленного варианта (Н) используется толстолистовая углеродистая сталь с защитным покрытием серого цвета (стандарт RAL 7035), а для коррозионностойкого (К) — нержавеющая сталь. По требованию заказчика возможна комплектация переходными элементами для соединения с воздуховодами круглого сечения.

Приводы и системы управления

Базовое оснащение клапанов включает реверсивные электроприводы МЭО, рассчитанные на напряжение 220 В и 380 В, которые оснащены двумя вспомогательными переключателями. Также доступна комплектация ручным червячным механизмом для управления. По специальному запросу возможна установка электроприводов или пневмоприводов иных производителей.

Основные технические характеристики

Клапаны ГЕК обладают следующими ключевыми параметрами:

• Тип: отсечной канальный клапан;
• Рабочее давление: до 10000 Па;
• Скорость потока рабочей среды: до 20 м/с;
• Привод: электромеханический;
• Класс герметичности: 4 класс "Bubble Tight";
• Допустимая пространственная ориентация: произвольная;
• Климатическое исполнение: У2 по ГОСТ 15150-69.
