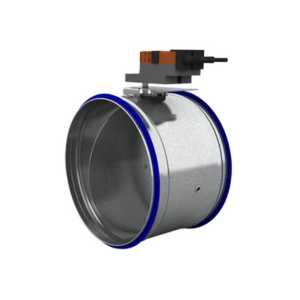

Клапан балансировочный КЛАБ

Клапаны балансировочные серии КЛАБ предназначены для применения в системах вентиляции и кондиционирования воздуха.

Они обеспечивают точную настройку и стабильное поддержание заданных расходных параметров воздуха в отдельных помещениях или на различных участках вентиляционной сети.

Их применение становится необходимым в случаях, когда достижение равномерного воздухораспределения невозможно исключительно за счет подбора сечений воздуховодов.

Варианты исполнения

Производитель предлагает два типа исполнения клапанов, адаптированных для разных условий работы:

• Общепромышленное (Н);
• Коррозионностойкое (К).

Типы клапанов по назначению

В зависимости от решаемых задач клапаны КЛАБ выпускаются в двух модификациях:

• Тип 0 (регулирующий): комплектуется номограммой для определения расхода воздуха в зависимости от перепада давления и угла поворота привода. Уплотнение лопатки по корпусу не предусмотрено;
• Тип 1 (отсечной): не имеет номограммы, но оснащен уплотнением лопатки по корпусу для обеспечения герметичного перекрытия воздушного потока.

Конструкция и материалы

Клапаны изготавливаются круглого сечения. Конструкция включает корпус и одну поворотную лопатку. Для общепромышленного исполнения (Н) применяется оцинкованная сталь, для коррозионностойкого (К) — нержавеющая сталь.

Исполнительные механизмы

Стандартная комплектация предполагает использование ручного привода в виде рукоятки с фиксацией в заданном положении. На корпусе нанесена маркировка угла открытия для удобства визуальной регулировки. Для объектов с ограниченным доступом предусмотрена установка электроприводов плавного регулирования с функцией дистанционного управления.

Технические характеристики

Клапаны КЛАБ обладают следующими эксплуатационными параметрами:

• Тип: балансировочный ниппельный клапан;
• Рабочее давление: до 1000 Па;
• Скорость воздушного потока: до 12 м/с;
• Исполнительный механизм: рукоятка или электропривод;
• Допустимая пространственная ориентация: произвольная;
• Климатическое исполнение: УХЛ2 по ГОСТ 15150-69;
• Класс герметичности: для типа 0 не нормируется, для типа 1 соответствует классу 1.
