Клапан обратный сейсмостойкий НЕРПА-КО

В каталоге представлены воздушные сейсмостойкие клапаны обратного типа. Оборудование отличается высокой эффективностью, надежной и долговечной работой в течение всего срока эксплуатации.

Клапаны высокой плотности НЕРПА-КО предназначены для автоматического перекрытия воздушного канала в случае, когда вентиляционное оборудование (вентилятор) отключен.

Благодаря гравитационному типу действия такое оборудование подходит для эксплуатации в системах вентиляции с высоким рабочим давлением. При этом допустимы значительные перепады давления. Клапан НЕРПА-КО используется для герметизации внутреннего объема системы вентиляции.

Клапаны специального назначения имеют различное исполнение в зависимости от условий эксплуатации: общепромышленные, устойчивые к коррозии, взрывозащищенные, коррозионностойкие + взрывозащищенные.

Особенности клапанов НЕРПА-КО

Производитель предлагает клапаны обратные сейсмостойкие НЕРПА-КО разного сечения:

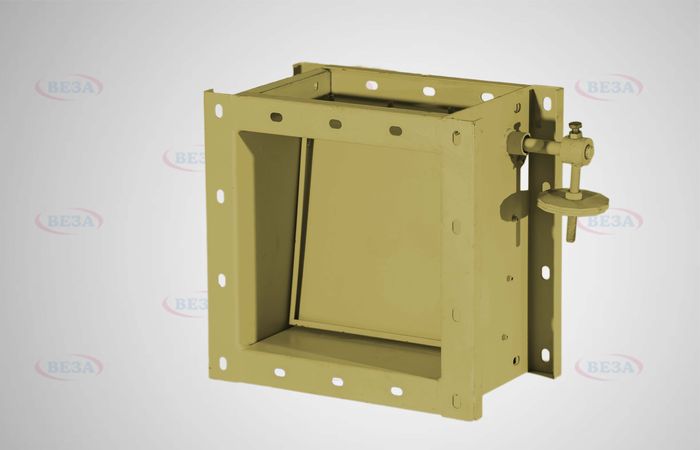

• Прямоугольные клапаны имеют корпуса четырехстеночные, изготовленные из высокопрочной и устойчивой к появлению коррозии нержавеющей стали. В производстве может быть использована низколегированная толстолистовая сталь.

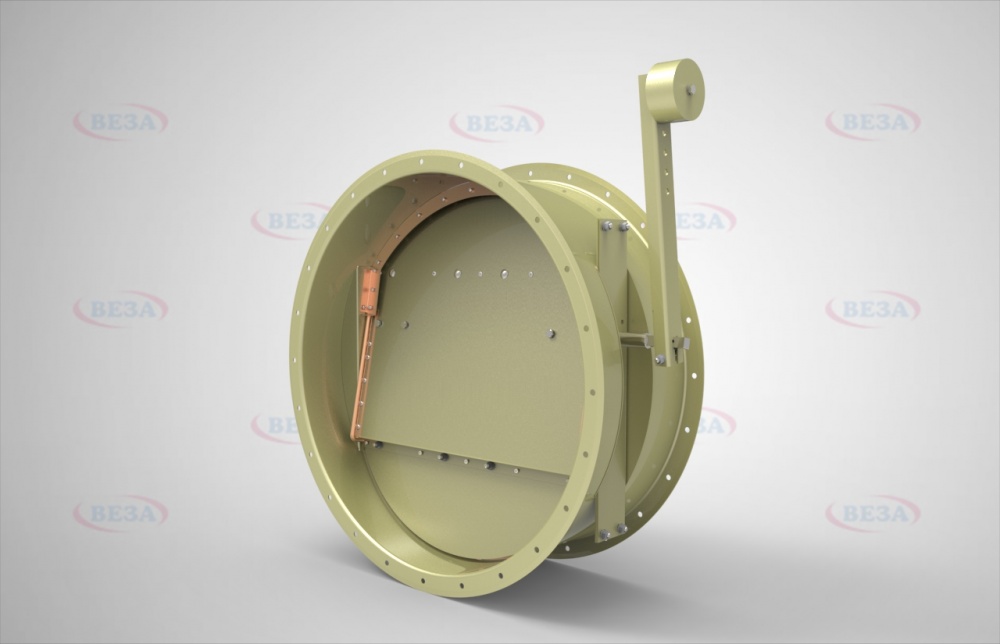

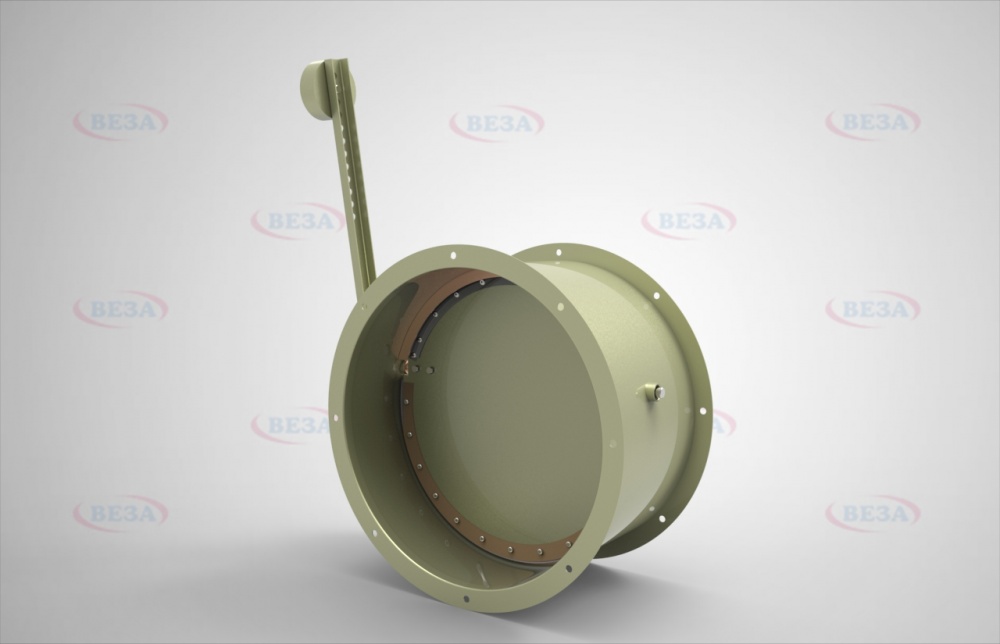

• Круглые клапаны отличаются повышенной жесткостью корпуса, изготовленного из нержавейки или низколегированной стали. По торцам такого корпуса предусмотрено специальное амортизирующее уплотнение.

В клапанах НЕРПА-КО есть подшипниковые узлы (самоустанавливающиеся подшипники качения), которые защищают оси створок от деформации.

Преимущества клапанов НЕРПА-КО

• высокая прочность конструкции;
• универсальность применения (клапаны устанавливают на зданиях / сооружениях различного назначения);
• сохранение работоспособности вне зависимости от пространственной ориентации клапана;
• привлекательная стоимость.

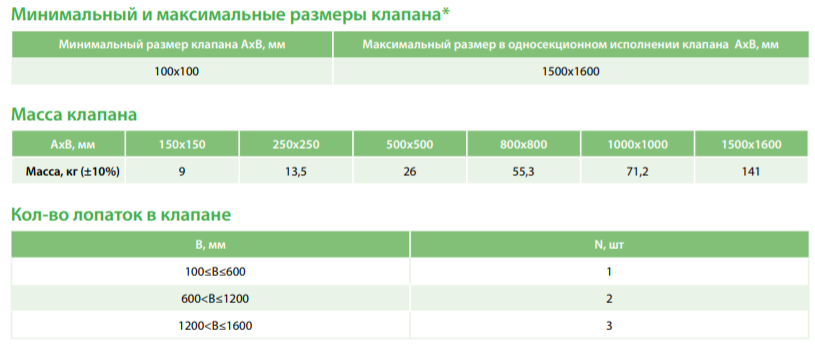

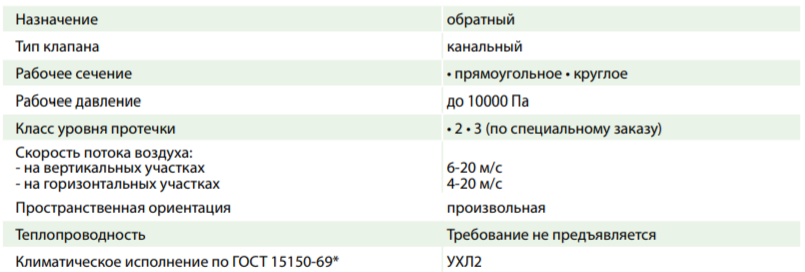

Технические характеристики клапанов НЕРПА-КО

* По специальному заказу возможно изготовление клапанов с другими климатическими исполнениями.

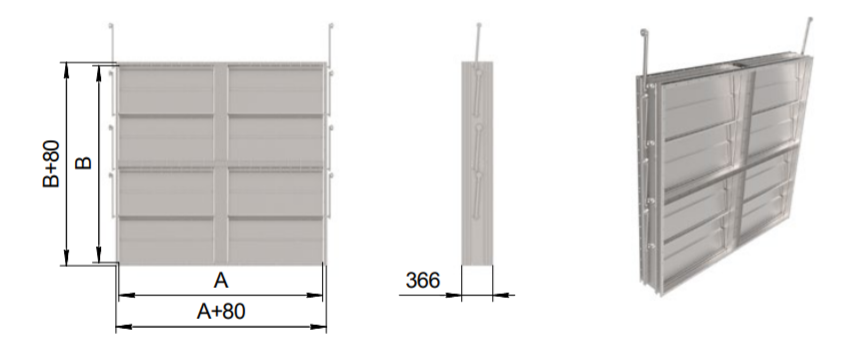

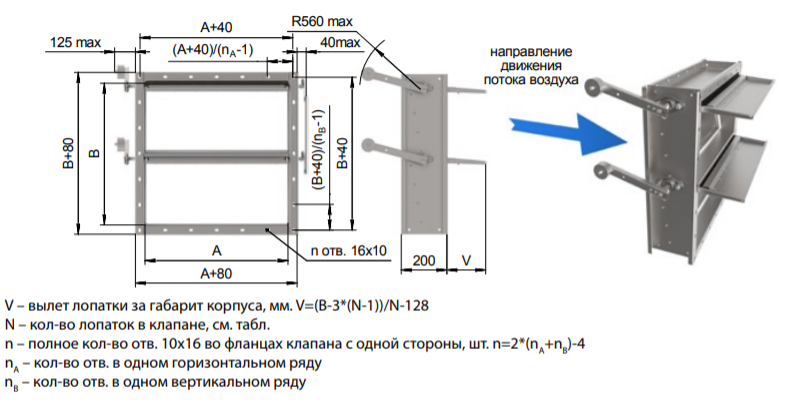

Габаритные размеры клапанов НЕРПА-КО прямоугольного сечения

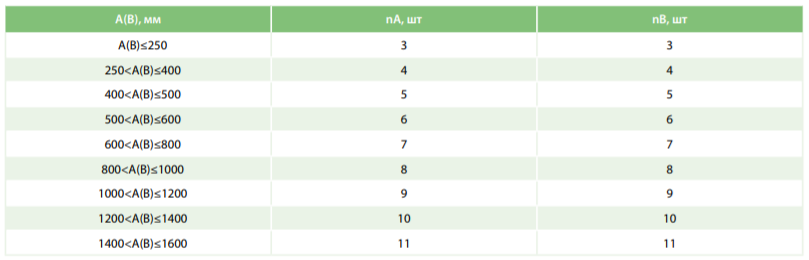

Количество отверстий во фланцах клапана**

* Возможно кассетное изготовление клапанов.

** Отверстия в углах клапана учтены одновременно в обоих рядах

---

Кассетное исполнение клапана НЕРПА-КО (прямоугольные)

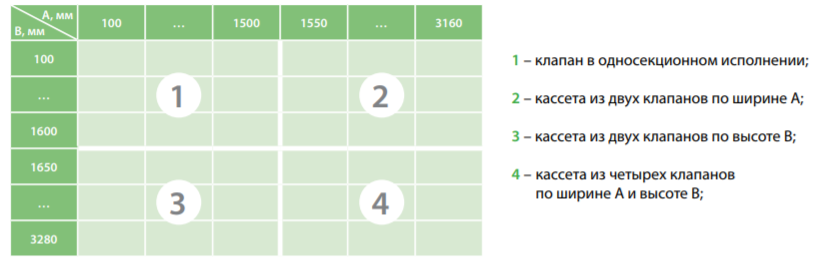

В случае, когда размер клапана попадает в зоны 2, 3, 4 (см. таблицу ниже), клапан будет изготовлен в кассетном исполнении.

Например,

• при заказе клапана размером 2500х1200 мм будет изготовлено два клапана размером 1170х1200 мм (2500/2-80);
• при заказе клапана размером 1500х2200 мм будет изготовлено два клапана размером 1500х1060 мм (2200/2-40);
• при заказе клапана размером 2700х2500 мм будет изготовлено четыре клапана размером 1270х1210 мм (2700/2-80x2500/2-40) и соединены между собой.

Такие клапаны дополнительно оснащается двумя несущими рамами и поступают к заказчику в полностью собранном виде, кроме случаев, когда размеры клапана превышают максимально допустимые размеры для транспортировки.

Габаритные размеры клапанов НЕРПА-КО круглого сечения

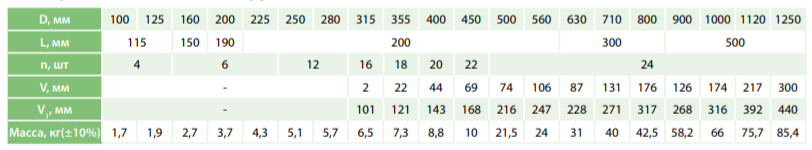

Размеры и масса* клапана круглого сечения

---

Взрывозащищенное исполнение клапанов НЕПРА-КО

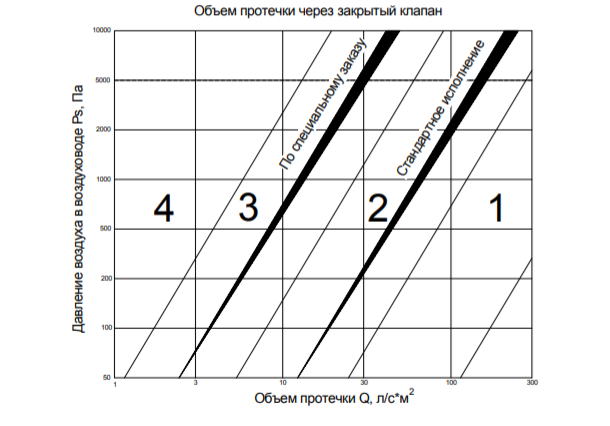

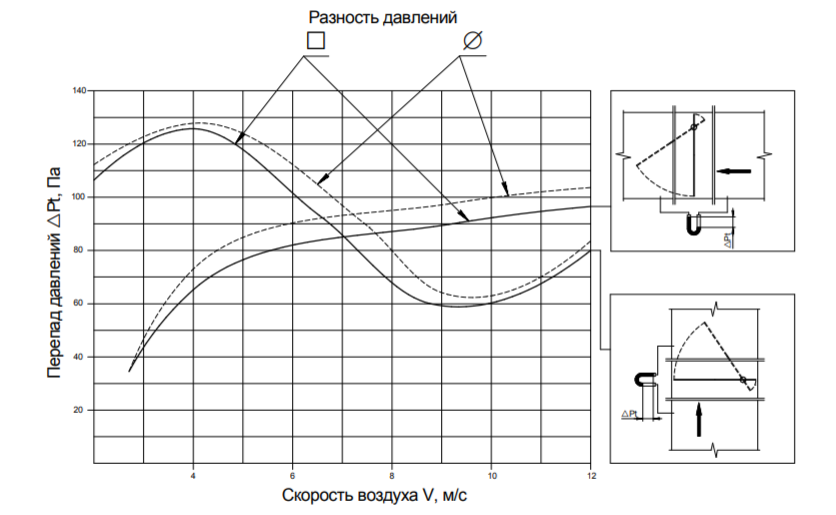

Аэродинамические характеристики

Клапаны во взрывозащищенном исполнении могут использоваться в зонах класса «1, 2» по ГОСТ IEC 60079-10-1, в которых возможно образование Т1, Т2, Т3, Т4, Т5 и Т6 в соответствии с ГОСТ 31610.0 (IEC 60079-0:2011).

Клапаны имеют маркировку взрывозащиты II Gb c IIC T6.

Взрывозащищенность клапанов, предназначенных для применения в потенциально взрывоопасных средах, обеспечивается выбором материалов и выполнением их конструкции в соответствии с требованиями ГОСТ 31441.1 (ЕН 13463-1:2001), ГОСТ 31441.5 (ЕН 13463-5:2003).

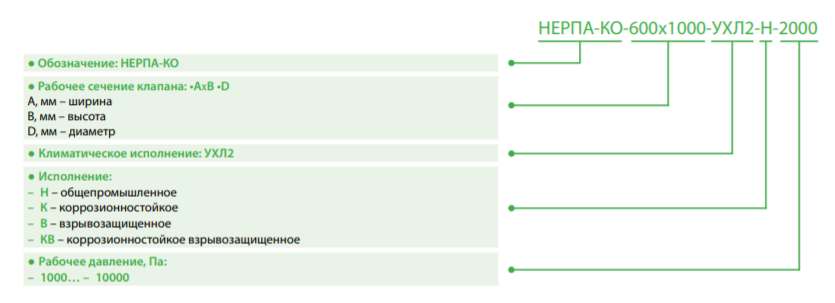

Маркировка клапанов НЕРПА-КО при заказе

Пример: клапан НЕРПА®-КО; шириной 600 мм и высотой 1000 мм; климатическое исполнение УХЛ2; общепромышленного исполнения; рабочее давление 2000 Па:

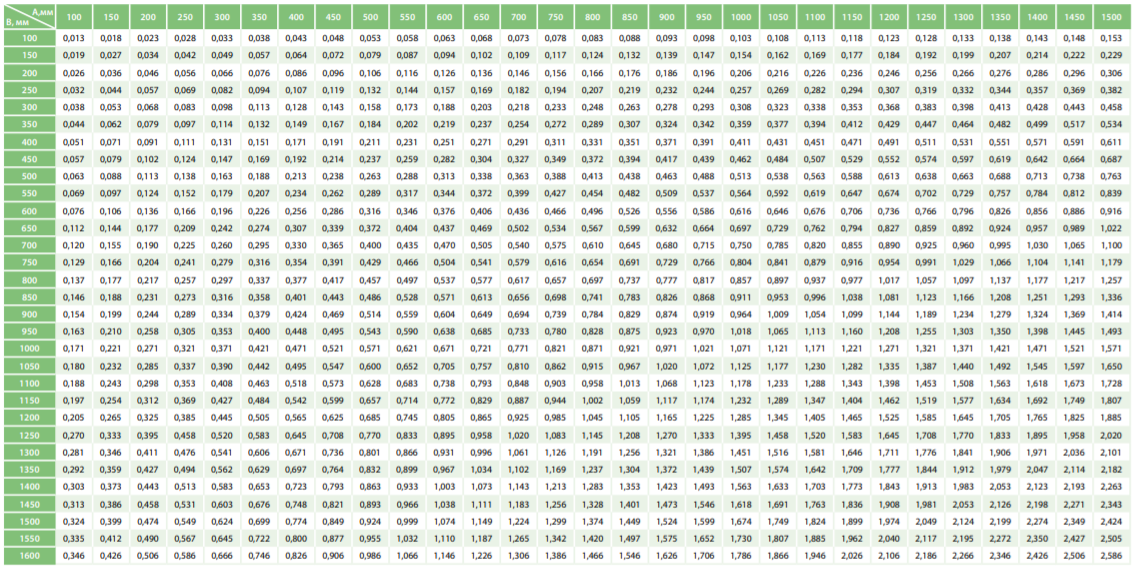

Типоразмерный ряд и живое сечение (м²) клапанов НЕРПА®-КО прямоугольного сечения

Возможно изготовление клапанов с промежуточными размерами.

Типоразмерный ряд и живое сечение (м²) клапанов НЕРПА®-КО круглого сечения
