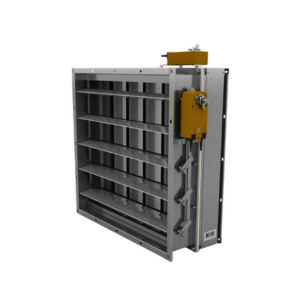

Клапан утепленный тамбурный ГЕРМИКх2П

Клапан ГЕРМИКх2П предназначен для обеспечения пассивной теплоизоляции обслуживаемых помещений в условиях значительных перепадов давления.

Конструкция представляет собой двухсекционный тамбурный клапан с двумя группами лопаток, расположенными перпендикулярно друг другу.

Такое решение обеспечивает более высокий класс герметичности в закрытом состоянии по сравнению с классическими однолопаточными клапанами серии ГЕРМИК.

Исполнения клапана

Производитель предлагает три варианта исполнения клапанов, отличающихся материалом изготовления лопаток:

• Общепромышленное с лопаткой из алюминия (Н);
• Общепромышленное с лопаткой из оцинкованной стали (Ц) – НОВИНКА;
• Коррозионностойкое (К).

Конструктивные особенности

Конструкция клапана состоит из двух перпендикулярно ориентированных лопаточных секций клапанов ГЕРМИК®-П, соединенных через специальную термоизолирующую проставку с болтовым креплением. Каждая секция имеет коробчатый корпус из оцинкованной (исполнения Н и Ц) или нержавеющей стали (исполнение К). Лопатки выполняются из алюминиевого профиля (исполнения Н и К) или оцинкованного стального профиля (исполнение Ц).

Сдвоенная конструкция увеличивает общую длину клапана до 340 мм. Термоизолирующая проставка эффективно предотвращает передачу холода через материал корпуса. Дополнительная теплоизоляция наружного периметра первой секции исключает конвективную передачу холода в обслуживаемое помещение. Каждая лопаточная группа приводится в действие независимым электроприводом через систему рычагов и тяг без прямой механической связи между секциями.

Комплектация приводами

Стандартная комплектация клапанов включает электроприводы HEMAH. По специальному требованию заказчика возможно изготовление клапанов с электроприводами BELIMO или других производителей.

Технические характеристики ГЕРМИКх2П

• Назначение: отсечной;
• Канальный клапан;
• Рабочее давление до 1800 Па;
• Скорость перемещения рабочей среды до 20 м/с;
• Исполнительный механизм: электропривод;
• 3 класс протечки;
• Раскрытие лопаток: параллельное;
• Произвольная пространственная ориентация;
• Климатическое исполнение по ГОСТ 15150-69 : УХЛ2;

Коэффициент теплосопротивления через сечение клапана:

• исполнение Н, К: 1,69 м2*К/Вт;
• исполнение Ц: 2,12 м2*К/Вт. Мощность ТЭН периметрального обогрева:
• номинальная потребляемая мощность разогретого ТЭН: 0,03 кВт/м;
• максимальная пусковая мощность2 ТЭН при минус 10 °С: 0,2 кВт/м.
