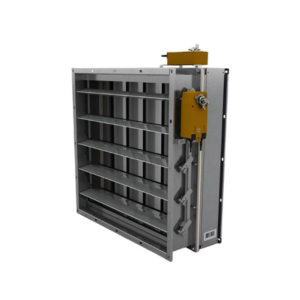

Клапан утепленный тамбурный ГЕРМИКх2С

Клапан ГЕРМИКх2С разработан для эффективной пассивной теплоизоляции обслуживаемых помещений в условиях эксплуатации с повышенными перепадами давления.

Модель представляет собой утепленный двухсекционный тамбурный клапан с перпендикулярным расположением лопаточных групп.

Конструкция специально адаптирована для работы в условиях экстремально низких температур (до -60°С) благодаря системе периметрального обогрева и подогрева электроприводов.

Данное решение обеспечивает более высокий класс герметичности в закрытом положении по сравнению с однолопаточными клапанами серии ГЕРМИК®.

Исполнения клапана

Производитель предлагает три варианта исполнения клапанов, различающихся материалом изготовления рабочих элементов:

• Общепромышленное с лопаткой из алюминия (Н);
• Общепромышленное с лопаткой из оцинкованной стали (Ц);
• Коррозионностойкое (К).

Конструктивные особенности

Конструкция клапана включает две перпендикулярно расположенные лопаточные секции от клапанов ГЕРМИК-С, соединенные через специальную термоизолирующую проставку с болтовым креплением. Каждая секция оснащена коробчатым корпусом из оцинкованной (исполнения Н и Ц) или нержавеющей стали (исполнение К). Лопатки изготавливаются из алюминиевого профиля (исполнения Н и К) или оцинкованного стального профиля (исполнение Ц). Сдвоенная конструкция увеличивает общую длину изделия до 340 мм.

Термоизолирующая проставка эффективно предотвращает передачу холода через материал корпуса. Наружный периметр каждой секции имеет теплоизоляционное покрытие и систему обогрева, что полностью исключает конвективный перенос холода в обслуживаемое помещение. Все электроприводы также оборудованы системой подогрева. Каждая лопаточная группа приводится в действие независимым электроприводом через систему рычагов и тяг без механической связи между секциями.

Комплектация приводами

Стандартная комплектация клапанов предусматривает установку электроприводов HEMAH. По индивидуальному заказу возможно изготовление изделий с электроприводами BELIMO или других производителей.

Технические характеристики ГЕРМИКх2С

• Назначение: отсечной;
• Канальный клапан;
• Рабочее давление до 1800 Па;
• Скорость перемещения рабочей среды до 20 м/с;
• Исполнительный механизм: электропривод;
• 3 класс протечки;
• Раскрытие лопаток: параллельное;
• Произвольная пространственная ориентация;
• Климатическое исполнение по ГОСТ 15150-69 : УХЛ2;

Коэффициент теплосопротивления через сечение клапана:

• исполнение Н, К: 1,69 м2*К/Вт;
• исполнение Ц: 2,12 м2*К/Вт.

Мощность ТЭН периметрального обогрева:

• номинальная потребляемая мощность разогретого ТЭН: 0,03 кВт/м;
• максимальная пусковая мощность2 ТЭН при минус 10 °С: 0,2 кВт/м.
