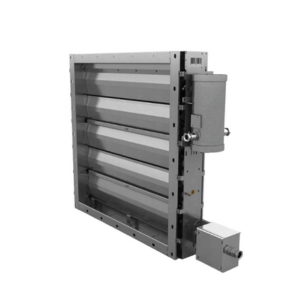

Клапаны повышенной плотности КЕДР-С

Клапаны повышенной плотности серий КЕДР-С предназначены для эффективного регулирования потоков приточного, рециркуляционного и вытяжного воздуха в системах вентиляции высокого давления.

Они обеспечивают надежную герметизацию внутреннего объема вентиляционных сетей, работающих при давлениях до 2500 Па.

Особое применение данные клапаны находят в качестве отсечных устройств в системах среднего давления с несколькими асинхронно работающими вентиляторами.

В таких системах клапаны устанавливаются на стороне всасывания и/или выхлопа вентиляторов для предотвращения обратного раскручивания колеса остановленного агрегата, что особенно критично при возможности его автоматического пуска.

Модификации клапанов

Клапан КЕДР-С представляет собой морозостойкую версию базовой модели КЕДР, обеспечивающую стабильную работу в условиях экстремально низких температур (до -60°С) при повышенной влажности.

Исполнения

Производитель предлагает четыре варианта исполнения клапанов для различных условий эксплуатации:

  • Общепромышленное (Н);
  • Коррозионностойкое (К);
  • Взрывозащищенное (В);
  • Коррозионностойкое взрывозащищенное (КВ).

Конструктивные особенности

Конструкция клапанов включает усиленный дополнительными элементами жесткости коробчатый корпус из стали. Лопатки изготовлены из специального объемного стального профиля и не выходят за габариты корпуса. Кинематическая система основана на рычагах и тягах с жесткой сцепкой. Подшипниковые узлы исключают перекос осей створок под давлением, обеспечивая бесперебойное регулирование потока в условиях максимальных нагрузок.

Модель КЕДР-С дополнительно оснащается гибким саморегулирующимся нагревательным кабелем, расположенным в зоне примыкания лопаток и исполнительного механизма. Обе модели сохраняют работоспособность при любой пространственной ориентации.

Комплектация приводами

Стандартная комплектация предполагает использование электроприводов HEMAH. По специальному заказу возможна установка электроприводов BELIMO, а также приводов других производителей, включая пневматические варианты.

Технические характеристики КЕДР-С

  • Назначение: отсечной, регулирующий;
  • Канальный клапан;
  • Рабочее давление до 2500 Па;
  • Скорость перемещения рабочей среды до 20 м/с;
  • Исполнительный механизм: электропривод, рукоятка;
  • 2 класс уровня протечки (3 - по специальному заказу);
  • Раскрытие лопаток: симметричное;
  • Произвольная пространственная ориентация;
  • Климатическое исполнение по ГОСТ 15150-69: УХЛ2, У3;

Коэффициент теплосопротивления через сечение клапана:

  • исполнение Н, К, В, КВ: 0,0008 м2*К/Вт;
  • исполнение Ц, ВЦ: 0,0063 м2*К/Вт. Мощность ТЭН периметрального обогрева КЕДР-С:
  • номинальная потребляемая мощность разогретого ТЭН: 0,03 кВт/м;
  • номинальная потребляемая мощность разогретого ТЭН: 0,03 кВт/м.
