Обратный клапан КОЛ

Клапаны серии КОЛ представляют собой устройства гравитационного принципа действия, предназначенные для автоматического блокирования воздушных каналов. Основная функция этих клапанов заключается в предотвращении неконтролируемого движения воздушных масс в системе вентиляции при остановленном вентиляторе. Под воздействием воздушного потока лопатки устройства открываются, а после прекращения подачи воздуха автоматически возвращаются в закрытое положение, гарантируя надежную работу системы.

Исполнения

Производитель предлагает два варианта исполнения клапанов для различных условий эксплуатации:

• Общепромышленное (Н);
• Коррозионностойкое (К).

Конструкция и материалы

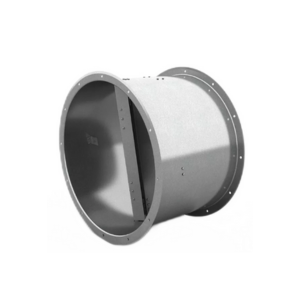

Обратный клапан КОЛ имеет круглую форму и оснащен внутренней наклонной стойкой. Вокруг этой стойки вращаются две полукруглые лопатки, обеспечивающие полное перекрытие воздуховода. Конструкция отличается отсутствием внешних и выступающих элементов, включая лопатки, что существенно упрощает монтаж и позволяет устанавливать устройство в различных пространственных условиях.

Клапаны относятся к канальному типу и изготавливаются из оцинкованной стали (исполнение Н) или нержавеющей стали (исполнение К), что гарантирует их долговечность и надежность в эксплуатации.

Технические характеристики

Клапаны КОЛ обладают следующими эксплуатационными параметрами:

• Тип: обратный канальный клапан;
• Рабочее давление: до 1000 Па;
• Допустимая ориентация: вертикальная, горизонтальная на вытяжку;
• Климатическое исполнение: УХЛ2 по ГОСТ 15150-69;
• Скорость воздушного потока: на вертикальных участках 8-12 м/с, на горизонтальных участках 4-12 м/с.
