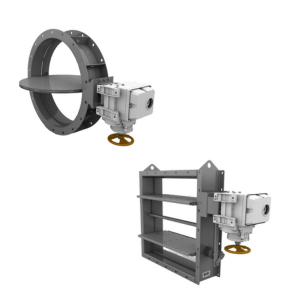

Специальный воздушный клапан ГАЗОХОД

Клапаны серии ГАЗОХОД разработаны для работы в экстремальных условиях и предназначены для перекрытия потоков горячих газов с температурой до 300°С при статическом давлении в системе не более 10000 Па. По специальному запросу возможна разработка и производство модификаций с улучшенными характеристиками для работы в особых эксплуатационных условиях.

Исполнения

Производитель предлагает два варианта исполнения клапанов для различных сред:

• Общепромышленное (Н);
• Коррозионностойкое (К).

Конструкция и материалы

Клапаны изготавливаются из толстолистовой углеродистой стали с термостойким защитным покрытием (исполнение Н) или из нержавеющей стали (исполнение К). Конструктивной особенностью является крепление лопаток в выносных подшипниковых опорах, что обеспечивает повышенную надежность и долговечность даже в условиях интенсивной эксплуатации. Устройства производятся в канальном исполнении с двумя присоединительными фланцами.

Приводы и системы управления

Стандартная комплектация включает реверсивные электроприводы МЭО на напряжение 220 В и 380 В, оснащенные двумя вспомогательными переключателями, либо ручной червячный механизм управления. По требованию заказчика возможна установка электроприводов или пневмоприводов других производителей.

Технические характеристики

Клапаны ГАЗОХОД обладают следующими эксплуатационными параметрами:

• Тип: отсечной канальный клапан;
• Рабочее давление: до 10000 Па;
• Скорость газового потока: до 20 м/с;
• Исполнительный механизм: электропривод или ручное управление;
• Класс герметичности: 1;
• Тип раскрытия лопаток: параллельный;
• Допустимая пространственная ориентация: произвольная;
• Климатическое исполнение: У2 по ГОСТ 15150-69.
