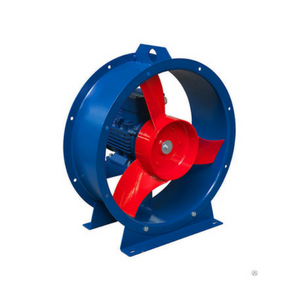

Осевой вентилятор ВО 06-300
Общие сведение об осевом вентиляторе ВО 06-300
- низкого давления
- одностороннего всасывания
- количество лопаток – 3
Назначение ВО 06-300
- стационарные системы вентиляции и воздушного отопления
- производственных, общественных и жилых зданий,
- для других санитарно-технических и производственных целей.
Варианты изготовления
-
ТУ 22-121-006-89 общего назначения из углеродистой стали (С) или (Б)
- ТУ 22-121-005-89 взрывозащищенные из разнородных металлов (Р или И1)
Условия эксплуатации
Вентиляторы эксплуатируются в условиях умеренного (У) и тропического (Т) климата второй категории размещения по ГОСТ 15150. При обеспечении защиты двигателя от атмосферных воздействий допускается использование вентиляторов в условиях умеренного и тропического климата первой категории размещения. Вентиляторы могут эксплуатироваться в сейсмически опасных зонах. Температура окружающей среды от минус 40°С до 40°С (45°С для вентиляторов тропического исполнения).
Вентиляторы используются для перемещения воздуха и других газовых смесей с содержанием пыли и твердых примесей не более 10 мг/м3 и не содержащих липких веществ и волокнистых материалов.
Типоразмеры вентилятора ВО 06-300
№ | Размер |
1 | 3.15 |
2 | 4.0 |
3 | 5.0 |
4 | 6.3 |
5 | 8.0 |
6 | 10.0 |
7 | 12.5 |
Технические характеристики осевого вентилятора ВО 06-300
Размер | Типоразмер двигателя | Установочная мощность, кВт | Частота вращения РК, об./мин. | Производительность, 103 Х м3/ч | Полное давление, Па | Масса, кг |
3.15 | 56В4 | 0,18 | 1500 | 2,0-2,6 | 50-12 | 11,5 |
4.0 | 56А4 | 0,12 | 1500 | 2,0-3,2 | 90-25 | 13,5 |
63А4 | 0,25 | 1500 | 2,0-3,2 | 90-25 | 15,5 | |
71А2 | 0,75 | 3000 | 4,1-6,8 | 350-170 | 18,5 | |
5.0 | 63В4 | 0,37 | 1500 | 4,8-7,1 | 128-62 | 20,5 |
71А4 | 0,55 | 1500 | 4,8-7,1 | 128-62 | 22,5 | |
6.3 | 80А4 | 1,1 | 1500 | 9,6-15,0 | 213-110 | 34,5 |
80А6 | 0,75 | 1000 | 5,0-10,0 | 93-50 | 35 | |
8.0 | 80А6 | 0,75 | 920 | 13,9-18,3 | 121-81 | 60 |
100S4 | 3 | 1420 | 21,4-28,2 | 296-193 | 75 | |
10.0 | 112МА6 | 3 | 950 | 28,0-36,9 | 207-136 | 105,5 |
12.5 | 132S8 | 4 | 720 | 33,0-52,0 | 186-122 | 214,5 |
132S8 | 7,5 | 1000 | 45,0-71,0 | 230-330 | 235 |

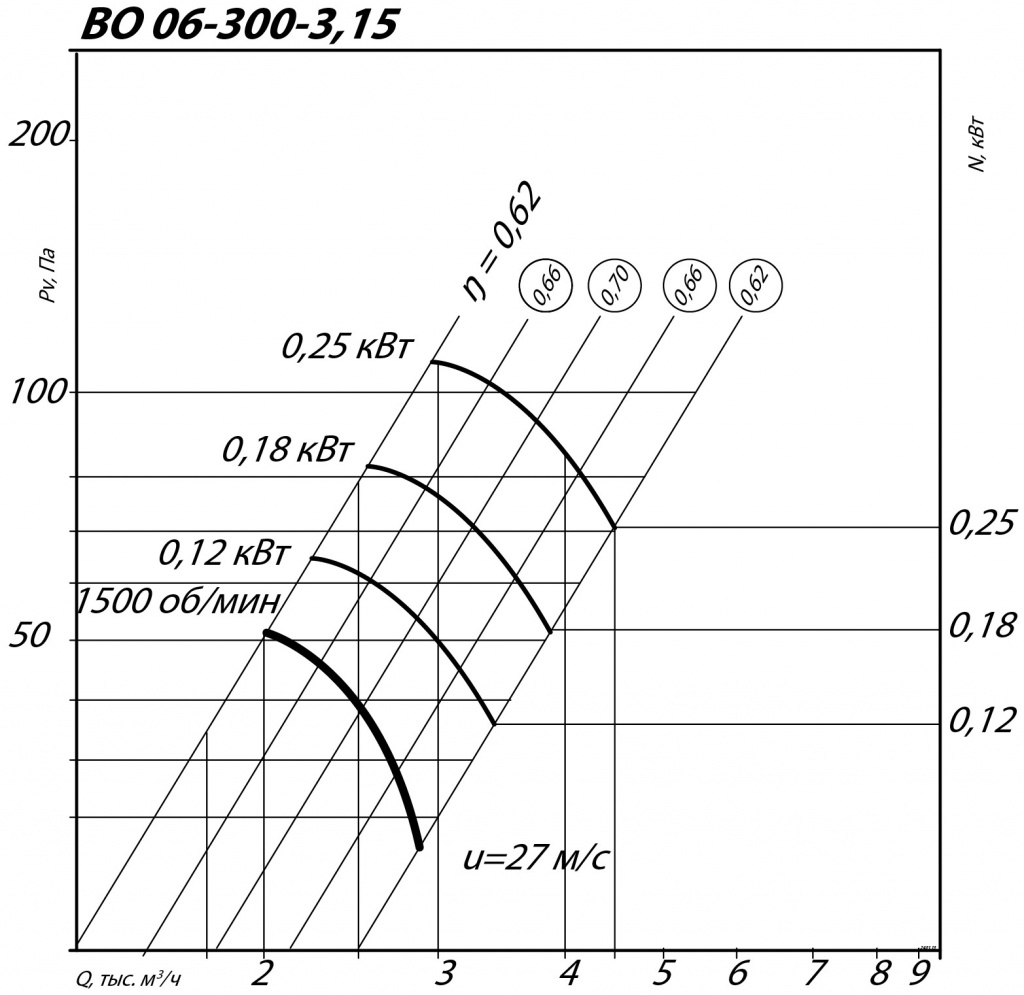

Аэродинамические характеристики осевого вентилятора ВО 06-300 №3.15

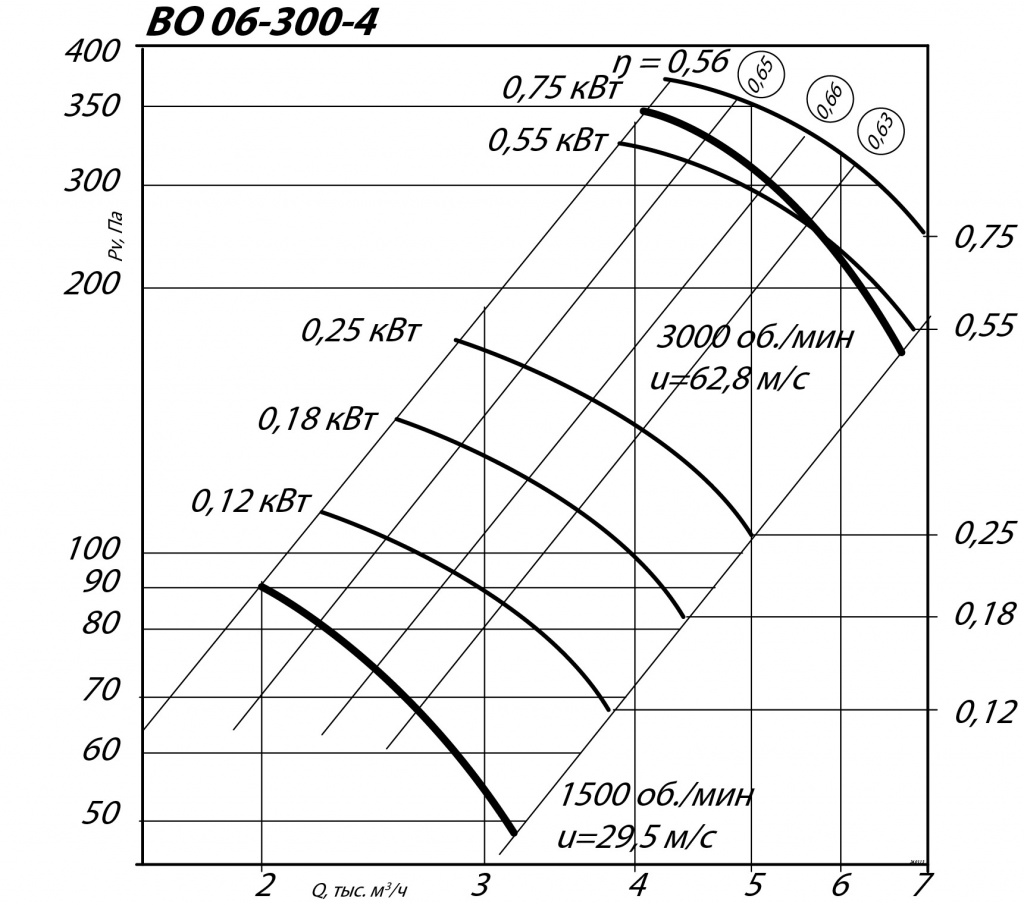

Аэродинамические характеристики осевого вентилятора ВО 06-300 №4.0

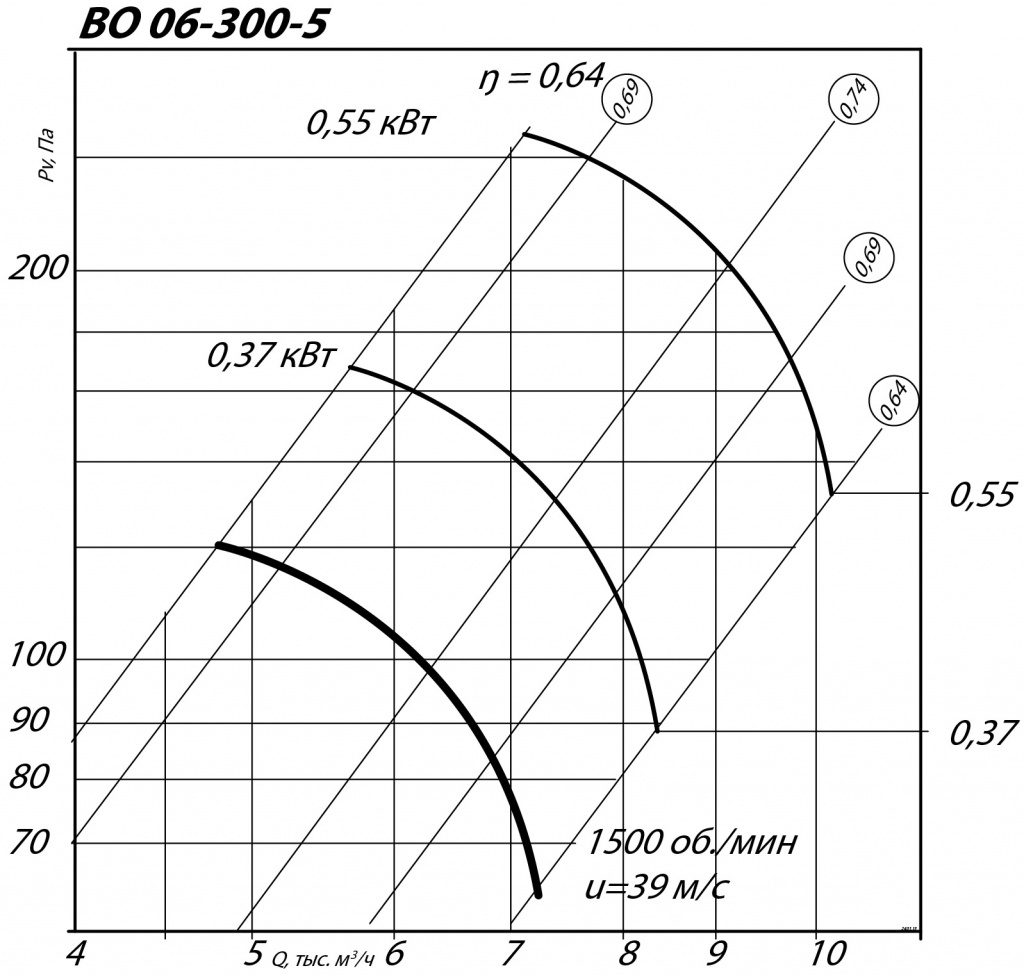

Аэродинамические характеристики осевого вентилятора ВО 06-300 №5.0

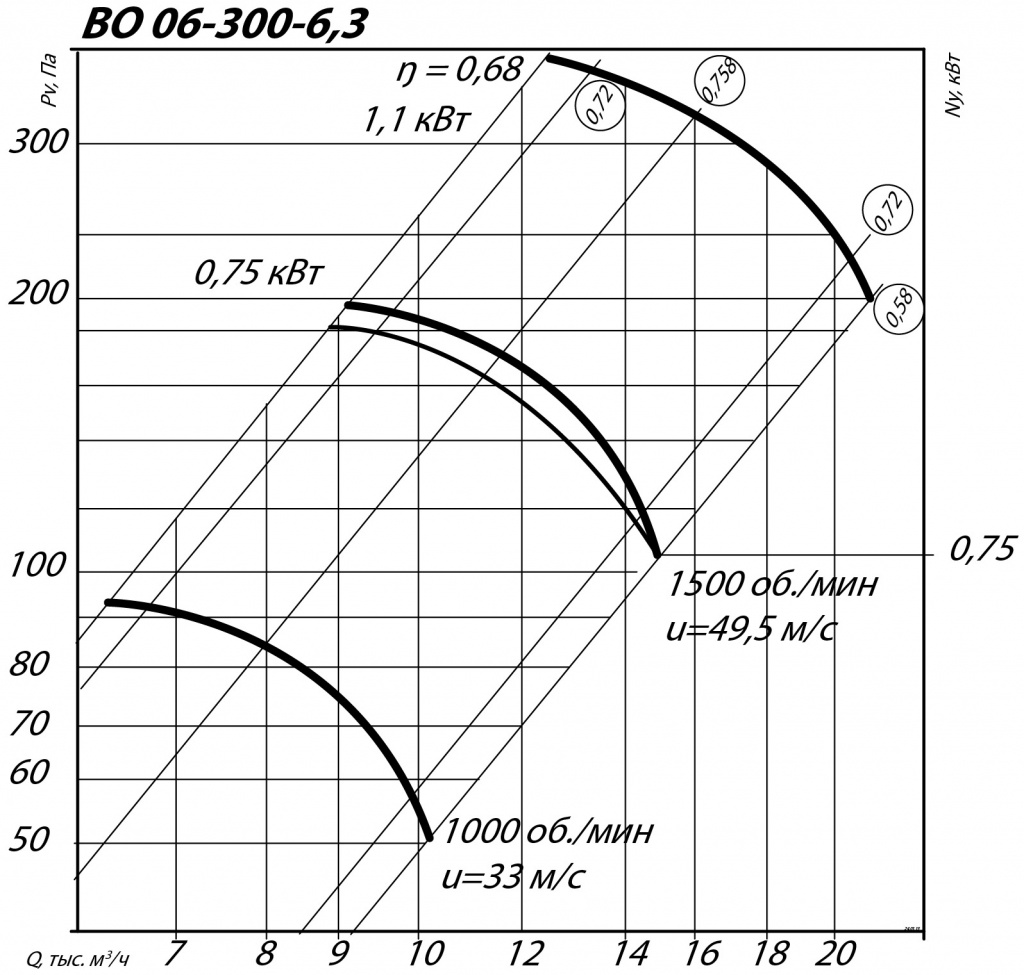

Аэродинамические характеристики осевого вентилятора ВО 06-300 №6.3

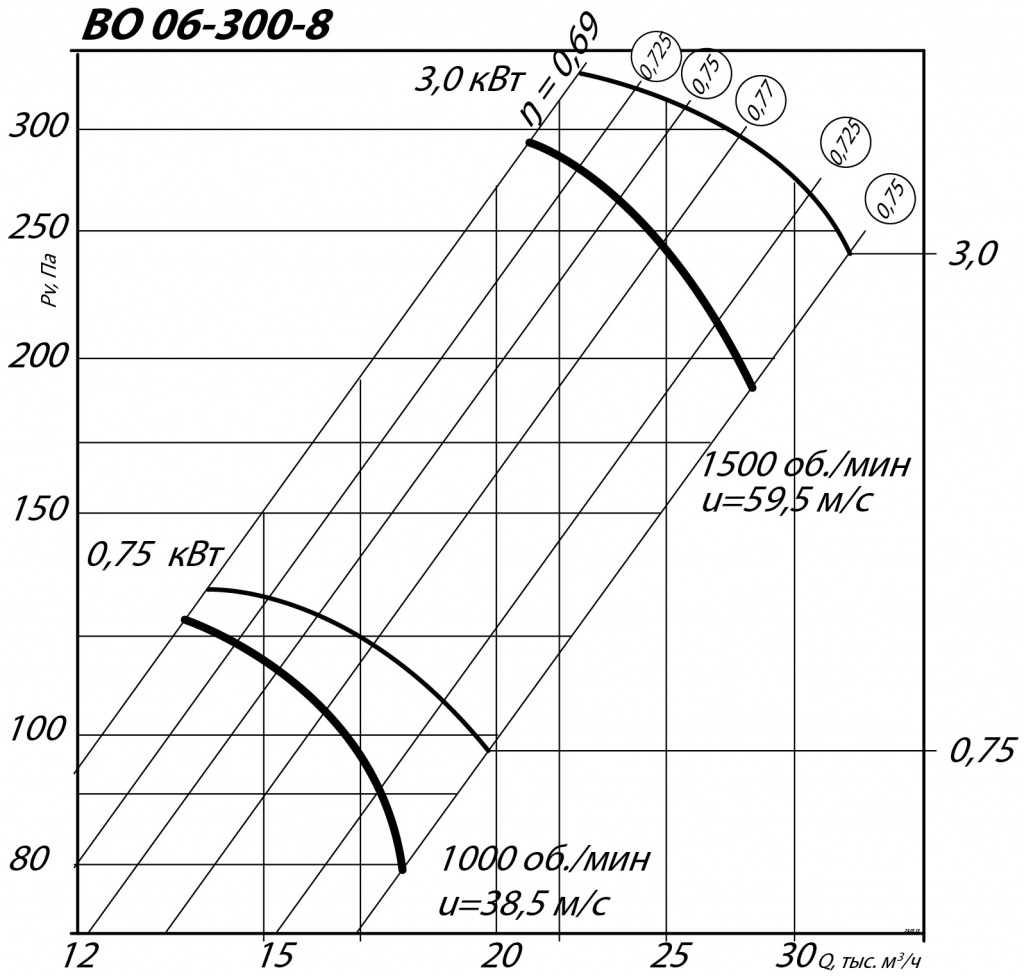

Аэродинамические характеристики осевого вентилятора ВО 06-300 №8.0

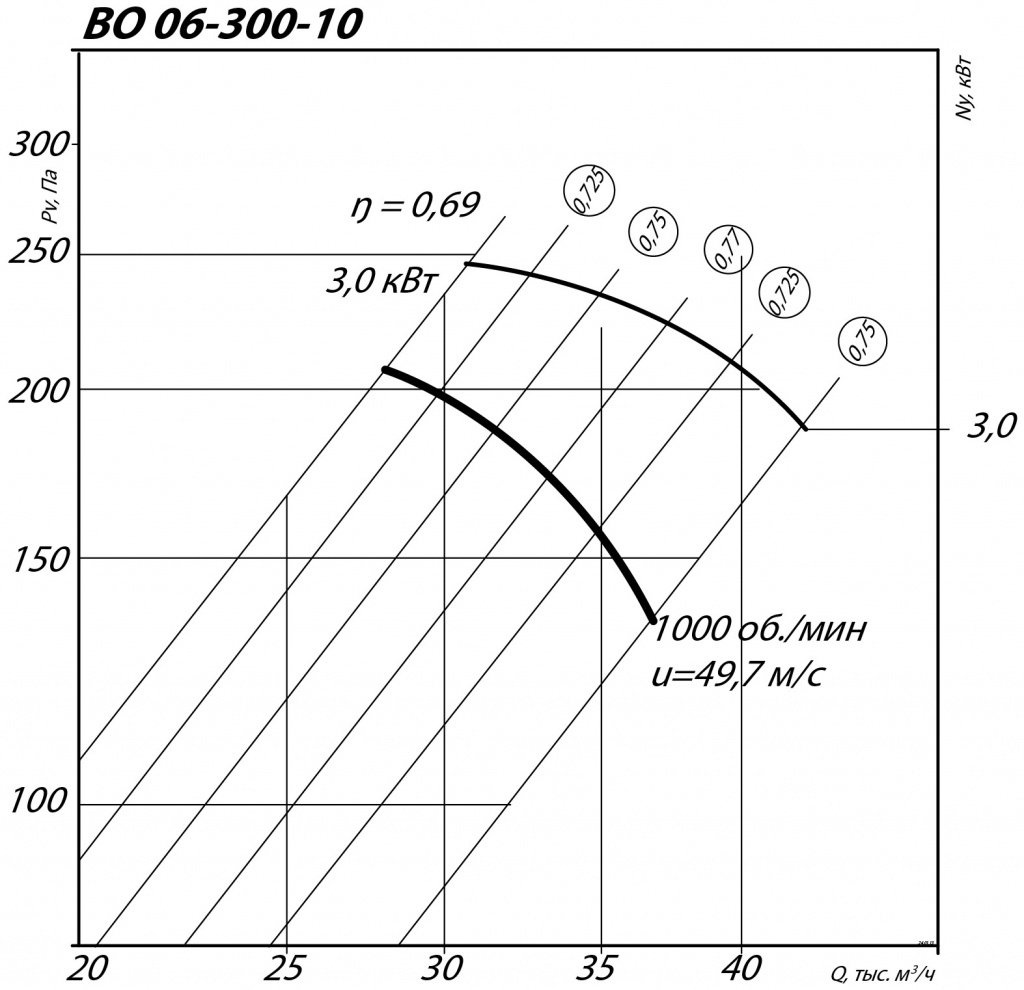

Аэродинамические характеристики осевого вентилятора ВО 06-300 №10.0
Аэродинамические характеристики осевого вентилятора ВО 06-300 №12.5

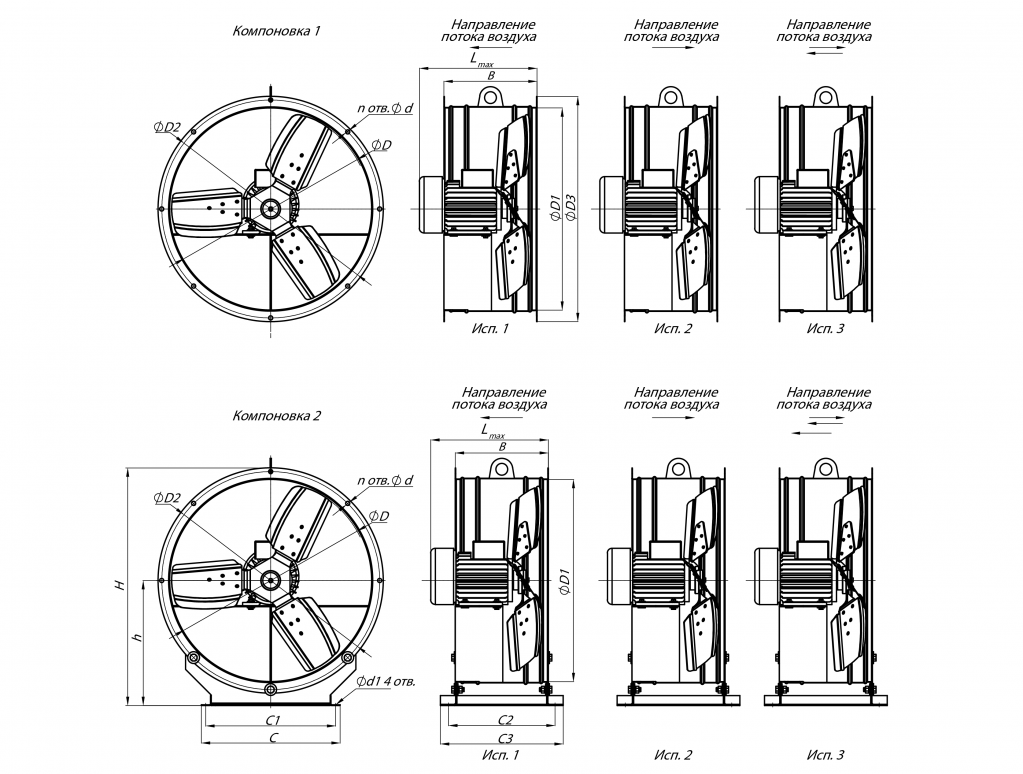

Габаритные и присоединительные размеры осевого вентилятора ВО 06-300
Размер | Диаметры | H, мм | h, мм | Размеры | Расстояния между отверстиями для крепления | Диаметры | Кол-во отверстий, шт | Кол-во лопаток, шт. | |||||||
D, мм | D1, мм | D2, мм | C, мм | C1, мм | C2, мм | C3, мм | Lmax, мм | B, мм | d, мм | d1, мм | |||||
3.15 | 307 | 317 | 357 | 412 | 224 | 315 | 250 | 280 | 304 | 292 | 230 | 10,5 | 11 | 8 | 5 |
4.0 | 400 | 410 | 450 | 490 | 255 | 315 | 295 | 270 | 310 | 387 | 235 | 10,5 | 13 | 8 | 3 |
5.0 | 500 | 510 | 550 | 600 | 316 | 350 | 330 | 270 | 310 | 431 | 270 | 10,5 | 13 | 8 | 3 |
6.3 | 630 | 645 | 685 | 745 | 392 | 540 | 440 | 270 | 306 | 445 | 240 | 10,5 | 15 | 8 | 3 |
8.0 | 800 | 820 | 860 | 940 | 500 | 700 | 670 | 215 | 270 | 440 | 275 | 10,5 | 14 | 16 | 3 |
10.0 | 1000 | 1024 | 1060 | 1140 | 595 | 945 | 900 | 330 | 390 | 575 | 400 | 11 | 17 | 16 | 5 |
12.5 | 1250 | 1278 | 1317 | 1395 | 720 | 1100 | 1146 | 400 | 490 | 615 | 500 | 12 | 18 | 16 | 5 |
Акустические характеристики осевого вентилятора ВО 06-300
Размер | Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
3.15 | 1500 | 72 | 79 | 71 | 68 | 65 | 60 | 55 | 50 | 69 |
3000 | 84 | 92 | 83 | 81 | 79 | 74 | 71 | 68 | 88 | |
4.0 | 1500 | 78 | 85 | 76 | 73 | 70 | 65 | 59 | 53 | 76 |
3000 | 92 | 99 | 95 | 93 | 91 | 86 | 80 | 72 | 96 | |
5.0 | 1500 | 86 | 93 | 84 | 81 | 78 | 73 | 67 | 61 | 84 |
6.3 | 1000 | 82,5 | 83 | 85 | 85 | 81 | 75 | 68 | 61 | 90 |
1500 | 94 | 101 | 92 | 89 | 86 | 81 | 75 | 69 | 92 | |
8.0 | 1000 | 92 | 99 | 90 | 87 | 84 | 79 | 73 | 67 | 90 |
1500 | 103 | 110 | 101 | 98 | 95 | 90 | 84 | 78 | 101 | |
10.0 | 1000 | 100 | 107 | 98 | 95 | 92 | 87 | 81 | 75 | 98 |
12.5 | 750 | 100 | 107 | 98 | 95 | 92 | 87 | 81 | 75 | 98 |
1000 | 108 | 115 | 106 | 103 | 100 | 95 | 89 | 83 | 106 |
