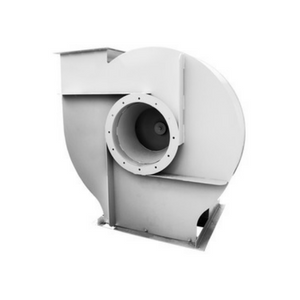

Вентиляторы радиальные ВЦ 5-35, ВЦ 5-45, ВЦ 5-50

Заказать
Заказать

Радиальные вентиляторы ВЦ 5-35, ВЦ 5-45, ВЦ 5-50 среднего давления предназначены для перемещения:

  • воздуха;
  • других газовых смесей, агрессивность которых по отношению к углеродистым сталям, обыкновенного качества, не выше агрессивности воздуха с температурой до +80° С, не содержащих пыли и других твердых примесей в количестве более 100 мг/м3;
  • липких веществ и волокнистых материалов в условиях климата У2 по ГОСТ 15150-69.

Вентиляторы применяются для подачи воздуха в стационарные системы вентиляции и кондиционирования, а так же для других производственных и санитарно-технических целей.

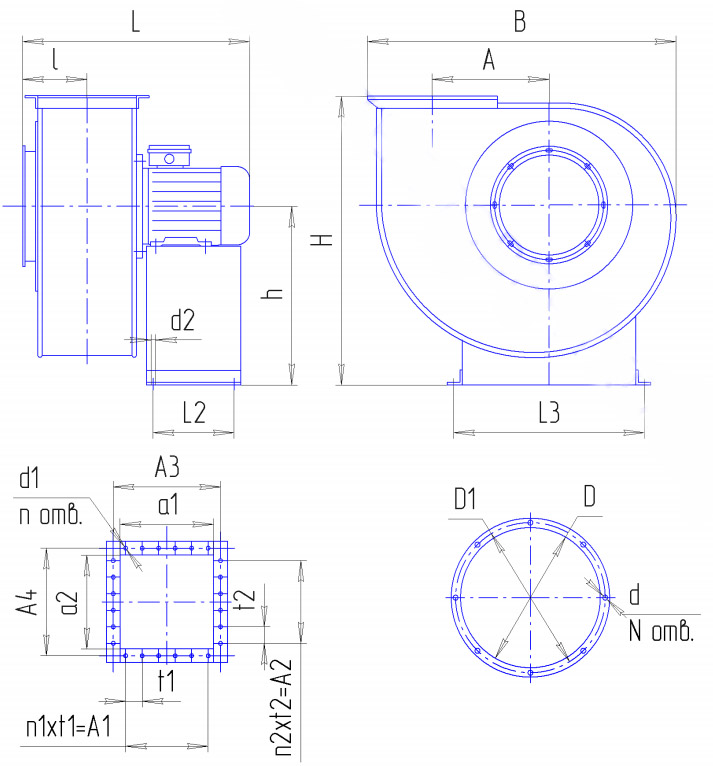

Габаритные размеры ВЦ 5-35, ВЦ 5-45, ВЦ 5-50

Габариты вентиляторов ВЦ 5-35, ВЦ 5-45, ВЦ 5-50

Технические характеристики ВЦ 5-35, ВЦ 5-45, ВЦ 5-50

Марка вентилятора Исп. Электродвигатель Параметры в рабочей зоне Масса, кг Виброизоляторы
Частота вращения, об/мин. Мощность, кВт Тип* Произво-
дительность, 1000хм³/час		 Полное давление, Па Марка количество в комплекте
ВЦ 5-35 №3,55 1 3000 0,75 71А2 0,5-0,9 1870-1600 66 ВР 201 6
3000 1,1 71В2 0,5-1,75 1870-1300 67
ВЦ 5-35 №4 1 3000 2,2 80В2 0,85-2,3 2750-1970 94 ВР 201 6
ВЦ 5-35 №8 1 1500 11,0 132М4 5,0-12,0 2900-2060 403 ВР 203 6
ВЦ 5-35 №8,5 1 1500 11,0 132М4 4,2-10,5 3300-2360 403 ВР 203 6
ВЦ 5-45 №4,25 1 3000 4,0 100S2 1,7-4,5 2750-1900 145 ВР 202 6
ВЦ 5-45 №8 1 1500 11,0 132М4 6,5-12,0 2650-2300 407 ВР 203 6
ВЦ 5-45 №8,5 1 1500 15,0 160S4 8,0-17,0 3140-2300 476 ВР 203 6
ВЦ 5-50 №8 1 1500 15,0 160S4 10,0-20,0 2650-2260 507 ВР 203 8
18,5 160М4 11,0-28,0 2750-1500 527
ВЦ 5-50 №9 1 1500 30,0 180М4 16,0-35,0 3170-2260 695 ВР 203 8

Акустические характеристики ВЦ 5-35, ВЦ 5-45, ВЦ 5-50

Марка вентилятора Частота вращения, об/мин. Значение Lpi в октавных полосах f, Гц LpA, дБА
63 125 250 500 1000 2000 4000 8000
ВЦ 5-35 №3,55 3000 75 79 80 83 82 81 79 72 87
ВЦ 5-35 №4 3000 77 81 82 85 84 83 82 77 89,5
ВЦ 5-35 №8 1500 88 90 92 92 91 90 87 81 95
ВЦ 5-35 №8,5 1500 89 91 93 93 92 91 88 82 96
ВЦ 5-45 №4,25 3000 86 88 92 94 91 89 85 81 96
ВЦ 5-45 №8 1500 97 101 103 100 98 94 90 88 103
ВЦ 5-45 №8,5 1500 97 101 103 100 98 94 90 88 103
ВЦ 5-50 №8 1500 90 93 101 100 97 96 91 85 102,5
ВЦ 5-50 №9 1500 92 95 103 102 99 98 93 87 104,5

Аэродинамические характеристики

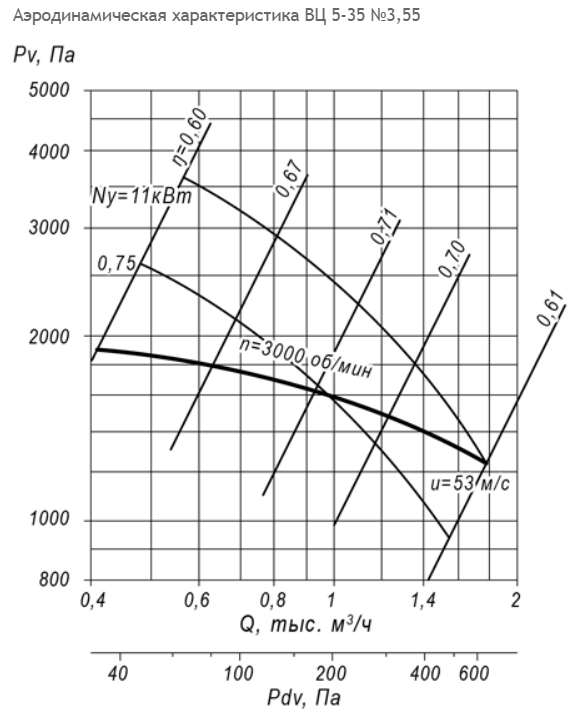

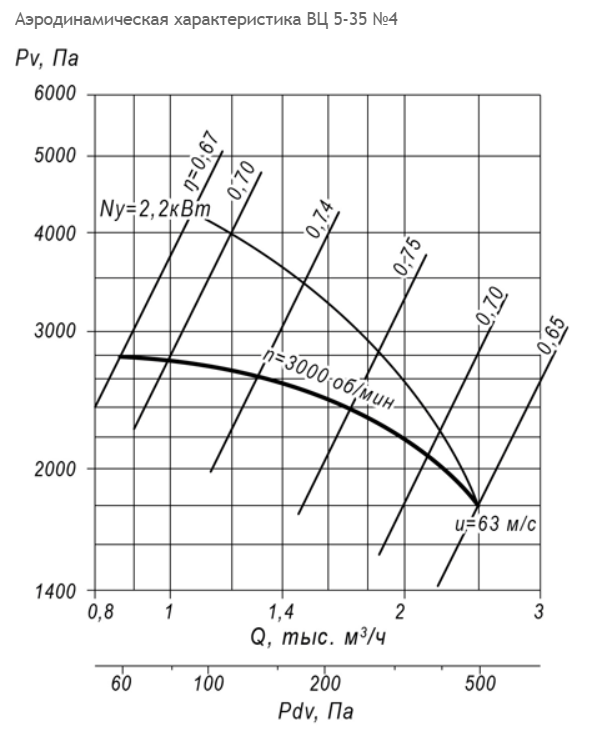

Вентиляторы радиальные ВЦ 5-35, ВЦ 5-45, ВЦ 5-50 - 1 Вентиляторы радиальные ВЦ 5-35, ВЦ 5-45, ВЦ 5-50 - 2

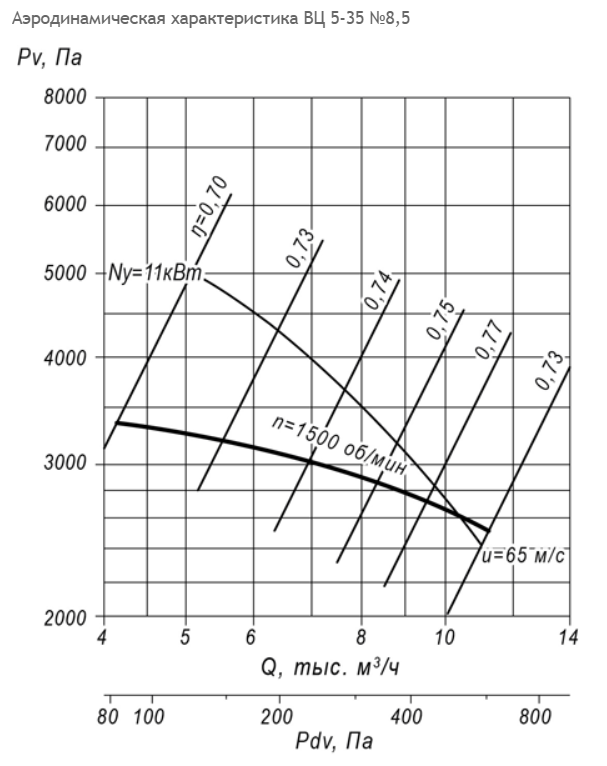

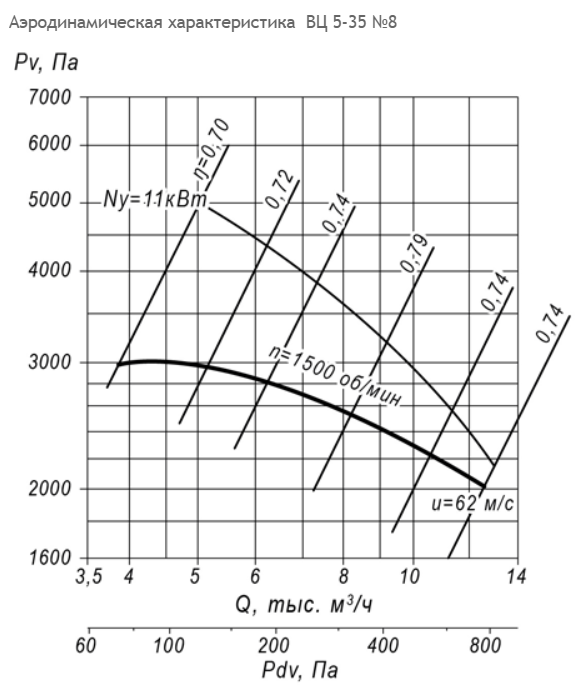

Вентиляторы радиальные ВЦ 5-35, ВЦ 5-45, ВЦ 5-50 - 3 Вентиляторы радиальные ВЦ 5-35, ВЦ 5-45, ВЦ 5-50 - 4

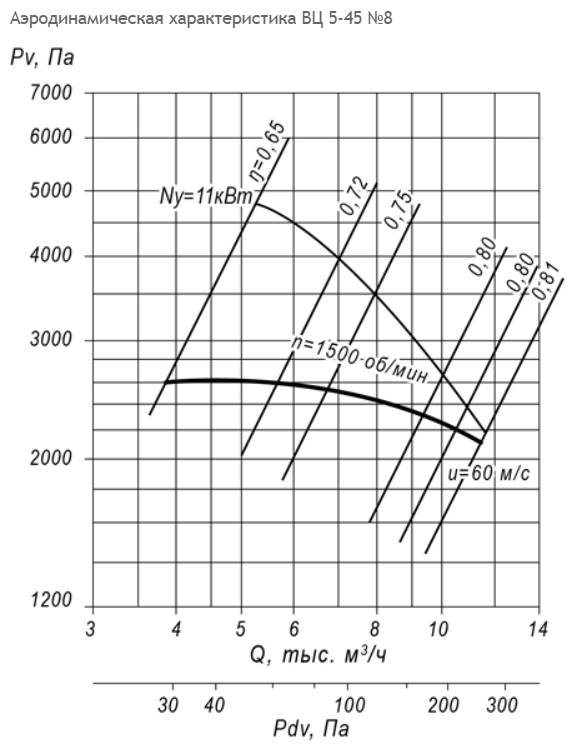

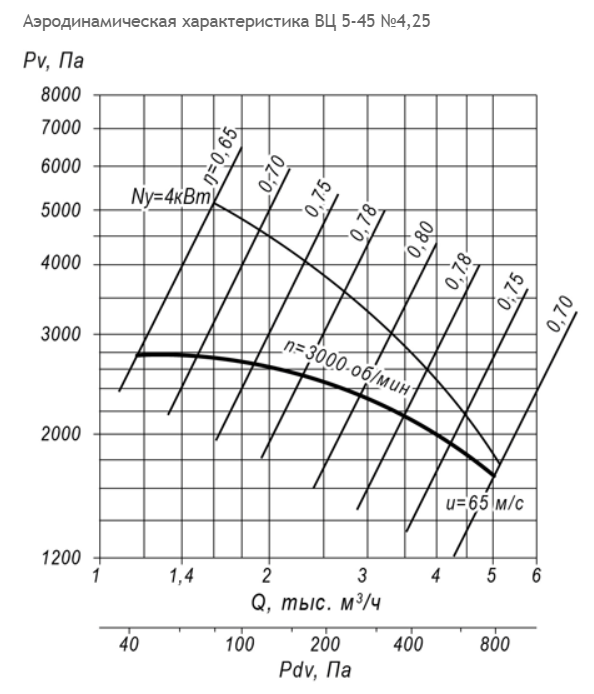

Вентиляторы радиальные ВЦ 5-35, ВЦ 5-45, ВЦ 5-50 - 5 Вентиляторы радиальные ВЦ 5-35, ВЦ 5-45, ВЦ 5-50 - 6

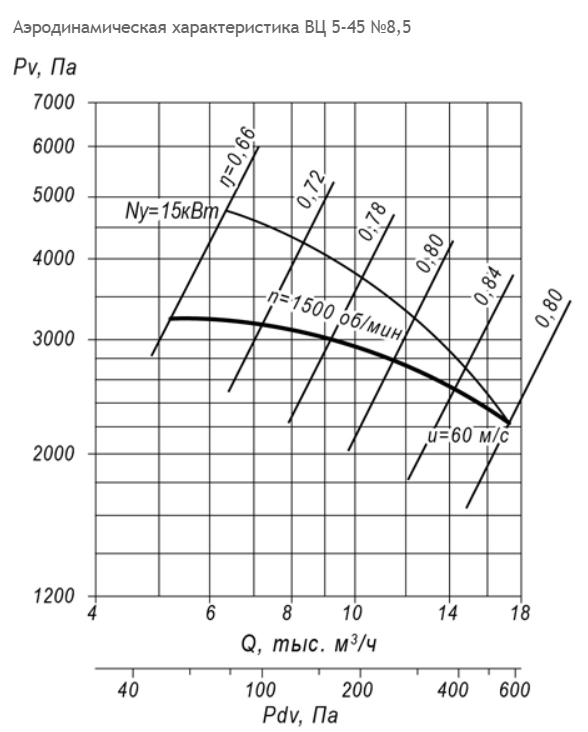

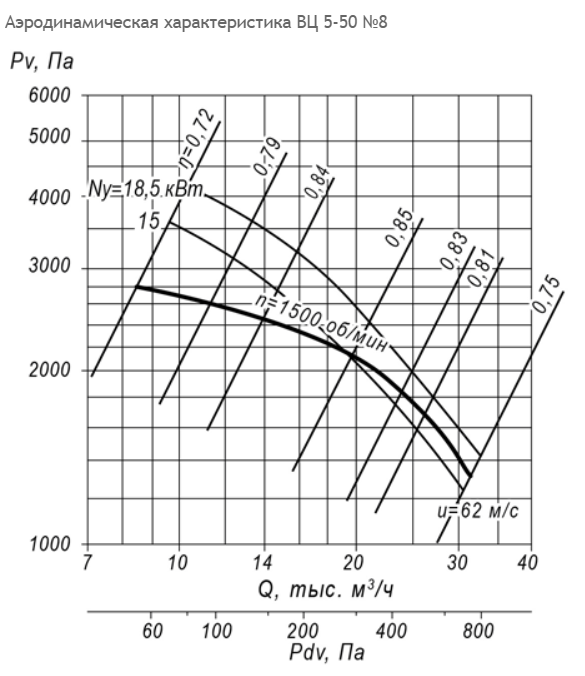

Вентиляторы радиальные ВЦ 5-35, ВЦ 5-45, ВЦ 5-50 - 7 Вентиляторы радиальные ВЦ 5-35, ВЦ 5-45, ВЦ 5-50 - 8

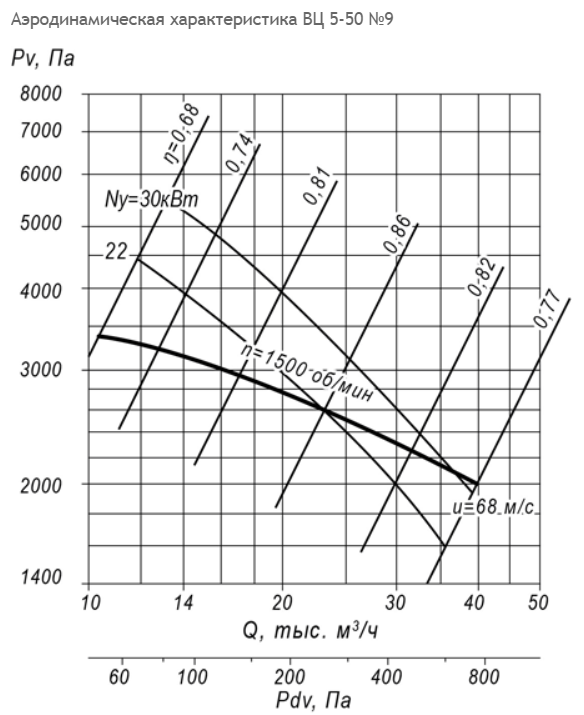

Вентиляторы радиальные ВЦ 5-35, ВЦ 5-45, ВЦ 5-50 - 9
