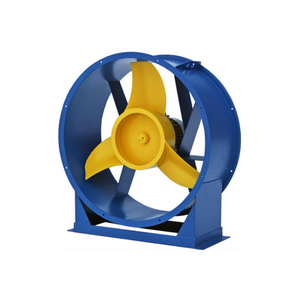

Осевой вентилятор ВО-14-320

Заказать
Заказать

Общие сведения об осевом вентиляторе ВО 14-320 низкого давления

Количество лопаток:

  • 3 (ВО-14-320-4)
  • 4 (ВО-14-320-5)
  • 5 (ВО-14-320-6,3)
  • 3 (ВО-14-320-8)
  • 4 (ВО-14-320-10)
  • 5 (ВО-14-320-12,5)

Конструктивное исполнение 1 и 2 (по направлению потока).

№ 4, 5 и 6,3 могут быть с коллектором или без.

№ 8...12,5 могут поставляться с виброоснованием.

Назначение ВО 14-320

  • Для замены вентиляторов ВЦ-6-28 и ВВД соответствующих типоразмеров.
  • Системы вентиляции и воздушного отопления производственных, общественных и жилых зданий.
  • Сельскохозяйственное производство.
  • Другие санитарно-технические и производственные цели.

Варианты изготовления ВО 14-320

Общего назначения из углеродистой стали ТУ 4861-035-00270366-96
Взрывозащищенные из разнородных металлов ТУ 4861-051-00270366-98

Условия эксплуатации

Температура окружающей среды от –40oС до +40oС. Умеренный климат, 2-я или 3-я категории размещения. При защите двигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.

Технические характеристики

Общего назначения из оцинкованной или углеродистой стали
Типоразмер вентилятора Конс-трук-тивное испол-нение Двигатель Частота вращения рабочего колеса, об/мин Параметры в рабочей зоне Масса
венти-
лятора,
не
более, кг		 Вибро-
изоляторы
Типоразмер Мощ ность, кВт Произ- водитель ность, тыс. м3/ч Полное давление, Па Тип Коли- чество
ВО-14-320-4
 1,2
АИР56В4
 0,18 1320 2,3-3,7 90-53 19,8
ВО-14-320-5
 1,2
АИР63В4
 0,37 1320 4,6-6,5 145-75 26,5
ВО-14-320-6,3
 1,2
АИР71А6
 0,37 915 7,0-9,9 95-65 45
АИР80А4
 1,1 1395 10,4-15,5 230-150 48
ВО-14-320-8
 1,2
АИР100S4
 3 1410 21,0-27,7 320-200 88 Д039 4
ВО-14-320-10
 1,2
АИР112МА6
 3 950 25,3-37,0 220-140 130 Д040 4
ВО-14-320-12,5
 1,2
АИР112МВ8
 3 720 35,0-53,5 193-125 175 Д041 4
АИР132М6
 7,5 960 47,5-72,0 340-220 210 Д042 4



Взрывозащищенные из разнородных металлов (В)
Типоразмер вентилятора Конс-трук-тивное испол-нение Двигатель Частота вращения рабочего колеса, об/мин Параметры в рабочей зоне Масса
венти-
лятора,
не
более, кг
Типоразмер Мощ ность, кВт Произ- водитель ность, тыс. м3/ч Полное давление, Па
ВО-14-320-4B
 1,2
АИM63A4
 0,25 1320 2,3-3,7 90-53 30
ВО-14-320-5B
 1,2
АИM63В4
 0,37 1320 4,6-6,5 145-75 34,5
ВО-14-320-6,3B
 1,2
АИM71А6
 0,37 915 7,0-9,9 95-65 47,3
АИM80А4
 1,1 1395 10,4-15,5 230-150 55,1
ВО-14-320-8B
 1,2
АИM100S4
 3 1410 21,0-27,7 320-200 122
ВО-14-320-10B
 1,2
АИM112МА6
 3 950 25,3-37,0 220-140 167
ВО-14-320-12,5B
 1,2
АИM112МВ8
 3 720 35,0-53,5 193-125 207
АИM132М6
 7,5 960 47,5-72,0 340-220 240



Акустические характеристики

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровней, приведенных в таблице. На границах рабочего участка аэродинамической характеристики уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

Вентилятор n об/мин Значение LpI, дБ в октавных полосах f, Гц LpA, дБА
125 250 500 1000 2000 4000 8000
ВО-14-320-4B
 1320 70 67 72 71 68 62 54 75
ВО-14-320-5B
 1320 80 72 78 76 73 67 59 81
ВО-14-320-6,3B
 915 68 73 74 78 73 67 61 80
1395 77 79 83 86 82 76 70 90
ВО-14-320-8B
 1410 88 91 92 89 85 79 71 93
ВО-14-320-10B
 950 100 98 99 97 92 86 78 101
ВО-14-320-12,5B
 720 94 99 100 96 90 83 73 100
960 100 105 106 102 96 89 79 106

Габаритные и присоединительные размеры

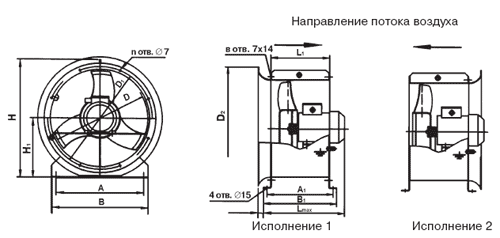

Вентиляторы осевые ВО-14-320 (ВО-06-300)

Вентилятор Размеры, мм Колво лопаток,
шт.
А А1 B B1 D D1 D2 H H1 Lmax L1 l n
ВО-14-320-4
 360 280 400 310 400 430 530 486 250 390 250 28 8 3
ВО-14-320-5
 450 290 490 320 500 530 650 596 310 352 260 40 16 4
ВО-14-320-6,3
 550 330 590 360 630 660 790 726 375 415 300 56 16 5

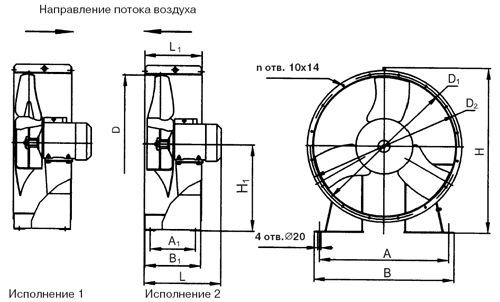

Вентиляторы осевые ВО-14-320 (ВО-06-300)

Вентилятор Размеры, мм Колво лопаток,
шт.
А А1 B B1 D D1 D2 H H1 Lmax L1 n
BO-14-320-8
 700 250 740 342 800 830 875 947 495 520 350 12 3
BO-14-320-10
 900 330 950 392 1006 1040 1070 1145 595 593 400 16 4
BO-14-320-12,5
 1100 400 1146 460 1250 1290 1316 1408 725 620 460 18 5
