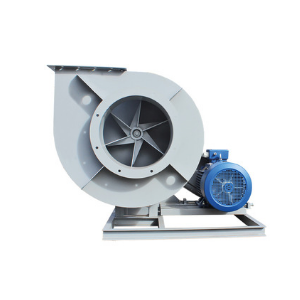

Вентиляторы ВР-100-45

Среднего давления.
Одностороннего всасывания.
Корпус спиральный поворотный.
Радиальные лопатки.
Количество лопаток – 8.
Направление вращения – правое и левое.

Назначение вентилятора ВР 100-45

Для замены вентиляторов Вентиляторы крышные ВКР.
Удаление древесных стружек и опилок.
Отсос металлической пыли от станков.
Системы пневмотранспорта зерна и при производстве круп.
Удаление пыли и шлаков при сварочном производстве.
Системы отбора запыленного воздуха при производстве цемента и железобетонных конструкций.
Другие производственные и санитарнотехнические цели.

Варианты изготовления ВР 100-45

Пылевые из углеродистой стали - ТУ 4861-024-11420931-93
Пылевые, коррозионностойкие из нержавеющей стали (К) Вентилятор изготавливается по специальному заказу - ТУ 4861-024-11420931-93

Условия эксплуатации ВР 100-45

Температура окружающей среды от -40oС до +40oС.
Умеренный климат, 2-я или 3-я категории размещения.
При эксплуатации вентиляторов в помещении допускается использование двигателей 3-ей категории.
При защите двигателя от атмосферных воздействий допускается использование вентиляторов в условиях умеренного климата 1-ой категории размещения.
Содержание пыли и других твердых примесей в перемещаемых средах не более 1 г/м³.

Технические характеристики ВР 100-45

Типоразмер вентилятора	Конструктивное исполнение	Двигатель		Частота вращения рабочего колеса, об/мин	Параметры в рабочей зоне		Масса венти- лятора, не более, кг	Вибро- изоляторы
Типоразмер вентилятора	Конструктивное исполнение	Типоразмер	Мощ ность, кВт	Частота вращения рабочего колеса, об/мин	Произ- водитель ность, тыс. м³/ч	Полное давление, Па	Масса венти- лятора, не более, кг	Тип	Коли- чество
ВР-100-45-5-02 ВР-100-45-5К	5	АИР112М4	5,5	1810	2,7-6,2	1600-1220	354	Д042	5
		АИР112М4	5,5	2030	3,0-5,2	2000-1840	356	Д042	5
		AHP132S4	7,5	2030	3,0-7,3	2000-1600	376	Д042	5
		AMP132S4	7,5	2285	3,4-5,8	2550-2350	377	Д042	5
		АИР132М4	11	2285	3,4-8,0	2550-2000	403	Д042	5
		АИР132М4	11	2575	3,7-7,2	3250-2700	414	Д042	5
		АИР16084	15	2575	3,7-9,0	3250-2450	469	Д042	5
ВР-100-45-6,3-02 ВР-100-45-6,ЗК	5	АИР132М4	11	1615	6,3-10,5	2100-1800	480	Д042	6
		AHP160S4	15	1810	7,0-11,0	2600-2300	531	Д042	6
		АИР160М4	18,5	1810	7,0-13,5	2600-2100	546	Д042	6
		АИР160М4	18,5	2040	8,0-10,4	3300-3100	573	Д042	6
		АИР18084	22	2040	8,0-13,2	3300-2900	557	Д042	6
ВР-100-45-8-01 ВР-100-45-8К	5	АИР160М4	18,5	1450	8,0-16,0	2600-2200	703	Д043	5
		AHP180S4	22	1450	8,0-19,0	2600-1950	721	Д043	5
		AHP180S4	22	1615	8,7-14,0	3200-2900	729	Д043	5
		АИР180М4	30	1615	8,7-22,0	3200-2450	149	Д043	5
		АИР180М4	30	1810	10,0-15,5	4000-3600	149	Д043	5
		АИР200М4	37	1615	8,7-22,5	3200-2350	830	Д043	6
		АИР200М4	37	1810	10,0-20,0	4000-3400	832	Д043	6
		AHP200L4	45	1810	10,0-25,0	4000-2900	872	Д043	6

Акустические характеристики ВР 100-45

Вентилятор	n об/мин	Значение LpI, дБ в октавных полосах f, Гц								LpA, дБА
Вентилятор	n об/мин	63	125	250	500	1000	2000	4000	8000	LpA, дБА
ВР-100-45-5-02	1810	90	92	96	95	92	91	85	76	97
	2030	95	97	101	100	97	96	90	81	102
	2285	97	99	103	102	99	98	92	83	104
	2575	102	104	108	107	104	103	97	88	109
ВР-100-45-6,3-02	1615	96	98	102	101	98	97	91	82	103
	1810	101	103	107	106	103	102	96	87	108
	2040	102	104	108	107	104	103	97	88	109
ВР-100-45-8-01	1450	110	114	115	112	108	106	99	92	116
	1615	110	114	115	112	108	106	99	92	116
	1810	111	115	116	113	109	107	100	93	117

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора.

На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровней, приведенных в таблице.

На границах рабочего участка аэродинамической характеристики уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

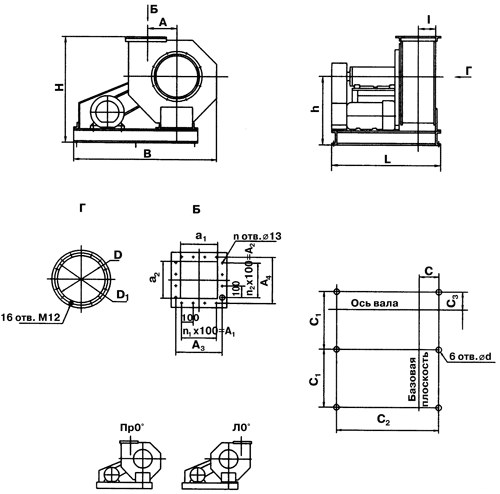

Габаритные и присоединительные размеры ВР 100-45

Вентиляторы пылевые ВР-100-45 (ВРП-115-45)

Вентилятор	Размеры, мм																				n	n1	n2
	h	l	Lmax	A	H	B		D	D1	d	a1	a2	A1	A2	A3	A4	C	C1	C2	C3
	h	l	Lmax	A	H	Пр₀o	Л₀o	D	D1	d	a1	a2	A1	A2	A3	A4	C	C1	C2	C3
ВР-100-45-5-02	550	156	1100	250	877	1260	1360	350	390	15	300	300	200	200	342	342	185	550	1060	233	12	2	2
ВР-100-45-6,3-02	740	195	1200	316	1142	1600	1726	440	500	18	380	380	300	300	430	430	220	700	1160	275	16	3	3
ВР-100-45-8-01	798	245	1340	400	1308	1876	2026	560	610	18	480	480	400	400	530	530	271	780	1300	262	20	4	4

Техническая документация на вентиляторы ВР-100-45 (ВЦП 7-40)
