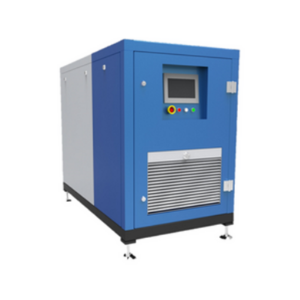

Турбовоздуходувка Turbowin WL

Высокоскоростная центробежная турбовоздуходувка на воздушном подшипнике.

Особенности турбовоздуходувки Turbowin WL

• Высокоскоростные двигатели на постоянных магнитах;
• Аэродинамические подшипники;
• 100% безмасляная технология;
• Регулировка потока посредством изменения скорости (инвертор);
• Низкий уровень шума и практически отсутствие вибрации;
• Объектно-ориентированная структура продукта (удобное использование, установка и обслуживание);
• Энергосбережение более 30%;
• Продолжительный срок службы.

Предназначение турбовоздуходувки Turbowin WL

Конструкция воздуходувки Turbowin WL

Сенсорный ЖК-дисплей

Посредством 7-дюмовый сенсорного экрана в машинах WL-серии в режиме реального времени можно регулировать производительность, мощность, скорость вращения. На экране отображаются все рабочие характеристики на русском языке, включая давление и температуру.

Более производительные модели WL250 имеют 10-дюймовый экран, что делает работу с машиной более комфортной. Интерфейс управления поддерживает функции Запуска, Нагрузки, Остановки, Аварийной остановки и т.д.

Частотный преобразователь

В новой серии воздуходувок WL используется мотор на постоянном магните, а также новейшие конфигурации частотных преобразователей YASKAWA A1000 и VACON NXP.

Двухступенчатая система охлаждения воздуходувки серии WL позволяет охлаждать не только электродвигатель, но и все периферийное оборудование включая, инвертор без синусоидального фильтра. Это обеспечивает простое устройство агрегата без дополнительных систем охлаждения частотного преобразователя.

Программно-логический контроллер / Панель управления

Воздуходувку серии WL можно выбрать с панелью управления формата PLC или MICOM. Коммуникационные порты RS485 / RS232 / Ethernet-3 имеют возможность подключения к любому протоколу. Кроме того, установлены компактные схемы управления сетями для облегчения технического обслуживания.

Предохранительный клапан

Воздуходувки WL-серии не нуждаются в использовании внешнего компрессорного источника, так как благодаря использованию электромагнитного предохранительного клапана в продукте создается операционное дифференциальное давление.

Предохранительный клапан защищает, если во время точного управления в системе возникает помпаж, или используется в качестве предохранителя в случае чрезвычайной ситуации.

Система всасывания и замера производительности

• двойная система фильтрации;
• эффективность фильтра — 85%;
• легкая замена фильтра.

Двигатель WL- серии

• Вывод: 22,5 кВт ~ 300 кВт;
• Число оборотов: 20,000 ~ 50,000 об/мин;
• Давление: 4000 ~ 10000 мм водяного столба;
• Класс изоляции: Н;
• Имеет функцию самовсасывания и низкотемпературного охлаждения.

Система измерения производительности

В машинах WL-серии проводится заключительная проверка на эффективность всасывания и оценивается скорость нагнетаемого потока, что гарантирует высокую производительность агрегата. На каждой модели установлена система измерения производительности (МОС 5167-2).

Технические характеристики турбовоздуходувки Turbowin WL
