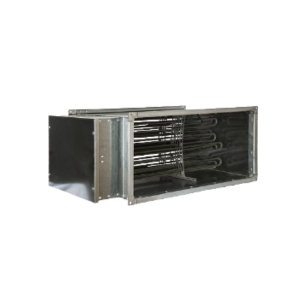

Канальный нагреватель НЭП для прямоугольных каналов
Электрический калорифер модели НЭП служит для подогрева воздушных потоков в приточно-вытяжных вентиляционных сетях. Устройство функционирует в связке с внешними блоками управления, такими как регуляторы Pulser, ТТС, термостаты и иные автоматизированные системы контроля температуры. Это гарантирует стабильность работы вентиляции и поддержание необходимых параметров микроклимата.
Требования к эксплуатации
Изделие произведено согласно ГОСТ 15150-69 (исполнение УХЛ 4) и рассчитано на размещение внутри помещений, куда не попадают осадки. При установке критически важно соблюдать направление движения воздуха, указанное стрелкой на корпусе. Для безопасной эксплуатации скорость потока должна составлять минимум 1,5 м/с, а температура на выходе — не более 40 °C. Игнорирование этих норм активирует защиту от перегрева.
Особенности установки
Конструкция допускает монтаж в любой плоскости — горизонтально или вертикально. Расположение клеммной коробки предусмотрено сверху или сбоку, что упрощает подвод кабеля и интеграцию в схемы прямоугольных воздуховодов.
Системы безопасности
Для предотвращения аварийных ситуаций оборудование оснащено двойной системой термической защиты.
- Двухуровневая защита от перегрева
- Основной термостат с авторестартом (сработка при 60 °C)
- Аварийный термостат с ручным сбросом (сработка при 100 °C)
- Степень защиты корпуса IP43

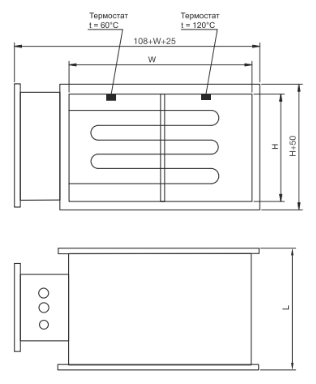

Габаритные размеры НЭП
| Модель | W | H, мм | L | Вес, кг |
| НЭП-40-20/9 | 400 | 200 | 370 | 10 |
| НЭП-40-20/12 | 400 | 200 | 370 | 10 |
| НЭП-40-20/15 | 400 | 200 | 370 | 12 |
| НЭП-50-25/12 | 500 | 250 | 370 | 13 |
| НЭП-50-25/18 | 500 | 250 | 370 | 15 |
| НЭП-50-25/24 | 500 | 250 | 370 | 19 |
| НЭП-50-30/12 | 500 | 300 | 370 | 15 |
| НЭП-50-30/18 | 500 | 300 | 370 | 15 |
| НЭП-50-30/24 | 500 | 300 | 370 | 22 |
| НЭП-60-30/18 | 600 | 300 | 370 | 18 |
| НЭП-60-30/24 | 600 | 300 | 370 | 22 |
| НЭП-60-30/30 | 600 | 300 | 370 | 25 |
| НЭП-60-30/36 | 600 | 300 | 370 | 25 |
| НЭП-60-35/24 | 600 | 350 | 370 | 23 |
| НЭП-60-35/36 | 600 | 350 | 370 | 26 |
| НЭП-60-35/48 | 600 | 350 | 370 | 34 |
| НЭП-70-40/22,5 | 700 | 400 | 370 | 33 |
| НЭП-70-40/30 | 700 | 400 | 370 | 34 |
| НЭП-70-40/45 | 700 | 400 | 370 | 36 |
| НЭП-70-40/60 | 700 | 400 | 500 | 44 |
| НЭП-70-40/75 | 700 | 400 | 500 | 48 |
| НЭП-70-40/90 | 700 | 400 | 615 | 55 |
| НЭП-80-50/45 | 800 | 500 | 500 | 38 |
| НЭП-80-50/60 | 800 | 500 | 500 | 45 |
| НЭП-80-50/75 | 700 | 400 | 500 | 51 |
| НЭП-80-50/90 | 700 | 400 | 615 | 58 |
| НЭП-100-50/45 | 1000 | 500 | 500 | 40 |
| НЭП-100-50/60 | 1000 | 500 | 500 | 51 |
| НЭП-100-50/75 | 1000 | 500 | 500 | 59 |
| НЭП-100-50/90 | 1000 | 500 | 615 | 63 |
Технические характеристики НЭП
| Модель | Тиристорное управление | Мин. расх. возд., м³/ч | Число фаз, напряжение, В (50Гц) | Общая мощность, кВт | Ступени нагреватели, кВт |
| НЭП-40-20/6-2ф | TTCOME | 440 | 2~400 | 6 | 6 |
| НЭП-40-20/9 | TTCOME | 3~400 | 9 | 9 | |
| НЭП-40-20/12 | TTCOME | 3~400 | 12 | 12 | |
| НЭП-40-20/15 | TTCOME | 680 | 3~400 | 15 | 9+6 |
| НЭП-50-25/7,5 | TTCOME | 3~400 | 7,5 | 7,5 | |
| НЭП-50-25/12 | TTCOME | 3~400 | 12 | 12 | |
| НЭП-50-25/15 | TTCOME | 3~400 | 15 | 7,5+7,5 | |
| НЭП-50-25/18 | TTCOME | 3~400 | 18 | 12+6 | |
| НЭП-50-25/22,5 | TTMAX | 3~400 | 22,5 | 15+7,5 | |
| НЭП-50-25/24 | TTMAX | 3~400 | 24 | 12+6+6 | |
| НЭП-50-30/7,5 | TTCOME | 810 | 3~400 | 7,5 | 7,5 |
| НЭП-50-30/12 | TTCOME | 3~400 | 12 | 12 | |
| НЭП-50-30/15 | TTCOME | 3~400 | 15 | 7,5+7,5 | |
| НЭП-50-30/18 | TTMAX | 3~400 | 18 | 12+6 | |
| НЭП-50-30/22,5 | TTMAX | 980 | 3~400 | 22,5 | 15+7,5 |
| НЭП-50-30/24 | TTMAX | 3~400 | 24 | 12+6+6 | |
| НЭП-50-30/30 | TTMAX | 3~400 | 30 | 15+15 | |
| НЭП-60-30/15 | TTCOME | 3~400 | 15 | 7,5+7,5 | |
| НЭП-60-30/18 | TTMAX | 1200 | 3~400 | 18 | 12+6 |
| НЭП-60-30/22,5 | TTMAX | 3~400 | 22,5 | 15+7,5 | |
| НЭП-60-30/24 | TTMAX | 3~400 | 24 | 12+6+6 | |
| НЭП-60-30/30 | TTMAX | 3~400 | 30 | 15+15 | |
| НЭП-60-30/36 | TTMAX | 3~400 | 36 | 12+12+6 | |
| НЭП-60-35/15 | TTCOME | 3~400 | 15 | 7,5+7,5 | |
| НЭП-60-35/18 | TTMAX | 3~400 | 18 | 12+6 | |
| НЭП-60-35/22,5 | TTMAX | 3~400 | 22,5 | 15+7,5 | |
| НЭП-60-35/30 | TTMAX | 3~400 | 30 | 15+15 | |
| НЭП-70-40/22,5 | TTMAX | 3~400 | 22,5 | 15+7,5 | |
| НЭП-70-40/30 | TTMAX | 1550 | 3~400 | 30 | 15+7,5+7,5 |
| НЭП-70-40/36 | TTMAX | 3~400 | 36 | 12+12+6 | |
| НЭП-70-40/48 | TTMAX | 3~400 | 48 | 12+12+12+6 | |
| НЭП-70-40/60 | TTMAX | 3~400 | 60 | 15+15+15+7,5+7,5 | |
| НЭП-70-40/75 | TTMAX | 3~400 | 75 | 15+15+15+15+7,5+7,5 | |
| НЭП-70-40/90 | TTMAX | 3~400 | 90 | 15+15+15+15+15+7,5 | |
| НЭП-80-50/30 | TTMAX | 2200 | 3~400 | 30 | 15+7,5+7,5 |
| НЭП-80-50/45 | TTMAX | 3~400 | 45 | 15+15+7,5+7,5 | |
| НЭП-80-50/60 | TTMAX | 3~400 | 60 | 15+15+15+7,5+7,5 | |
| НЭП-80-50/75 | TTMAX | 3~400 | 75 | 15+15+15+15+7,5+7,5 | |
| НЭП-80-50/90 | TTMAX | 2500 | 3~400 | 90 | 15+15+15+15+15+7,5 |
| НЭП-80-50/30 | TTMAX | 3~400 | 30 | 15+7,5+7,5 | |
| НЭП-80-50/45 | TTMAX | 3~400 | 45 | 15+15+7,5+7,5 | |
| НЭП-80-50/60 | TTMAX | 3~400 | 60 | 15+15+15+7,5+7,5 | |
| НЭП-80-50/75 | TTMAX | 3~400 | 75 | 15+15+15+15+7,5+7,5 | |
| НЭП-100-50/30 | TTMAX | 2700 | 3~400 | 30 | 15+7,5+7,5 |
| НЭП-100-50/45 | TTMAX | 3~400 | 45 | 15+15+7,5+7,5 | |
| НЭП-100-50/60 | TTMAX | 3~400 | 60 | 15+15+15+7,5+7,5 | |
| НЭП-100-50/75 | TTMAX | 3~400 | 75 | 15+15+15+15+7,5+7,5 | |
| НЭП-100-50/90 | TTMAX | 3~400 | 90 | 15+15+15+15+15+7,5 |
