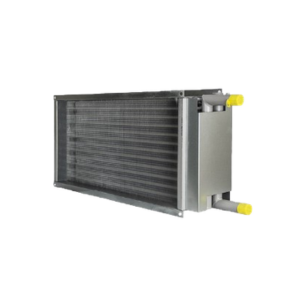

Водяной канальный нагреватель НВП для прямоугольных каналов

Калорифер водяного типа модели НВП служит для подогрева воздушных масс в вентиляционных контурах. Оборудование адаптировано для работы в регионах с умеренными и низкими температурами.

Изготовление соответствует стандарту УХЛ3 (ГОСТ 15150), что гарантирует надежность и длительный срок службы при соблюдении эксплуатационных норм.

Устройство и принцип действия

Теплообменный узел сформирован из рядов медных труб диаметром 12 мм, оснащенных гофрированными алюминиевыми ламелями толщиной 0,12–0,25 мм. Такая компоновка гарантирует высокую теплоэффективность при компактных размерах. Трубки объединены в коллекторы из стали или меди, через которые циркулирует теплоноситель. Подключение к магистрали осуществляется через патрубки, рассчитанные на сварное, резьбовое или фланцевое соединение. Габариты варьируются от 200×100 мм до 3000×2000 мм. Теплообмен происходит при контакте воздуха с поверхностью труб и пластин. Допускается реализация как прямоточной, так и противоточной схемы движения сред для выбора оптимального режима.

Совместимость и монтаж

Геометрия входного сечения унифицирована под стандартные прямоугольные воздуховоды. Присоединительные параметры согласованы с прочими элементами вентсистем, такими как вентиляторы, электрические калориферы и глушители. Это упрощает интеграцию в готовые сети и позволяет заменять зарубежные аналоги без переделки каналов.

Варианты исполнения

• Двухрядные теплообменники с шагом ламелей 2,2 мм — для подогрева в вентиляционных системах
• Трехрядные теплообменники с шагом ламелей 1,8 мм — для вентиляции и воздушных завес

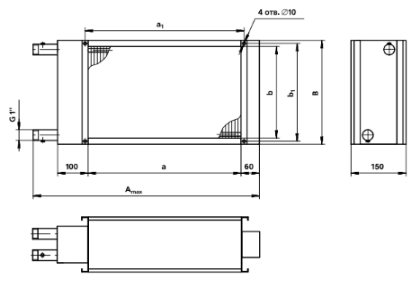

Габаритные размеры НВП
