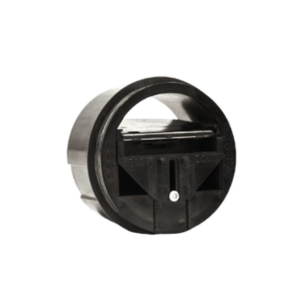

Клапан постоянного расхода воздуха РУКАВ
Клапан постоянного расхода воздуха серии RUCAV (РУКАВ) предназначен для поддержания заданных проектом параметров воздухообмена в вентиляционных системах различного назначения.
Устройство обеспечивает точное соблюдение расчетных характеристик, предусмотренных проектной документацией.
Клапан гарантирует стабильный объём воздушного потока вне зависимости от изменений давления в сети воздуховодов, что позволяет сохранять баланс системы и поддерживать требуемые показатели работы вентиляции.
Принцип действия
Работа устройства основана на автоматическом поддержании постоянного расхода воздуха при перепаде давления в диапазоне от 50 до 250 Па.
Встроенный регулирующий механизм компенсирует колебания давления, обеспечивая равномерную подачу или удаление воздуха без применения сложных автоматизированных систем управления.
Монтаж и регулировка
Настройка клапана выполняется непосредственно на объекте установки. Регулирование осуществляется механическим способом при помощи встроенного механизма, что облегчает пусконаладочные работы и позволяет оперативно задать необходимые параметры функционирования системы.
Область применения
- Приточные вентиляционные системы
- Вытяжные вентиляционные системы
- Жилые, административные и промышленные здания
Комплектация клапана РУКАВ
- Патрубок клапана
- Картридж
- Регулирующая заслонка
- Шкала
- Фиксирующий винт
Габаритные размеры РУКАВ
Технические характеристики РУКАВ
| ТИПОРАЗМЕР | НАИМЕНОВАНИЕ | ДИАПАЗОН РАСХОДА, м³/ч | НАСТРОЙКА С ЗАВОДА, м³/ч | ШАГ НАСТРОЙКИ, м³/ч | ГАБАРИТЫ | |
| ØD, мм | L, мм | |||||
| RUCAV-80 | RUCAV-80/50 | 15-50 | 50 | 2,5 | 80 | 57 |
| RUCAV-100 | RUCAV-100/50 | 15-50 | 50 | 5 | 100 | 68 |
| RUCAV-100/100 | 50-100 | 100 | ||||
| RUCAV-125 | RUCAV-125/50 | 15-50 | 50 | 5 | 125 | 86 |
| RUCAV-125/100 | 50-100 | 100 | ||||
| RUCAV-125/180 | 100-180 | 180 | ||||
| RUCAV-150 | RUCAV-150/50 | 15-50 | 50 | 5 | 150 | 85 |
| RUCAV-150/100 | 50-100 | 100 | ||||
| RUCAV-150/180 | 100-180 | 180 | ||||
| RUCAV-150/300 | 180-300 | 300 | ||||
| RUCAV-160 | RUCAV-160/50 | 15-50 | 50 | 5 | 160 | 85 |
| RUCAV-160/100 | 50-100 | 100 | ||||
| RUCAV-160/180 | 100-180 | 180 | ||||
| RUCAV-160/300 | 180-300 | 300 | ||||
| RUCAV-200 | RUCAV-200/50 | 15-50 | 50 | 10 | 200 | 91 |
| RUCAV-200/100 | 50-100 | 100 | ||||
| RUCAV-200/180 | 100-180 | 180 | ||||
| RUCAV-200/300 | 180-300 | 300 | ||||
| RUCAV-200/500 | 300-500 | 500 | ||||
| RUCAV-250 | RUCAV-250/180 | 100-180 | 180 | 25 | 250 | 120 |
| RUCAV-250/300 | 180-300 | 300 | ||||
| RUCAV-250/500 | 300-500 | 500 | ||||
| RUCAV-250/800 | 500-800 | 800 | ||||
