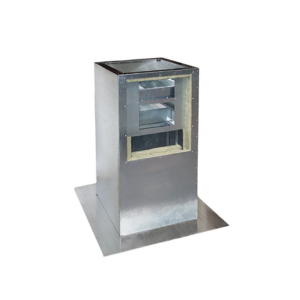

Стакан монтажный STrf-iso
Монтажные стаканы предназначены для установки крышных вентиляторов на кровле зданий и обеспечивают надежное крепление оборудования.
Конструкция изделий предусматривает теплоизоляцию, что повышает их эксплуатационные характеристики и позволяет использовать их в различных климатических условиях.
Внутри корпуса размещён термо- и шумоизоляционный материал, предотвращающий образование конденсата на внутренних поверхностях.
Это особенно важно при разнице температур между наружным воздухом и удаляемым из помещения воздушным потоком, что способствует защите конструкции от влаги и продлевает срок службы оборудования.
Стандартное исполнение предусматривает монтаж на горизонтальную поверхность кровли. По запросу возможно изготовление вариантов для установки на наклонные поверхности с уклоном до 35° относительно горизонтали.
Также допускается использование стакана в качестве узла прохода через кровлю.
Дополнительные варианты комплектации
- Фильтр с верхним обслуживанием (ft)
- Фильтр с боковым обслуживанием (fs)
- Обратный клапан (OK)
- Боковой врезок в корпусе (BB)
- Клеммная коробка (E)
- Верхняя заглушка (pl)
- Защитная сетка (gr)
- Сопрягающий аппарат (CA)
- Исполнение для наклонной кровли (G)
- Нестандартная высота (h)
- Переходник для монтажа вентилятора другого типоразмера (ns)
| Соответствие моделей вентиляторов ROOF-H и ROOF-H типоразмерам стаканов (установка без переходов) |
|
| Наименование стакана | Модели вентиляторов ROOF-H и ROOF-V |
| STrF - lso-280-315 | 280 и 315 |
| STrF - lso-350-400 | 350 и 400 |
| STrF - lso-450-500 | 450 и 500 |
| STrF - lso-560 | 560 |
| STrF - lso-71 О | 710 |

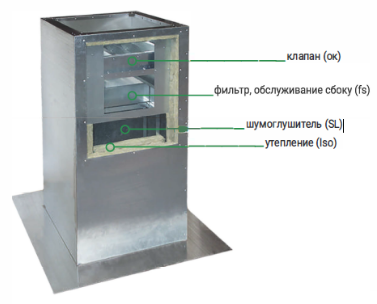

Конструкция

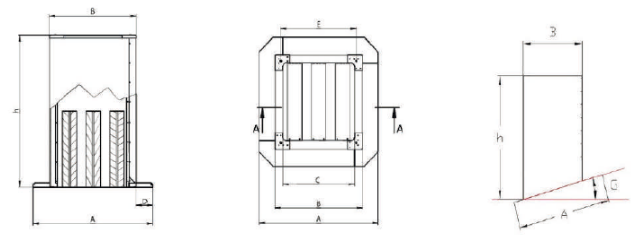

Габаритные и присоединительные размеры
| Наименование стакана | A, мм | B, мм | C, мм | h, мм | E, мм | Масса, кг |
| STrF-Iso-280-315 | 619 | 391 | 280 | 1000 | 330 | 23 |
| STrF-Iso-350-400 | 779 | 550 | 440 | 1000 | 450 | 24,7 |
| STrF-Iso-450-500 | 850 | 620 | 510 | 1000 | 535 | 45 |
| STrF-Iso-560 | 1119 | 893 | 780 | 1000 | 745 | 89 |
| STrF-Iso-710 | 1260 | 1032 | 920 | 1000 | 840 | 116 |
Характеристики шумоглушителя
| Наименование стакана | Длина пластины, мм | Расстояние между пластинами, мм | Высота пластин, мм | Число пластин | Масса, кг |
| STrF-Iso-280-315 | 100 | 89 | 602 | 1 | 30,1 |
| STrF-Iso-350-400 | 200 | 119 | 602 | 1 | 31,8 |
| STrF-Iso-450-500 | 150 | 70 | 602 | 2 | 59 |
| STrF-Iso-560 | 150 | 159 | 602 | 2 | 103,8 |
| STrF-Iso-710 | 150 | 164 | 602 | 3 | 137 |

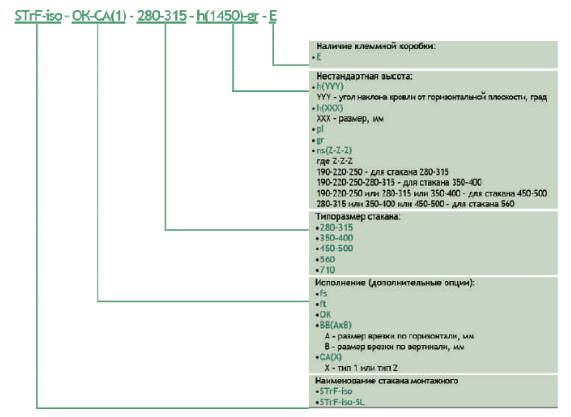

Пример заказа
Структура заказной строки включает наименование стакана, дополнительные опции, типоразмер и специфические параметры.
Пример: Стакан монтажный типоразмера 280-315 высотой 1450 мм с защитной сеткой, с обратным клапаном, спрягающим аппаратом типа 1 и с клеммной коробкой, установка на горизонтальную кровлю.
Обозначение: STrF-iso-OK-CA(1)-280-315-h(1450)-gr-E, где:
- STrF-iso — наименование стакана монтажного;
- OK — обратный клапан;
- CA(1) — спрягающий аппарат типа 1;
- 280-315 — типоразмер стакана;
- h(1450) — нестандартная высота;
- gr — защитная сетка;
- E — наличие клеммной коробки.

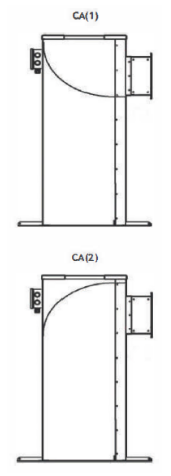

Типы спрямляющих аппаратов
