Звукоизолированный бокс НЗМ ДУО...ЕС

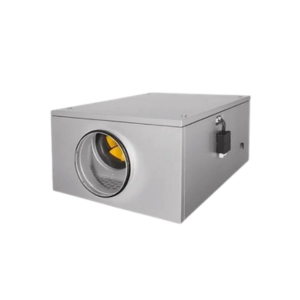

Звукоизолированный бокс НЗМ ДУО...EC предназначен для организации эффективной приточно-вытяжной вентиляции с минимальным уровнем шума. Он применяется в помещениях, где важно сочетание высокой производительности и акустического комфорта.
Корпус устройства выполнен из оцинкованной листовой стали и оборудован вентиляторами с современными EC-двигателями, что обеспечивает надёжную и экономичную работу системы. Внутреннее использование шумоизоляционных материалов позволяет значительно снизить уровень шума, что особенно важно при монтаже рядом с рабочими зонами или в помещениях с повышенными требованиями к акустике.
Конструктивные особенности
- Корпус из прочной оцинкованной стали, устойчивой к коррозии и механическим повреждениям
- Встроенные вентиляторы с EC-двигателями
- Снижение шума благодаря звукоизоляции
- Высокая энергоэффективность оборудования
- Плавная регулировка скорости работы вентиляторов
Преимущества применения
Использование EC-технологии позволяет точно подстраивать производительность вентиляционной системы под текущие потребности объекта, что снижает энергозатраты и повышает общую эффективность работы. Звукоизолированный бокс НЗМ ДУО...EC идеально подходит для административных, коммерческих и производственных помещений, где требуется сочетание мощной вентиляции и низкого уровня шума.
Технические характеристики НЗМ ДУО...EC

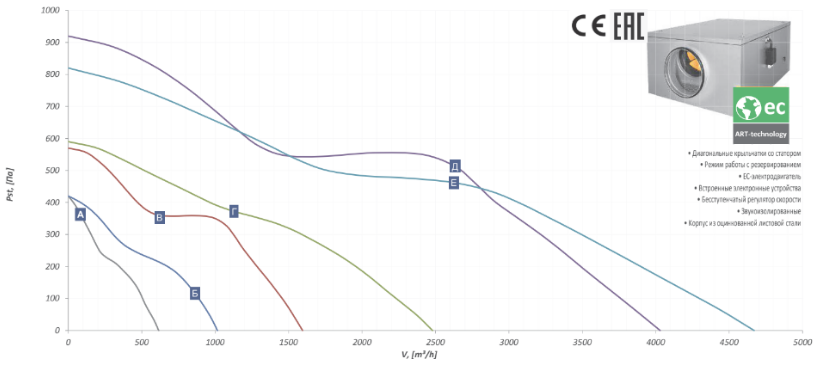

| Обозначение кривой | Модель | Напряжение, [B] | (1*) Частота, [Γц] | Эл. мощность, [Bт] | Номин. ток, [A] | Расход, [m³/h] | Статическое давление, [Πα] |
| A | NZM DUO 150L EC 01 | 230, 1~ | 50 | 69 | 0,57 | 615 | 420 |
| Б | NZM DUO 200 EC 01 | 230, 1~ | 50 | 117 | 0,94 | 1015 | 420 |
| B | NZM DUO 250 EC 01 | 230, 1~ | 50 | 189 | 1,52 | 1595 | 570 |
| Γ | NZM DUO 315 EC 01 | 230, 1~ | 50 | 296 | 1,98 | 2480 | 590 |
| Д | NZM DUO 355 EC 01 | 230, 1~ | 50 | 724 | 3,22 | 4030 | 920 |
| E | NZM DUO 400 EC 01 | 230, 1~ | 50 | 725 | 3,22 | 4670 | 820 |
| Обозначение кривой | Модель | Частота вращения, [об/мин] | Макс. стат. эффективность, [%] | (2*) УМB, [Bт/(м³/с)] | Температура окруж. среды, градус Цельсия | Температура трансп. возд., градус Цельсия |
| A | NZM DUO 150L EC 01 | 3840 | 32,1 | 569 | 40 | 40 |
| Б | NZM DUO 200 EC 01 | 3150 | 33,2 | 612 | 40 | 40 |
| B | NZM DUO 250 EC 01 | 3390 | 48,6 | 667 | 40 | 40 |
| Γ | NZM DUO 315 EC 01 | 2890 | 42,8 | 701 | 40 | 40 |
| Д | NZM DUO 355 EC 01 | 3010 | 48,4 | 1052 | 40 | 40 |
| E | NZM DUO 400 EC 01 | 2570 | 45,7 | 912 | 40 | 40 |
| Обозначение кривой | Модель | Мин. рабоч. температура, градус Цельсия | (3*) УЗД на входе, LpA5 [dB(A)], 3m/Q=1 | УЗД на выходе, LpA6 [dB(A)], 3m/Q=1 | УЗД снаружи корп., LpA2 [dB(A)], 3m/Q=1 |
| A | NZM DUO 150L EC 01 | −30 | 44 | 44 | 34 |
| Б | NZM DUO 200 EC 01 | −30 | 48 | 48 | 37 |
| B | NZM DUO 250 EC 01 | −30 | 51 | 52 | 40 |
| Γ | NZM DUO 315 EC 01 | −30 | 52 | 54 | 41 |
| Д | NZM DUO 355 EC 01 | −25 | 58 | 62 | 47 |
| E | NZM DUO 400 EC 01 | −25 | 57 | 58 | 44 |
| Обозначение кривой | Модель | (4*) Регулирование | (5*) Защита двигателя | Защита двигателя IP | Класс изоляции | Bес, [кг] | Конденсатор, [мкФ] |
| A | NZM DUO 150L EC 01 | 0−10V | TEC | IP54 | F | 32 | − |
| Б | NZM DUO 200 EC 01 | 0−10V | TEC | IP54 | F | 40 | − |
| B | NZM DUO 250 EC 01 | 0−10V | TEC | IP33 | F | 45 | − |
| Γ | NZM DUO 315 EC 01 | 0−10V | TEC | IP33 | F | 65 | − |
| Д | NZM DUO 355 EC 01 | 0−10V | TEC | IP20 | F | 82 | − |
| E | NZM DUO 400 EC 01 | 0−10V | TEC | IP20 | F | 103 | − |
