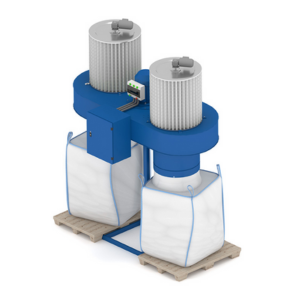

Агрегаты пылеулавливающие ПФЦ

Заказать
Заказать

Рециркуляционные пылеулавливающие агрегаты ПФЦ предназначены для эффективного отсоса и очистки воздуха от сухой, неслипающейся пыли и стружки. Оборудование применяется в производственных и технологических помещениях, где требуется поддержание нормативной чистоты воздуха и организация локальной аспирации без выброса очищенного воздуха наружу.

Конструкция агрегатов ПФЦ

Агрегат ПФЦ представляет собой компактное и функциональное устройство, включающее корпус, малошумный пылевой вентилятор с профилированными лопатками, встроенный циклонный элемент с улиточным входом для предварительного отделения крупных фракций пыли, пылесборный мешок и фильтровальный элемент. В качестве фильтровального элемента используется кассета из полиэстера, отличающаяся высокой механической прочностью и износостойкостью.

Эффективность очистки воздуха

Агрегаты с фильтровальной кассетой обеспечивают стабильную работу в широком диапазоне размеров пылевых частиц. Встроенный циклонный элемент эффективно отделяет крупные фракции, снижая нагрузку на основной фильтр. Фильтровальные кассеты собственного производства относятся к классам очистки M6 и F9, что позволяет достигать остаточной концентрации мелкодисперсной пыли не более 0,5 мг/м³.

Благодаря развитой поверхности фильтрации кассета обладает высокой пылеёмкостью, что обеспечивает длительную эксплуатацию агрегата без существенного снижения производительности. Допустимая максимальная концентрация пыли на входе в агрегат составляет 15 г/м³ для крупной и 5 г/м³ для мелкой пыли.

Система регенерации фильтра

Фильтровальная кассета оснащается встроенным механическим узлом регенерации внутренней поверхности. В зависимости от исполнения регенерация может осуществляться вручную (индекс «К» в обозначении агрегата) либо автоматически с помощью мотор-редуктора (индекс «КР»). Автоматическая система регенерации срабатывает при каждом выключении агрегата, обеспечивая поддержание стабильных характеристик фильтрации.

Преимущества и комплектация

Агрегаты ПФЦ с фильтровальной кассетой и системой регенерации в большинстве случаев позволяют заменить малогабаритные рукавные фильтры внутреннего исполнения. По желанию заказчика оборудование может комплектоваться воздуховодами, переходами и коллекторами для подключения нескольких точек отсоса, что расширяет возможности применения агрегатов в составе различных аспирационных систем.

Модельный ряд

В модельный ряд рециркуляционных пылеулавливающих агрегатов ПФЦ входят следующие модели:

  • ПФЦ-8000КР

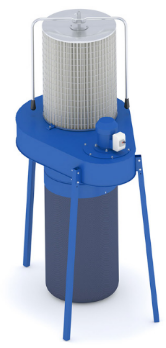

  • ПФЦ-1250К, ПФЦ-1500К, ПФЦ-2000К

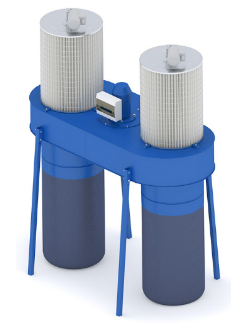

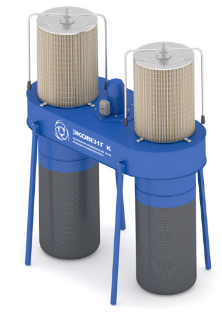

  • ПФЦ-3000К, ПФЦ-4000К, ПФЦ-5000К

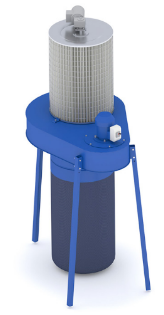

  • ПФЦ-1250КР, ПФЦ-1500КР, ПФЦ-2000КР
  • ПФЦ-3000КР, ПФЦ-4000КР, ПФЦ-5000КР

Габаритные и присоединительные размеры

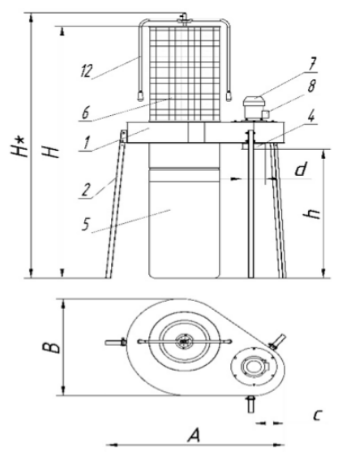

ПФЦ-1250К,ПФЦ-1500К, ПФЦ-2000К

Модель Н Н* h d A B c
ПФЦ-1250 2280 2430 1305 140 1300 890 255
ПФЦ-1500 2300 2450 1305 160 1300 890 255
ПФЦ-2000 2350 2500 1310 180 1300 890 255

Условные обозначения:

  1. Корпус агрегата в сборе с вентилятором
  2. Стойка
  3. Основание
  4. Входной патрубок
  5. Пылесборный мешок
  6. Фильтровальная кассета
  7. Электродвигатель с вентилятором
  8. Автоматический выключатель
  9. Блок управления
  10. Система регенерации с электроприводом
  11. Пылесборник (мягкий контейнер)
  12. Ручная регенерация

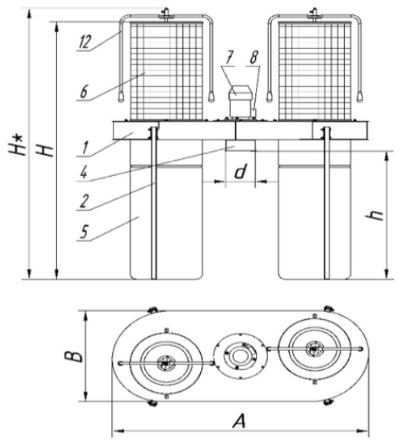

ПФЦ-3000К, ПФЦ-4000К, ПФЦ-5000К

Модель Н Н* h d A B c
ПФЦ-3000 2310 2460 1260 225 1980 835  -
ПФЦ-4000 2370 2520 1260 250 1980 835 -
ПФЦ-5000 2430 2580 1260 280 1980 835 -

Условные обозначения:

  1. Корпус агрегата в сборе с вентилятором
  2. Стойка
  3. Основание
  4. Входной патрубок
  5. Пылесборный мешок
  6. Фильтровальная кассета
  7. Электродвигатель с вентилятором
  8. Автоматический выключатель
  9. Блок управления
  10. Система регенерации с электроприводом
  11. Пылесборник (мягкий контейнер)
  12. Ручная регенерация

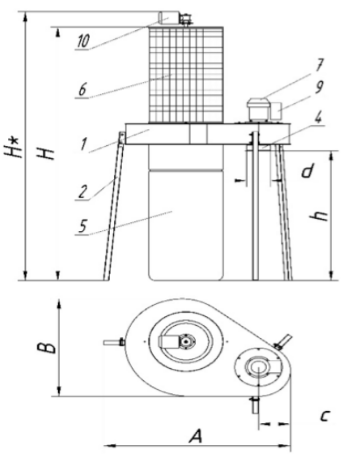

ПФЦ-1250КР, ПФЦ-1500КР, ПФЦ-2000КР

Модель Н Н* h d A B c
ПФЦ-1250 2280 2430 1305 140 1300 890 255
ПФЦ-1500 2300 2450 1305 160 1300 890 255
ПФЦ-2000 2350 2500 1310 180 1300 890 255

Условные обозначения:

  1. Корпус агрегата в сборе с вентилятором
  2. Стойка
  3. Основание
  4. Входной патрубок
  5. Пылесборный мешок
  6. Фильтровальная кассета
  7. Электродвигатель с вентилятором
  8. Автоматический выключатель
  9. Блок управления
  10. Система регенерации с электроприводом
  11. Пылесборник (мягкий контейнер)
  12. Ручная регенерация

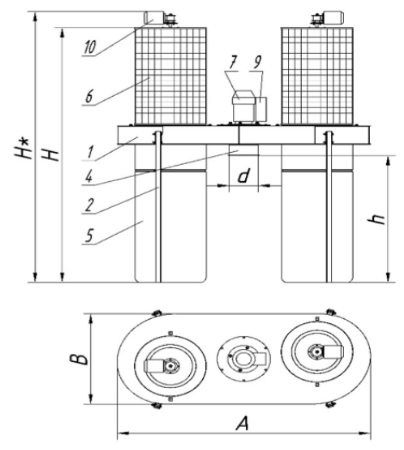

ПФЦ-3000КР, ПФЦ-4000КР, ПФЦ-5000КР

Модель Н Н* h d A B c
ПФЦ-3000 2310 2460 1260 225 1980 835  -
ПФЦ-4000 2370 2520 1260 250 1980 835 -
ПФЦ-5000 2430 2580 1260 280 1980 835 -

Условные обозначения:

  1. Корпус агрегата в сборе с вентилятором
  2. Стойка
  3. Основание
  4. Входной патрубок
  5. Пылесборный мешок
  6. Фильтровальная кассета
  7. Электродвигатель с вентилятором
  8. Автоматический выключатель
  9. Блок управления
  10. Система регенерации с электроприводом
  11. Пылесборник (мягкий контейнер)
  12. Ручная регенерация

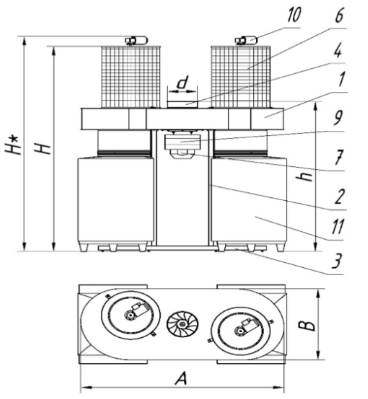

ПФЦ-8000КР

Модель Н Н* h d A B c
ПФЦ-8000 2820 3000 2190 355 2470 1060 ¯

Условные обозначения:

  1. Корпус агрегата в сборе с вентилятором
  2. Стойка
  3. Основание
  4. Входной патрубок
  5. Пылесборный мешок
  6. Фильтровальная кассета
  7. Электродвигатель с вентилятором
  8. Автоматический выключатель
  9. Блок управления
  10. Система регенерации с электроприводом
  11. Пылесборник (мягкий контейнер)
  12. Ручная регенерация

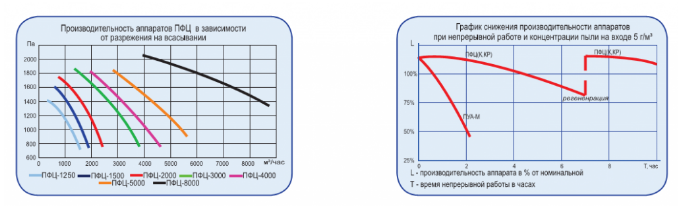

Технические характеристики ПФЦ

Модель ПФЦ-1250 ПФЦ-1500 ПФЦ-2000 ПФЦ-3000 ПФЦ-4000 ПФЦ-5000 ПФЦ-8000
Производительность, м³/ч 1250 1500 2000 3000 4000 5000 8000
Установленная мощность эл.дв., кВт 0,75 1,1 1,5 3 4 5,5 11
Установленная мощность эл.дв. с преобразователем частоты, кВт 1,1 1,5 2,2 4 5 7,5 11,15
Количество отсосов, шт. мax 2 3 4 4 4 4 4
Объем пылесборника, м³ 0,3 0,3 0,3 2х0,3 2х0,3 2х0,3 2х0,9
Мощность электродвигателя системы регенерации, Вт 90 90 90 90х2 90х2 90х2 90х2
Вес ПФЦ, кг 83 86 91 153 163 177 366
Уровень шума, дБА 74 75 78 79 82 84 86
