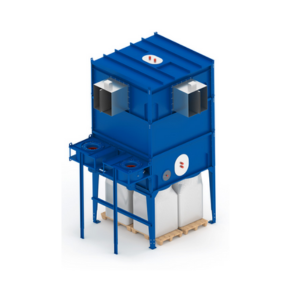

Комплект системы аспирации КСА

Комплект системы аспирации КСА производительностью от 8 000 до 24 000 м³/ч предназначен для очистки воздуха от мелкодисперсной сухой неслипающейся пыли в центральных системах аспирации мебельных и деревообрабатывающих производств.

Система обеспечивает эффективное удаление пыли и поддержание чистоты воздуха в производственных помещениях, создавая безопасные и комфортные условия для труда.

Ключевые преимущества системы

Основными преимуществами системы являются полный комплект необходимых элементов (кроме воздуховодов на всасывающей стороне вентилятора), простота монтажа и обслуживания, а также возможность модернизации путем замены нижней секции фильтра и установки мини-силоса с подключением пневмотранспорта или шнекового транспортера. Это делает КСА гибким и долговечным решением для вашего предприятия.

Состав комплекта системы КСА

1. Рукавный фильтр с вибровстряхиванием ФРН-Н

Фильтр ФРН-Н — сердце системы аспирации. Он поставляется в двух вариантах комплектации, что позволяет выбрать оптимальный способ сбора пыли для конкретных задач производства.

• 1-я комплектация – сбор пыли осуществляется в пылесборные мешки или мягкие контейнеры (биг-беги). Мешки имеют быстросъемную систему крепления. В зависимости от производительности фильтр комплектуется четырьмя биг-бегами объемом 1,3 м³ каждый или четырьмя пылесборными мешками объемом 0,3 м³ каждый.
• 2-я комплектация – сбор пыли осуществляется в мини-силос, на который устанавливается фильтр. Мини-силос оснащается ворошителем и шлюзовым перегрузчиком. К перегрузчику можно подключить пневмотранспорт или шнековый транспортер для периодической выгрузки накопленной пыли. Стандартный объем мини-силоса – от 1,1 до 10 м³.

Фильтр ФРН-Н имеет сборную конструкцию, рассчитан на избыточное давление до 2 000 Па. Температурный диапазон очищаемого воздуха – от –40 °С до +40 °С. Фильтрующий материал – полиэстер с антистатическими свойствами, что обеспечивает надежность и долговечность работы.

2. Пылевые вентиляторы

Один или два пылевых вентилятора серии ВДП-RU (GR) в исполнении 1, с рабочими колесами на валу электродвигателя, обеспечивают стабильную и мощную подачу воздуха через всю систему аспирации.

3. Шкаф управления

Шкаф управления оснащается частотным преобразователем (отдельно на каждый вентилятор) для точной регулировки производительности системы, позволяя оптимизировать энергопотребление под текущие нужды производства.

4. Огнезадерживающие клапана

В комплект входят два огнезадерживающих клапана, один из которых с приводом BELIMO для сброса очищенного воздуха в атмосферу в летнее время, что повышает пожарную безопасность и обеспечивает климатический комфорт в цеху.

5. Воздуховод с люком

Воздуховод с люком на защелках устанавливается непосредственно на всасывании вентилятора, что обеспечивает легкий и удобный доступ для регулярного обслуживания оборудования.

6. Комплект соединительных воздуховодов

Комплект включает в себя все необходимые воздуховоды с креплениями от вентилятора до фильтра и от фильтра до перфорированных воздуховодов, обеспечивая целостность и герметичность системы.

7. Перфорированные воздуховоды

Перфорированные воздуховоды предназначены для равномерной раздачи подогретого очищенного воздуха обратно в производственное помещение в отопительный период, способствуя энергосбережению и поддержанию оптимальной температуры.

Габаритные и присоединительные размеры

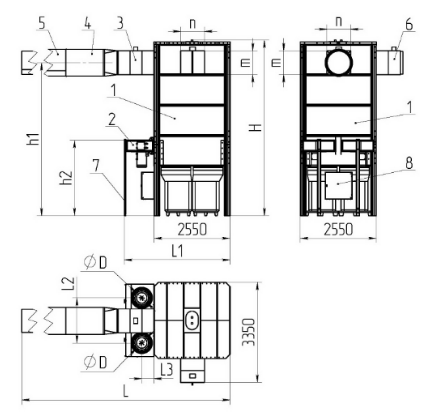

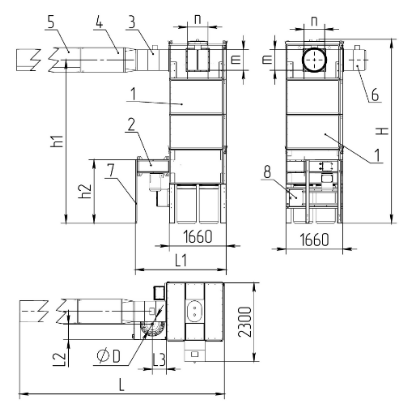

КСА-8, КСА-10, КСА-12,5

Условные обозначения:

1. Фильтр ФРН-Н с мягким контейнером
2. Вентиляторы серии RU (GR)
3. Клапан огнепреградительный
4. Воздуховоды из оцинкованной стали
5. Перфорированные воздуховоды
6. Клапан огнепреградительный с приводом "Belimo"
7. Опора вентилятора
8. Шкаф управления

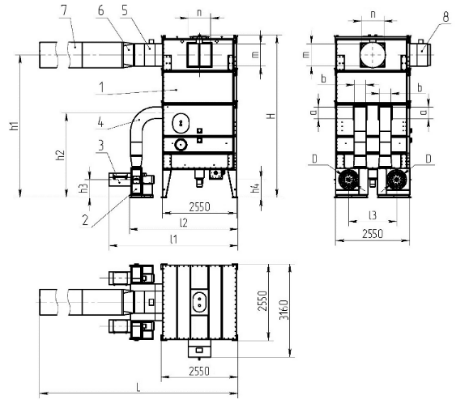

КСА-16, КСА-20, КСА-24

Условные обозначения:

1. Фильтр ФРН-Н с мягким контейнером
2. Вентиляторы серии RU (GR)
3. Клапан огнепреградительный
4. Воздуховоды из оцинкованной стали
5. Перфорированные воздуховоды
6. Клапан огнепреградительный с приводом "Belimo"
7. Опора вентилятора
8. Шкаф управления

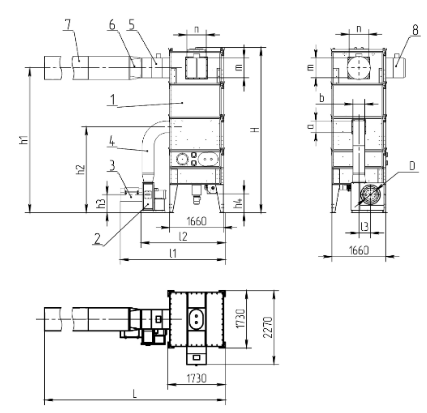

КСА-8, КСА-10, КСА-12,5 с мини-силосом

Условные обозначения:

1. Фильтр ФРН-Н с мини-силосом
2. Вентиляторы серии RU (GR)
3. Воздуховоды с люком
4. Воздуховоды сварные
5. Клапан огнепреградительный
6. Воздуховоды из оцинкованной стали
7. Перфорированные воздуховоды
8. Клапан огнепреградительный с приводом "Belimo"

КСА-16, КСА-20, КСА-24 с мини-силосом

Условные обозначения:

1. Фильтр ФРН-Н с мини-силосом
2. Вентиляторы серии RU (GR)
3. Воздуховоды с люком
4. Воздуховоды сварные
5. Клапан огнепреградительный
6. Воздуховоды из оцинкованной стали
7. Перфорированные воздуховоды
8. Клапан огнепреградительный с приводом "Belimo"

Технические характеристики

в комплектации с мягким контейнером

с мини-силосом
