Бункер для сбора пыли БУРПЫЛЬ
Бункер БУРПЫЛЬ представляет собой металлическую емкость, специально разработанную для накопления пыли и других сыпучих фракций. Устанавливается под циклоном и выполняет ключевую функцию в системе воздушной фильтрации.
Где используется БУРПЫЛЬ
Бункеры данного типа применяются в составе различных циклонов, где они аккумулируют пыль, отделенную от воздушно-газовой смеси в процессе очистки.Собранные загрязнения — пыль, шлам и другие остатки — скапливаются в нижней части циклона и направляются в бункер для последующего удаления.
Выгрузка может выполняться вручную или автоматически, с использованием специальных разгрузочных механизмов.
Также бункеры БУРПЫЛЬ востребованы на производственных предприятиях в качестве накопительных резервуаров для сыпучих материалов различного назначения.
Конструкция и разновидности
Бункеры изготавливаются в различных формах и объемах — в зависимости от технического задания и требований заказчика. Наиболее распространенные типы:
- Пирамидальная форма — оптимальна для установки в линию и экономии пространства;
- Цилиндрическая форма — обеспечивает легкую выгрузку за счёт гладких внутренних поверхностей;
- Коническая форма — сочетает компактность и функциональность.
Материалы и исполнение
Для изготовления бункеров БУРПЫЛЬ используются проверенные марки стали:
- Базовые варианты: сталь 3, сталь 20
- По индивидуальному запросу: 09Г2С, 12Х18Н10Т (нержавеющая сталь)
Габаритные размеры БУРПЫЛЬ
Цилиндрический бункер
Данный тип часто обозначается — бункер Ц. Типовой ряд стандартных моделей представлен изделиями с объемом от 0,1 до 22,9 м3.
| Объем бункера, м3 | Dвн, мм | Н, мм | Н1, мм | dвн, мм | Масса, кг |
| БУРПЫЛЬ V=0,1 | 450 | 945 | 495 | 200 | 31 |
| БУРПЫЛЬ V=0,3 | 600 | 1260 | 660 | 200 | 56 |
| БУРПЫЛЬ V=0,5 | 750 | 1575 | 825 | 200 | 87 |
| БУРПЫЛЬ V=0,9 | 900 | 1890 | 990 | 200 | 168 |
| БУРПЫЛЬ V=1,4 | 1050 | 2205 | 1155 | 200 | 228 |
| БУРПЫЛЬ V=2,0 | 1200 | 2520 | 1320 | 200 | 298 |
| БУРПЫЛЬ V=2,9 | 1350 | 2835 | 1485 | 300 | 377 |
| БУРПЫЛЬ V=4,0 | 1500 | 3150 | 1650 | 300 | 466 |
| БУРПЫЛЬ V=5,3 | 1650 | 3465 | 1815 | 300 | 564 |
| БУРПЫЛЬ V=6,9 | 1800 | 3780 | 1980 | 300 | 671 |
| БУРПЫЛЬ V=8,7 | 1950 | 4095 | 2145 | 300 | 787 |
| БУРПЫЛЬ V=10,8 | 2100 | 4410 | 2310 | 300 | 913 |
| БУРПЫЛЬ V=13,3 | 2250 | 4725 | 2475 | 300 | 1048 |
| БУРПЫЛЬ V=16,1 | 2400 | 5040 | 2640 | 300 | 1193 |
| БУРПЫЛЬ V=19,2 | 2550 | 5355 | 2805 | 300 | 1346 |
| БУРПЫЛЬ V=22,8 | 2700 | 5670 | 2970 | 300 | 1509 |

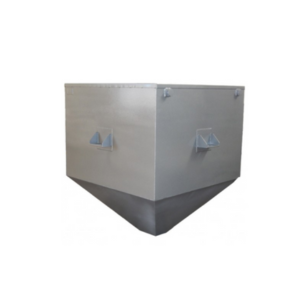

Пирамидальный бункер
Такие модели обозначаются — бункер П. Объем пирамидальных бункеров в стандартном исполнении варьируется от 0,2 до 29,0 м3.
| Объем бункера, м3 | Авн, мм | Н, мм | Н1, мм | авн, мм | Масса, кг |
| БУРПЫЛЬ V=0,2 | 450 | 945 | 495 | 200 | 40 |
| БУРПЫЛЬ V=0,3 | 600 | 1260 | 660 | 200 | 71 |
| БУРПЫЛЬ V=0,7 | 750 | 1575 | 825 | 200 | 111 |
| БУРПЫЛЬ V=1,1 | 900 | 1890 | 990 | 200 | 214 |
| БУРПЫЛЬ V=1,7 | 1050 | 2205 | 1155 | 200 | 291 |
| БУРПЫЛЬ V=2,6 | 1200 | 2520 | 1320 | 200 | 380 |
| БУРПЫЛЬ V=3,7 | 1350 | 2835 | 1485 | 300 | 481 |
| БУРПЫЛЬ V=5,1 | 1500 | 3150 | 1650 | 300 | 594 |
| БУРПЫЛЬ V=6,8 | 1650 | 3465 | 1815 | 300 | 719 |
| БУРПЫЛЬ V=8,7 | 1800 | 3780 | 1980 | 300 | 856 |
| БУРПЫЛЬ V=11,1 | 1950 | 4095 | 2145 | 300 | 1004 |
| БУРПЫЛЬ V=13,8 | 2100 | 4410 | 2310 | 300 | 1165 |
| БУРПЫЛЬ V=16,9 | 2250 | 4725 | 2475 | 300 | 1337 |
| БУРПЫЛЬ V=20,5 | 2400 | 5040 | 2640 | 300 | 1521 |
| БУРПЫЛЬ V=24,5 | 2550 | 5355 | 2805 | 300 | 1717 |
| БУРПЫЛЬ V=29,0 | 2700 | 5670 | 2970 | 300 | 1925 |
