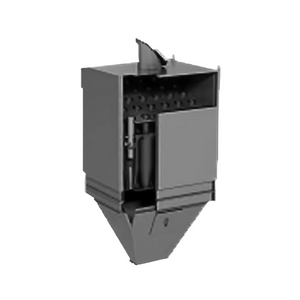

Батарейные циклоны ЦБ-254Р
Батарейные циклоны ЦБ-254Р предназначены для сухой очистки от пыли дымовых газов котельных и других технологических газов, а также аспирационного воздуха.
Очищаемый газ не должен быть взрывоопасным, а улавливаемая пыль – взрывоопасной и сильнослипающейся.
Особенности ЦБ-254Р
- Внутренний диаметр цилиндрической части циклонного элемента 254 мм;
- Количество циклонных элементов в секции – 25,30,40,50,60,80;
- Количество секций – 1 (при необходимости очистки большого объема газов в составе установки могут быть использованы несколько секций);
- Корпуса циклонных элементов изготавливаются из серого чугуна;
- Выхлопные трубы элементов и корпус аппарата – из углеродистой стали;
- Форма выходной камеры – ступенчатая;
- Форма бункера – пирамидальная;
- Температура очищаемого газа – не более 400 ºС;
- Эффективность пылеулавливания;
- ффективность очистки от пыли (δ50 = 20 мкм, σ = 3 -3,5, ρ = 2700 кг/м3) составляет 85%, при среднерасходной скорости 4,5 м/с.

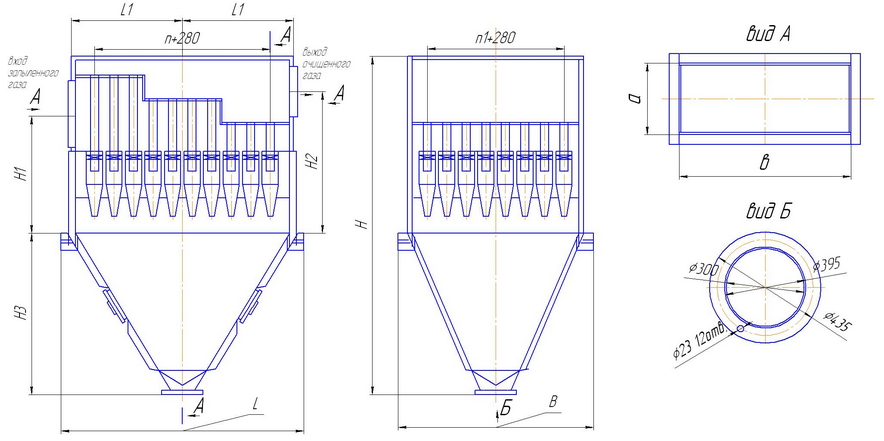

Габаритные размеры ЦБ-254Р
| Типоразмер | а х в | n | n1 | L | L1 | B | H | H1 | H2 | H3 |
| ЦБ-254Р-25 | 380×1130 | 4 | 4 | 1816 | 830 | 1600 | 4542 | 1750 | 2300 | 1700 |
| ЦБ-254Р-30 | 380×1380 | 4 | 5 | 1816 | 830 | 1880 | 4542 | 1750 | 2300 | 1700 |
| ЦБ-254Р-40 | 380×1980 | 4 | 7 | 1816 | 830 | 2440 | 4542 | 1750 | 2300 | 1700 |
| ЦБ-254Р-50 | 780×1130 | 9 | 4 | 3220 | 1580 | 1600 | 5342 | 1900 | 2350 | 2250 |
| ЦБ-254Р-60 | 780×1380 | 9 | 5 | 3220 | 1580 | 1880 | 5342 | 1900 | 2350 | 2250 |
| ЦБ-254Р-80 | 780×1980 | 9 | 7 | 3220 | 1580 | 2440 | 5342 | 1900 | 2350 | 2250 |
Технические характеристики ЦБ-254Р
| Типоразмер циклона | Количество элементов | Производительность по газу, м3/ч, при Vц = 4,5 м/с | Масса, кг |
| ЦБ-254Р-25 | 25 | 20580 | 3630 |
| ЦБ-254Р-30 | 30 | 24630 | 4170 |
| ЦБ-254Р-40 | 40 | 32900 | 5210 |
| ЦБ-254Р-50 | 50 | 41100 | 6580 |
| ЦБ-254Р-60 | 60 | 49350 | 7700 |
| ЦБ-254Р-80 | 80 | 65750 | 10000 |
