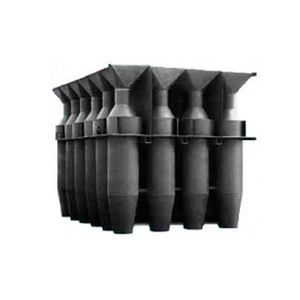

Батарейные циклоны ЦБР-150У

Батарейные циклоны ЦБР-150У предназначены в основном для улавливания частиц золы из дымовых газов, выделяющихся при сжигании угля или торфа в твердотопливных котлах.

Также батарейные циклоны успешно применяются в процессах производства химической, металлургической и энергетической промышленности.

Конструкция рассчитана на поглощение слабо и средне слипающихся частиц размером более 10 мкм шлаков, золы, кварца, глины, сланца.

Не предназначен для мелких сильно слипающихся пылей на основе цемента, гипса, двойного суперфосфата, асбеста, хлопка.

Особенности ЦБР-150У

• Исполнение секционное, с рециркуляцией части запыленного газа через одиночный циклон ЦН-15;
• Циклонные элементы имеют внутренний диаметр цилиндрической части 150 мм;
• Циклонные элементы размещены вертикальными рядами с наклоном 450 к горизонтали;
• Форма выходной камеры – прямоугольная;
• Форма бункера – пирамидальная, секционная;
• Материал циклонных элементов –серый чугун, корпуса – углеродистая сталь;
• Температура очищаемого газа – не более 400 ºС;
• Оптимальная скорость Vц = 4,7 м/с;
• Доля рециркулируемого потока запыленного газа – 8%;
• Коэффициент гидравлического сопротивления ζц = 160;
• Эффективность улавливания золы в зависимости от состава составляет 90-96%.

Принцип работы ЦБР-150У

Принцип работы аппарата основан на вращении дымовых газов с повышенной скоростью. При этом частицы золы оседают на стенке корпуса и в результате замедления их скорости ссыпаются в бункер. Очищенные потоки газов устремляются на выход через внутреннюю трубу.

При компоновке ЦБР-150У предварительно производится расчет батарейного циклона, состоящий из определения оптимальных расходов газов при работе котельного оборудования и количества циклонных элементов по специальным формулам.
