Батарейные циклоны ПКН, ПКВ

Батарейные циклоны ПКН, ПКВ предназначены:

• для улавливания пыли в системах пылеприготовления с мелющими вентиляторами;
• для сжигания влажных бурых углей и лингитов.

Варианты исполнения:

• с нижним подводом газа (ПКН);
• с верхним подводом газа (ПКВ).

Исполнение секционное, с рециркуляцией части запыленного газа через одиночный циклон ЦН-15.

Циклонные элементы имеют внутренний диаметр цилиндрической части 490 мм.

Доля рециркулируемого потока запыленного газа – 10-15%.

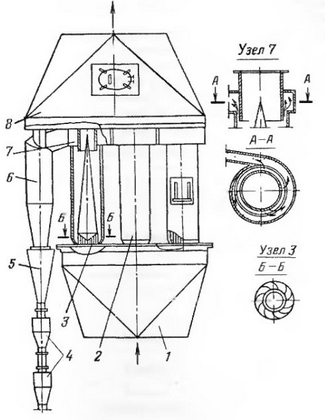

Конструкция циклонов ПКН, ПКВ

1. входной коллектор;
2. пылеконцентраторы (12 шт, диаметр 490 мм);
3. многолопаточная решетка;
4. мигалка;
5. бункер;
6. циклоны ЦН-15;
7. отсосное кольцо;
8. выходной коллектор.
