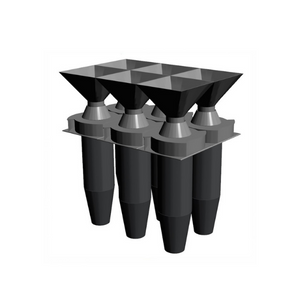

Батарейный циклон БЦ

Батарейные циклоны БЦ предназначены для сухой фильтрации отходящих газов от топок промышленных водогрейных и паровых котлов, в которых для получения тепла используется твердое золосодержащее топливо.

Во время сжигания угля или торфа в тепловых котлах образуется большое количество мелкодисперсного шлака и золы, которое оседает в газоходах, колосниках и на внутренней поверхности топки, а также уносится с горячим газом в атмосферу.

Технология работы аспирационной системы предполагает высокую производительность дымососа, поэтому через фильтрующее устройство проходит большой объем отходящих газов за единицу времени.

Для эффективного улавливания выбрасываемых в атмосферу твердых частиц при большом объеме горячих газов применяют большое количество циклонов небольшого диаметра, объединенных в один комплекс (батарею).

Батарейные циклоны отличаются простотой конструкции и эксплуатации, и могут использоваться для очистки химически активных отходящих газов с температурой до 400℃.

Особенности конструкции

Конструкция батарейных циклонов состоит из единого корпуса, который разделен на секции с определенным количеством циклонов.

В верхней части корпуса находится приемная камера с входным и выходным патрубками, разделенными между собой и предохранительным клапаном. В нижнем секторе циклонов располагается приемный бункер для сбора пыли. Вся конструкция монтируется на стальной раме, которая крепится к четырем колоннам.

В зависимости от размера частиц степень очистки в батарейных циклонах может варьироваться:

• от 65 до 85% для частиц диаметром 5 мкм;
• от 85 до 90% для частиц диаметром 10 мкм;
• от 90 до 95% для частиц диаметром 20 мкм.

Технические характеристики батарейного циклона БЦ
