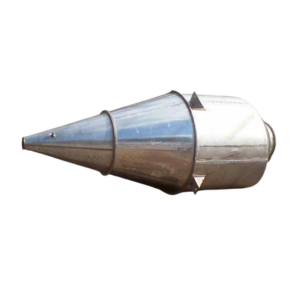

Бункера к циклонам (цилиндрические) являются одним из значимых элементов для любого устройства, которое предназначено для очищения воздуха на предприятиях легкой промышленности.
Главное назначение бункера состоит во временном хранении сыпучих материалов и пыли.
Проектирование бункеров для сыпучих материалов для одиночных циклонов осуществляется чаще всего цилиндрической формы.
Днище агрегата делается под углом наклона стен – 60°. В некоторых случаях, когда отсутствует нужная площадь для места, где будет размещен цилиндрический бункер, можно минимизировать диаметр бункера до 0,8D, но расчетный объем должен обязательно сохраниться.
Проектирование бункерных загрузочных устройств для сыпучих материалов подразумевает оснащение лапками. Вид опорных лапок определяется на основании веса аппарата и условий его установки.
С целью очистки и осмотра цилиндрического бункера, в нем предусмотрены люки Ø500 и Ø250 миллиметров.

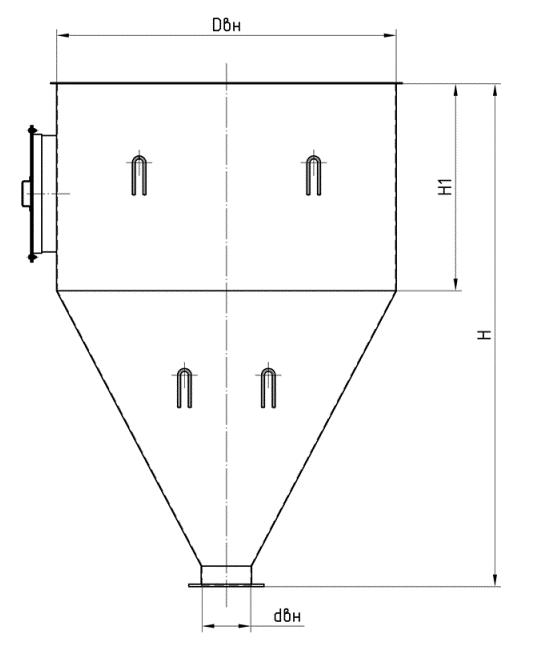

Габаритные размеры бункеров
| Наименование | Dвн, мм | Н, мм | Н1, мм | dвн, мм | Масса, кг |
| Бункер Ц V=0,1 м3 | 450 | 945 | 495 | 200 | 31 |
| Бункер Ц V=0,3 м3 | 600 | 1260 | 660 | 200 | 56 |
| Бункер Ц V=0,5 м3 | 750 | 1575 | 825 | 200 | 87 |
| Бункер Ц V=0,9 м3 | 900 | 1890 | 990 | 200 | 168 |
| Бункер Ц V=1,4 м3 | 1050 | 2205 | 1155 | 200 | 228 |
| Бункер Ц V=2,0 м3 | 1200 | 2520 | 1320 | 200 | 298 |
| Бункер Ц V=2,9 м3 | 1350 | 2835 | 1485 | 300 | 377 |
| Бункер Ц V=4,0 м3 | 1500 | 3150 | 1650 | 300 | 466 |
| Бункер Ц V=5,3 м3 | 1650 | 3465 | 1815 | 300 | 564 |
| Бункер Ц V=6,9 м3 | 1800 | 3780 | 1980 | 300 | 671 |
| Бункер Ц V=8,7 м3 | 1950 | 4095 | 2145 | 300 | 787 |
| Бункер Ц V=10,8 м3 | 2100 | 4410 | 2310 | 300 | 913 |
| Бункер Ц V=13,3 м3 | 2250 | 4725 | 2475 | 300 | 1048 |
| Бункер Ц V=16,1 м3 | 2400 | 5040 | 2640 | 300 | 1193 |
| Бункер Ц V=19,2 м3 | 2550 | 5355 | 2805 | 300 | 1346 |
| Бункер Ц V=22,8 м3 | 2700 | 5670 | 2970 | 300 | 1509 |
