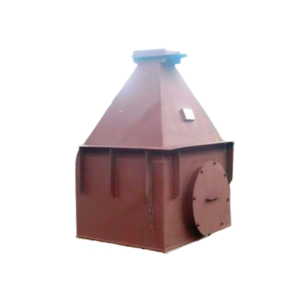

Бункера к циклонам (пирамидальные)
Пирамидальный бункер является одним из значимых элементов для любого устройства, которое предназначено для очищения воздуха на предприятиях легкой промышленности.
Главное назначение бункера состоит во временном хранении сыпучих материалов и пыли.
При использовании бункера для сыпучих материалов и пыли необходимо всегда следить за накоплением материалов, не допуская превышения допускаемой нормы.
Пирамидальный бункер применяется для батарейных (групповых) циклонов.
Бункерный накопитель соединяется напрямую или же через ряд патрубков-переходов. Верхняя часть бункера может иметь либо несколько отдельных отверстий для каждого элемента батареи, либо одно общее.
Назначение пирамидального бункера, как и принцип работы, схож с цилиндрическим устройством.

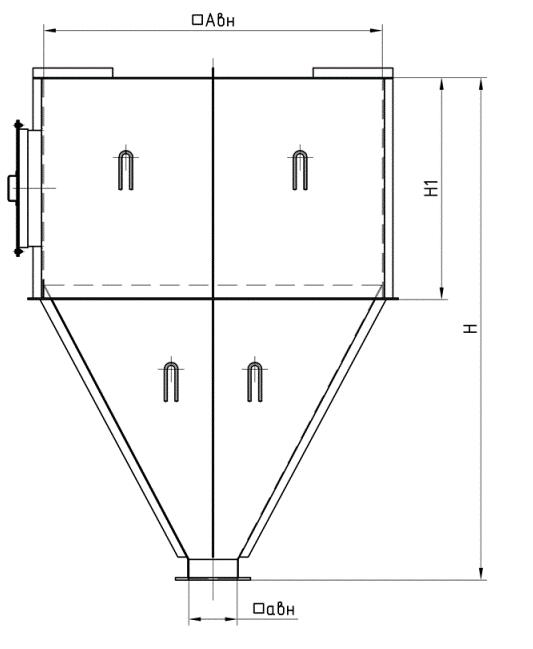

Габаритные размеры бенкера
| Наименование | Авн, мм | Н, мм | Н1, мм | авн, мм | Масса, мм |
| Бункер П V=0,2 м3 | 450 | 945 | 495 | 200 | 40 |
| Бункер П V=0,3 м3 | 600 | 1260 | 660 | 200 | 71 |
| Бункер П V=0,7 м3 | 750 | 1575 | 825 | 200 | 111 |
| Бункер П V=1,1 м3 | 900 | 1890 | 990 | 200 | 214 |
| Бункер П V=1,7 м3 | 1050 | 2205 | 1155 | 200 | 291 |
| Бункер П V=2,6 м3 | 1200 | 2520 | 1320 | 200 | 380 |
| Бункер П V=3,7 м3 | 1350 | 2835 | 1485 | 300 | 481 |
| Бункер П V=5,1 м3 | 1500 | 3150 | 1650 | 300 | 594 |
| Бункер П V=6,8 м3 | 1650 | 3465 | 1815 | 300 | 719 |
| Бункер П V=8,7 м3 | 1800 | 3780 | 1980 | 300 | 856 |
| Бункер П V=11,1 м3 | 1950 | 4095 | 2145 | 300 | 1004 |
| Бункер П V=13,8 м3 | 2100 | 4410 | 2310 | 300 | 1165 |
| Бункер П V=16,9 м3 | 2250 | 4725 | 2475 | 300 | 1337 |
| Бункер П V=20,5 м3 | 2400 | 5040 | 2640 | 300 | 1521 |
| Бункер П V=24,5 м3 | 2550 | 5355 | 2805 | 300 | 1717 |
| Бункер П V=29,0 м3 | 2700 | 5670 | 2970 | 300 | 1925 |
