Циклоны ЦДО, ЦДО-В, ЦДО-М
Циклоны ЦДО, ЦДО-В, ЦДО-М обладают высокой эффективностью очистки и применяются для улавливания древесных отходов в системах аспирации и пневматического транспорта на деревообрабатывающих предприятиях, в сфере производства мебели, материалов, деталей интерьера, конструктивных элементов из древесины.
Устройства отличаются высокой производительностью, низким сопротивлением и небольшими размерами, по сравнению с распространенными аналогами.
Сферой применения циклонов ЦДО, ЦДО-В, ЦДО-М являются аспирационные системы с установкой после пылевого вентилятора, системы пневмотранспорта для перемещения измельченных отходов древесины, системы технологического пневматического транспорта для отделения сыпучих материалов и крупных древесных отходов, в качестве циклона-разгрузителя.
Для циклонов ЦДО, ЦДО-В, ЦДО-М не устанавливаются строгие требования по ограничению размеров частиц в перемещаемом потоке. Устройство эффективно очищает воздух от крупно- и мелкодисперсной пыли, возникающей при различных видах механической обработки древесины и ее производных.
Конструкция

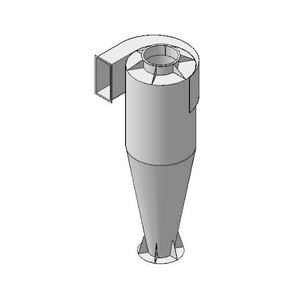

Конструкция циклонов ЦДО, ЦДО-В, ЦДО-М состоит из стального корпуса с цилиндрической средней частью и конусной нижней, спирального входного патрубка и выхлопной трубы.
При установке устройства после вентилятора или на открытом воздухе выхлопная труба снабжается защитным зонтом.
Если циклон монтируется до вентилятора (разряжение), то на выходе из корпуса выхлоп снабжается спиральной приемной камерой, которая снижает гидравлическое сопротивление и уменьшает нагрузку на вентилятор.
Технические характеристики

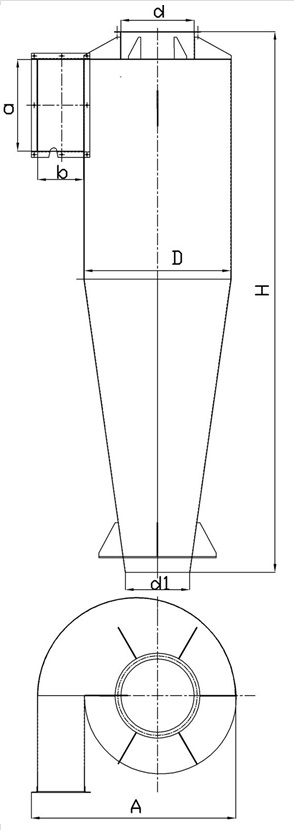

Циклон ЦДО
| Наименование | Производительность, м3/ч | D | H | a | b | d | d1 | масса, кг |
| ЦИКЛОН ЦДО-400 | 1500 | 400 | 1480 | 250 | 125 | 200 | 160 | 38 |
| ЦИКЛОН ЦДО-500 | 2200 | 500 | 1850 | 300 | 160 | 250 | 200 | 59 |
| ЦИКЛОН ЦДО-550 | 2620 | 550 | 2050 | 340 | 170 | 275 | 220 | 72 |
| ЦИКЛОН ЦДО-600 | 3300 | 600 | 2210 | 380 | 190 | 300 | 250 | 85 |
| ЦИКЛОН ЦДО-750 | 4850 | 750 | 2725 | 460 | 230 | 375 | 325 | 130 |
| ЦИКЛОН ЦДО-800 | 5500 | 800 | 2950 | 500 | 250 | 400 | 350 | 150 |
| ЦИКЛОН ЦДО-900 | 6900 | 900 | 3300 | 550 | 275 | 450 | 375 | 190 |
| ЦИКЛОН ЦДО-1000 | 8000 | 1000 | 3725 | 600 | 300 | 550 | 400 | 239 |
| ЦИКЛОН ЦДО-1100 | 10000 | 1100 | 4030 | 650 | 350 | 600 | 420 | 284 |
| ЦИКЛОН ЦДО-1200 | 12000 | 1200 | 4400 | 700 | 375 | 650 | 440 | 339 |
| ЦИКЛОН ЦДО-1300 | 15000 | 1300 | 5000 | 800 | 400 | 700 | 450 | 425 |
| ЦИКЛОН ЦДО-1500 | 19000 | 1500 | 5350 | 1000 | 420 | 750 | 500 | 772 |
| ЦИКЛОН ЦДО-1600 | 22000 | 1600 | 5720 | 1200 | 450 | 850 | 550 | 880 |
| ЦИКЛОН ЦДО-1800 | 34000 | 1800 | 6250 | 1500 | 500 | 1000 | 600 | 1083 |
| ЦИКЛОН ЦДО-2000 | 41000 | 2000 | 6950 | 1650 | 550 | 1100 | 650 | 1338 |
| ЦИКЛОН ЦДО-2200 | 49000 | 2200 | 7600 | 1800 | 600 | 1200 | 700 | 1609 |
| ЦИКЛОН ЦДО-2400 | 59000 | 2400 | 8350 | 2000 | 650 | 1300 | 750 | 1929 |

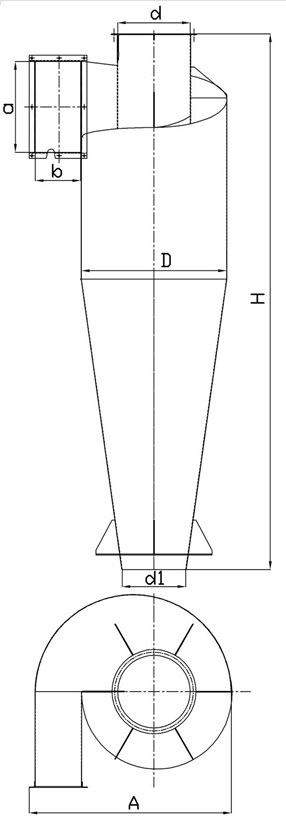

Циклон ЦДО-В
| Наименование | Производительность, м3/ч | D | H | a | b | d | d1 | масса, кг |
| ЦИКЛОН ЦДО-В-400 | 2300 | 400 | 1480 | 260 | 130 | 200 | 160 | 38 |
| ЦИКЛОН ЦДО-В-500 | 3500 | 500 | 1850 | 320 | 160 | 250 | 200 | 59 |
| ЦИКЛОН ЦДО-В-600 | 5000 | 600 | 2210 | 380 | 190 | 300 | 250 | 85 |
| ЦИКЛОН ЦДО-В-700 | 7000 | 700 | 2575 | 450 | 225 | 350 | 300 | 116 |
| ЦИКЛОН ЦДО-В-800 | 8500 | 800 | 2950 | 500 | 250 | 400 | 350 | 150 |
| ЦИКЛОН ЦДО-В-1000 | 12000 | 1000 | 3725 | 600 | 300 | 550 | 400 | 239 |
| ЦИКЛОН ЦДО-В-1100 | 16500 | 1100 | 4030 | 700 | 350 | 600 | 420 | 284 |
| ЦИКЛОН ЦДО-В-1200 | 19000 | 1200 | 4400 | 750 | 375 | 650 | 440 | 339 |
| ЦИКЛОН ЦДО-В-1300 | 21500 | 1300 | 5000 | 800 | 400 | 700 | 450 | 417 |
| ЦИКЛОН ЦДО-В-1500 | 27000 | 1500 | 5350 | 950 | 420 | 750 | 500 | 772 |
| ЦИКЛОН ЦДО-В-1600 | 30500 | 1600 | 5720 | 1000 | 450 | 850 | 550 | 886 |
| ЦИКЛОН ЦДО-В-1800 | 37500 | 1800 | 6250 | 1100 | 500 | 1000 | 600 | 1083 |
| ЦИКЛОН ЦДО-В-2000 | 46500 | 2000 | 6950 | 1250 | 550 | 1100 | 650 | 1338 |
| ЦИКЛОН ЦДО-В-2200 | 57000 | 2200 | 7600 | 1400 | 600 | 1200 | 700 | 1609 |
| ЦИКЛОН ЦДО-В-2400 | 66000 | 2400 | 8350 | 1500 | 650 | 1300 | 750 | 1929 |

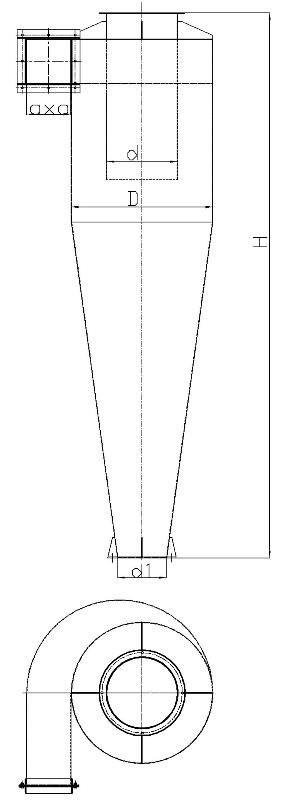

Циклон ЦДО-М
| Наименование | Производительность, м3/ч | D | H | a | b | d | d1 | масса, кг |
| ЦИКЛОН ЦДО-М-400 | 700 - 850 | 400 | 1530 | 125 | 125 | 200 | 120 | 39 |
| ЦИКЛОН ЦДО-М-450 | 890 - 1060 | 450 | 1715 | 140 | 140 | 225 | 135 | 50 |
| ЦИКЛОН ЦДО-М-500 | 1090 - 1300 | 500 | 1850 | 155 | 155 | 250 | 150 | 59 |
| ЦИКЛОН ЦДО-М-550 | 1310 - 1560 | 550 | 2085 | 170 | 170 | 275 | 165 | 75 |
| ЦИКЛОН ЦДО-М-600 | 1640 - 1950 | 600 | 2270 | 190 | 190 | 300 | 180 | 87 |
| ЦИКЛОН ЦДО-М-650 | 1900 - 2270 | 650 | 2455 | 205 | 205 | 325 | 195 | 102 |
| ЦИКЛОН ЦДО-М-700 | 2100 - 2500 | 700 | 2660 | 215 | 215 | 350 | 210 | 119 |
| ЦИКЛОН ЦДО-М-750 | 2500 - 3000 | 750 | 2845 | 235 | 235 | 375 | 225 | 137 |
| ЦИКЛОН ЦДО-М-800 | 2865 - 3375 | 800 | 3030 | 250 | 250 | 400 | 240 | 156 |
| ЦИКЛОН ЦДО-М-900 | 3555 - 4230 | 900 | 3400 | 280 | 280 | 450 | 270 | 196 |
| ЦИКЛОН ЦДО-М-1000 | 4500 - 5360 | 1000 | 3800 | 315 | 315 | 500 | 300 | 244 |
| ЦИКЛОН ЦДО-М-1100 | 5440 - 6480 | 1100 | 4170 | 400 | 400 | 550 | 330 | 294 |
| ЦИКЛОН ЦДО-М-1200 | 6340 - 7550 | 1200 | 4540 | 430 | 430 | 600 | 360 | 350 |
