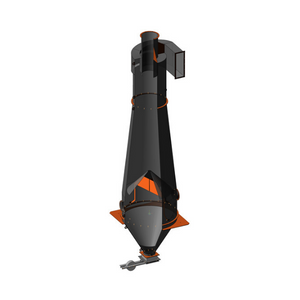

Циклон ЦМ

Циклон ЦМ применяется в системах аспирации для очистки газовоздушных выбросов, загрязненных волокнистыми, зернистыми, тяжелыми абразивными, склонными к слипанию частицами.

Устройство широко используется в пищевой, легкой, химической, полиграфической, литейной и строительной промышленности, на участках обработки пластика, зерноперерабатывающих предприятиях.

Не рекомендуется применять циклоны ЦМ для очистки газовоздушных смесей, содержащих частицы пыли с высокими свойствами адгезии к внутренним поверхностям воздуховодов и деталей конструкции, а также загрязнения, склонные к цементированию.

Пылеочистное оборудование может использоваться в качестве основной или предварительной очистки газовой смеси.

Отличительной особенностью и большим преимуществом является слабая подверженность абразивному износу, даже при наличии в пылевом потоке включений с высокими абразивными свойствами.

Конструкция

Конструкция циклона ЦМ состоит из верхнего входного патрубка спирального типа, формирующего направление движения пылевого потока, корпуса, отбойного конуса, выхлопной трубы и спиральной приемной камеры для очищенного воздуха.

Корпус циклона разделен на несколько сегментов, каждый из которых имеет определенную форму:

• верхняя цилиндрическая часть, в которой воздушный поток движется по спирали;
• средняя часть в виде обратного конуса с расширением к основанию;
• нижняя цилиндрическая часть;
• коническая бункерная часть.

Конструкция циклона ЦМ

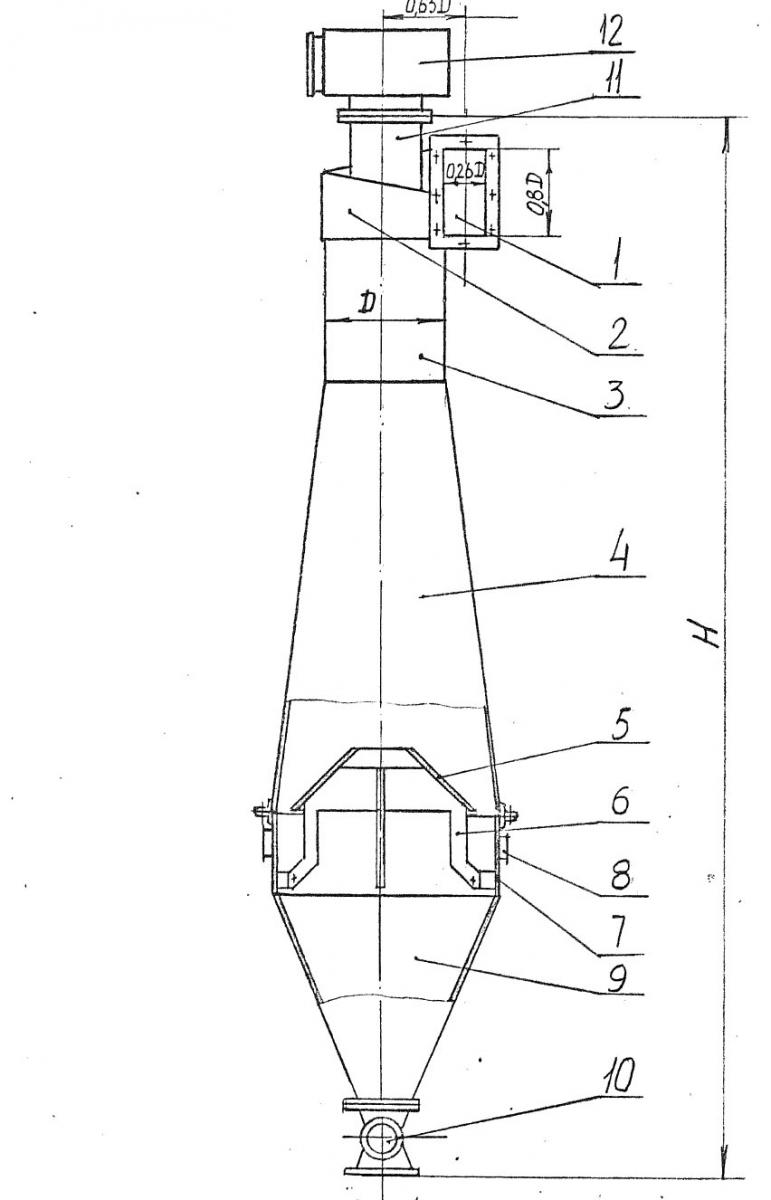

Циклон состоит из входного узла 1, формирующего пылевоздушный поток, с входным патрубком 2 прямоугольного сечения шириной 0,26D и высотой 0,8D (Здесь D — диаметр цилиндрической части корпуса циклона, являющийся базовым размером)

Корпус, состоящий из цилиндрической 3 и расширяющейся к низу конической части 4, отбойного конуса 5, крепящегося посредством лапок 6 к цилиндрической части 7 бункера, в стенке которого предусмотрены люки 8, конической части 9 бункера с разгрузителем 10, выхлопной трубы 11, на внешнем конце которой может крепиться раскручивающая улитка 12.
