Циклон ЦН-15-1200

Циклон ЦН 15-1200 применяется

• для сухой очистки от слабо- и среднеслипающейся пыли (размером более 10 мкм), выделяющихся при таких технологических процессах как сушка, обжиг, агломерация, сжигание топлива;
• очистки аспирационного воздуха в различных отраслях промышленности - черной и цветной металлургии, химической, нефтяной и машиностроительной промышленности, промышленности строительных материалов, энергетике;
• для улавливания пыли, которая выделяется во время размола топлива парогенераторов, сжигающих твердое топливо в пылевидном состоянии; в производствах, где транспортируемый продукт высушенные опилки, высушенная солома, мелкие частицы гранул, пыль.

Габаритные и присоединительные размеры циклона ЦН 15-1200

Циклон ЦН 15-1200 не применяется

• для очистки взрывоопасных и токсичных сред;
• для улавливания волокнистой и сильно слипающейся пыли, особенно при малых диаметрах циклонов;

• для очистки газообразной среды, в которой имеется капельно-жидкая фаза или возможна конденсация паров;

В случае необходимости использования циклонов ЦН 15-1200 для улавливания взрывоопасной и легковозгораемой пыли, циклон ЦН 15-1200 должен быть выполнен по специальным чертежам и не иметь узлов, где могло бы происходить скопление пыли, и должен быть снабжен необходимым количеством взрывных клапанов.

Технические характеристики циклона ЦН 15-1200

• допустимая запыленность газа для слабослипающейся пыли - не более 1000 г/м3;

• допустимая запыленность газа для среднеслипающейся пыли - не более 250 г/м3;
• допустимая запыленность газа для крупноабразивной пыли - концентрацию ее рекомендуется снижать в 2-3 раза от допустимой;

• максимальная температура очищаемого газа - не более 400° С;

• максимальное давление - 500 кгс/м2 (5кПа);
• коэффициент гидравлического сопротивления для
 одиночных циклонов - 147;
• оптимальная скорость в обычных условиях - 3,5-4м/с;
• при работе с абразивной пылью - 2,5 м/с;
• внутренний диаметр циклона ЦН 15-1200 - 1200 мм.

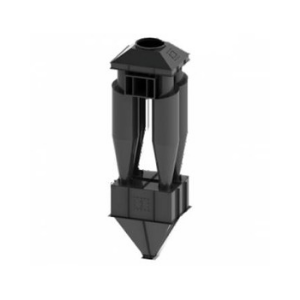

Для повышения пропускной способности по очищаемой среде и условий применения на базе циклона ЦН 15-1200 изготавливаются батарейные циклоны состоящие из большого количества циклонных элементов, расположенных в общем корпусе с единым подводом и отводом воздуха и общим бункером. Корпус батарейных циклонов ЦН 15-1200 разделен на несколько секций, которые могут отключаться при снижении нагрузки на агрегат. Циклоны ЦН 15-1200 выполнены с камерой очищенного воздуха в виде улитки. Бункеры имеют пирамидальные форму. Циклон ЦН 15-1200 одиночного исполнения изготовляют только с "правым" вращением газового потока.

Во время работы циклон ЦН 15-1200 требует постоянной выгрузки уже уловленной пыли. При этом, в бункере уровень пыли не должен превышать плоскости, отстоящей от бункерной крышки на 0,5 всего диаметра циклона.

Циклон ЦН 15-1200 в зависимости от требований предъявляемых к очистке газа, может иметь либо самостоятельное применение, либо использоваться в качестве агрегатов первой или второй ступени очистки в сочетании с другими газоочистными устройствами.

Циклон ЦН 15-1200 устанавливают, как на всасывающей, так и нагнетательной стороне вентилятора, при улавливании абразивной пыли циклон рекомендуется ставить перед вентилятором. Циклон характеризуется умеренным сопротивлением.

Выбор типоразмера для циклона 15, следует производить исхода из производительности вентустановки и допустимой величины потери давления в циклоне, которую рекомендуется применять в пределах 0,7-1,2 кПа. При необходимости повышения эффективности: циклон ЦН 15-1200 имеет верхний предел 1,2 кПа, который можно превысить, сообразуясь с общей величиной давления, которую может обеспечить вентилятор. Принимать потерю давления в циклоне ниже 0,5 кПа не рекомендуется из-за значительного уменьшения эффективности очистки воздуха.

Условное обозначение циклона ЦН 15-1200-1УП

• Н - конструкция НИИОгаза;
• цифра 15 - угол наклона входного патрубка относительно горизонтали (град);
• 1200 - внутренний диаметр цилиндрической части циклона (мм);
• 1 - количество циклонов в группе;
• У - с камерой очищенного газа в виде улитки;
• П - пирамидальная форма бункера.
